WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

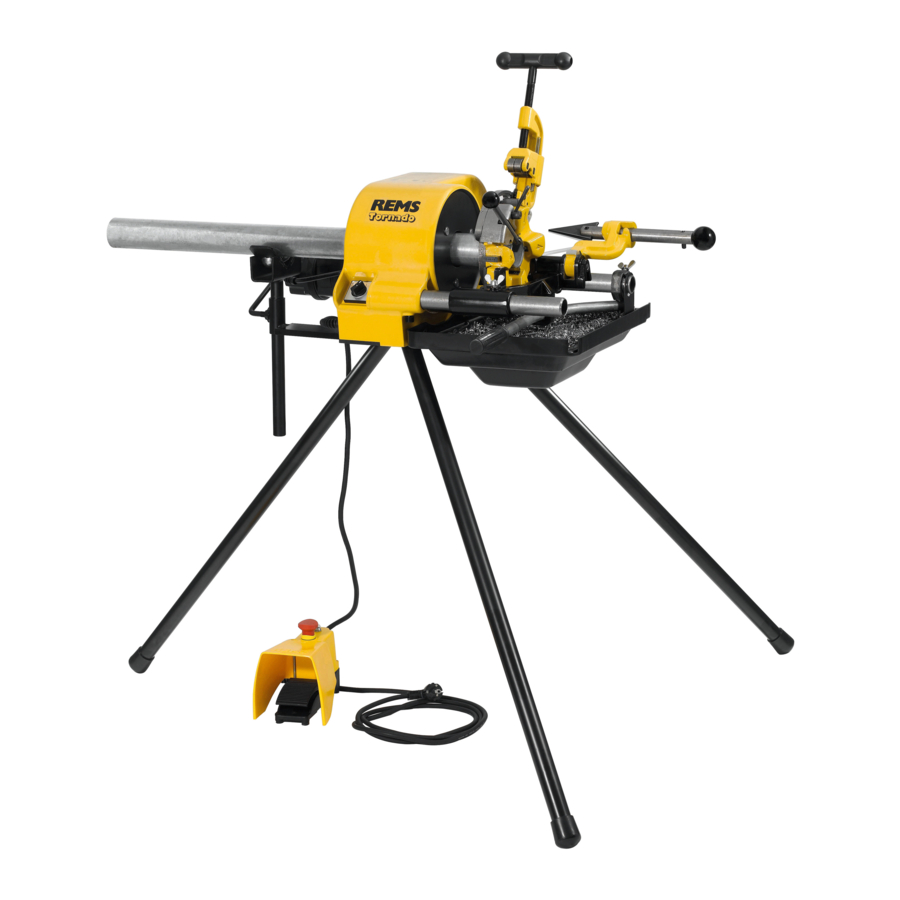

REMS Tornado 2000 / 2010 / 2020
REMS Magnum 2000 / 2010 / 2020
REMS Magnum 3000 / 3010 / 3020
REMS Magnum 4000 / 4010 / 4020
deu
Betriebsanleitung
eng
Instruction Manual
fra
Notice d'utilisation
ita
Istruzioni d'uso
spa
Instrucciones de servicio
nld
Handleiding
swe
Bruksanvisning
nno
Bruksanvisning
dan
Brugsanvisning
fin
Käyttöohje
por
Manual de instruções
Instrukcja obsługi
pol
Návod k použití
ces
slk
Návod na obsluhu
Kezelési utasítás
hun
hrv
Upute za rad
srp
Uputstvo za rad
slv
Navodilo za uporabo
ron
Manual de utilizare
Руководство по эксплуатации
rus
Οδηγίες χρήσης
ell
Kullanım kılavuzu
tur
Ръководство за експлоатация
bul
lit
Naudojimo instrukcija
lav
Lietošanas instrukcija
est
Kasutusjuhend
REMS-WERK
Christian Föll und Söhne GmbH
Maschinen- und Werkzeugfabrik
Stuttgarter Straße 83
D-71332 Waiblingen
Telefon +49 (0) 71 51 17 07-0
Telefax +49 (0) 71 51 17 07-110
info@rems.de
www.rems.de
