3. 連接與設定
3.1. 硬碟安裝
在 DVR 開機之前，請務必先安裝好 SATA 硬碟。以下步驟僅供參考。實際安裝方式可能會因 DVR 機種不同而有所
差異。
步驟1： 取下 DVR 上蓋螺絲以打開 DVR 上蓋。
註： DVR 上蓋是鐵製的，在取下 DVR 上蓋時請小心不要被其邊緣割傷。
步驟2： 取出硬碟支援。
步驟3： 將相容硬碟 PCB 面朝上，連接到電源接頭和資料排線接頭。

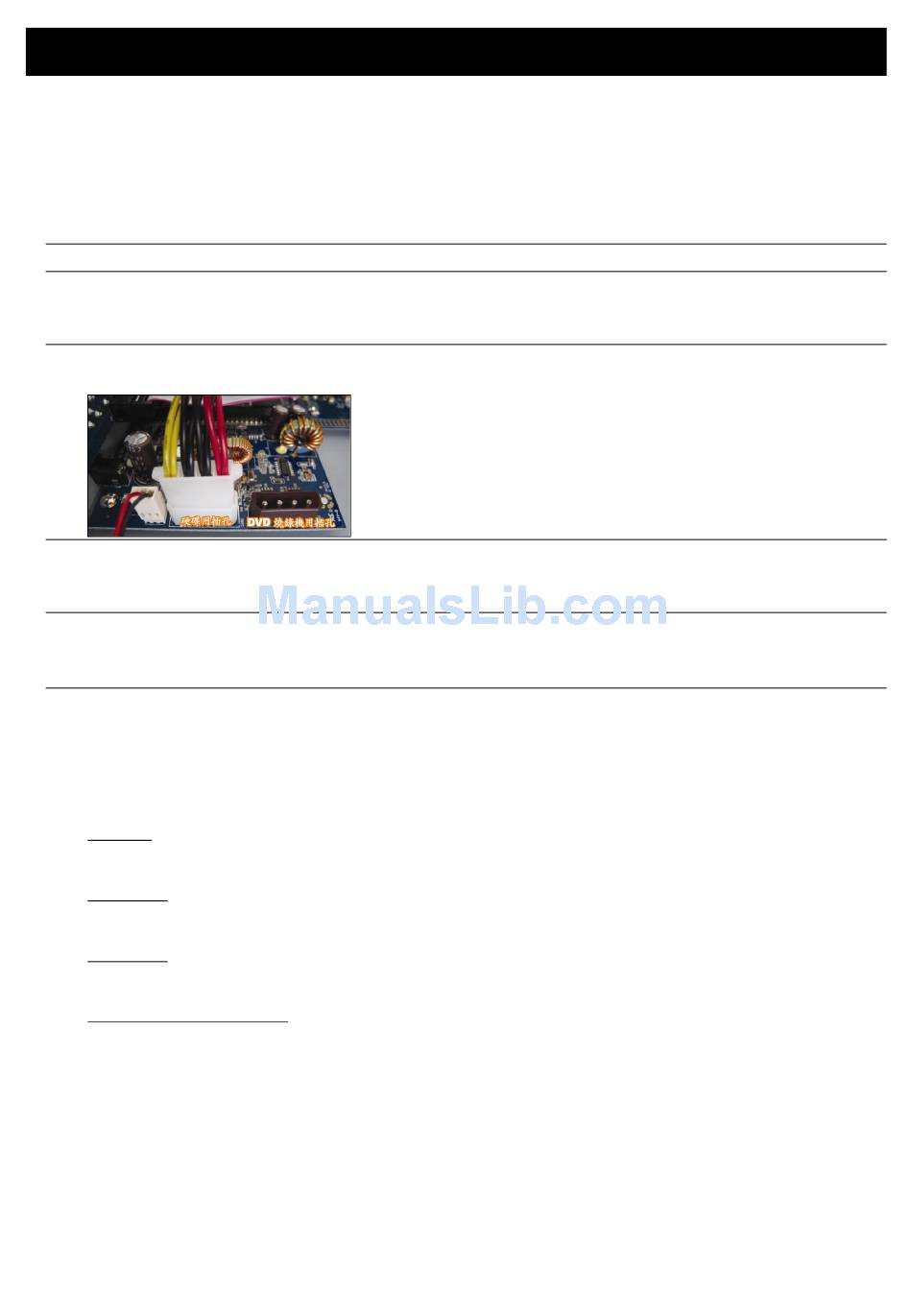

註： 請確認硬碟電源線是連接到 DVR 主板上的白色接頭，如下所示。咖啡色接頭是保留給 DVD 燒錄機用的 (Model 5
& 7 適用)。
步驟4： 將硬碟 PCB 面朝上鎖入硬碟支架，再將硬碟支架鎖回 DVR 內。
步驟5： 裝回 DVR 上蓋，然後鎖回在步驟 1 鬆開的所有螺絲。
註： 初次安裝硬碟並將 DVR 開機時，DVR 會自動偵測硬碟，並視情況格式化硬碟。同時，DVR 也會掃描硬碟確認是
否有壞的磁區，在錄影和儲存資料時會跳過那些磁區。
1TB 硬碟大約需要八分鐘完成整個流程，實際所需時間須視硬碟大小而定。
3.2. 連接攝影機
攝影機必須已經先安裝好並接好電源。之後，再用同軸電纜或接好 BNC 接頭的 RCA 線，連接攝影機和 DVR 的影
像插孔。DVR 將會自動偵探連接攝影機的影像系統 (NTSC / PAL)，並自動切換到正確的系統。
1) 連接電源
使用指定的電源供應器連接攝影機。
2) 連接影像線
用同軸電纜或接好 BNC 接頭的 RCA 線，連接攝影機和 DVR 的影像插孔。
3) 連接音源線
用同軸電纜或接好 BNC 接頭的 RCA 線，連接攝影機和 DVR 的音源插孔。
4) 攝影機設定 (限 PTZ 攝影機)
如需得知如何設定攝影機名稱、ID、通訊協定和鮑率，請參閱第 15 頁的 "5.5. 遠端設備"。
3.3. 連接選購設備 (僅限特定型號)
視各 DVR 型號而定，此系列的 DVR 還支援連接到其他選購設備。相關連接細節請參閱其各自的使用說明書。
3.4. 電源設定
此設備操作必須使用製造者所標示的電源供應器類型。將指定的 AC 電源線接到變壓器，並將電源插頭插入電源插
座。電源 LED 顯示燈會亮。
