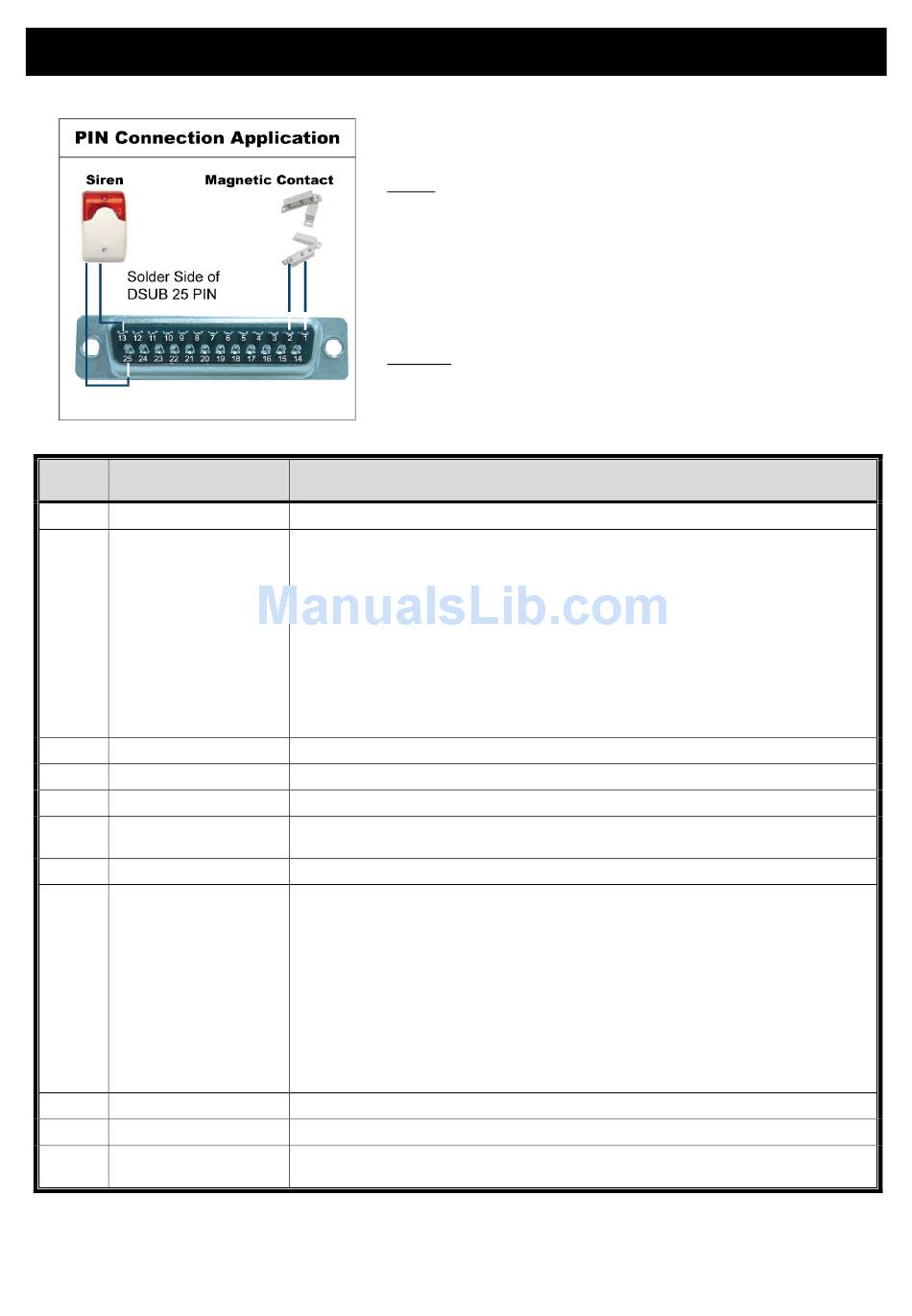

附錄 1 PIN 腳解說
‧ 16 路 DVR
PIN 腳
功能
1 GND
2~9 ALARM INPUT
10 EXTERNAL INPUT 1
11 EXTERNAL OUTPUT 1
12 RS485-A
13 EXTERNAL ALARM NO
14 EXTERNAL INPUT 0
15~22 ALARM INPUT
23 EXTERNAL INPUT 0
24 RS485-B
25 EXTERNAL ALARM COM
蜂鳴器
當 DVR 有警報或位移偵測觸發事件發生，COM 會與 NO 連接，閃燈
蜂鳴器會開始鳴叫且閃爍。
磁簧關關
當磁簧開關被打開時，主機會發出警報且觸發錄影。
接地
使用連接線將 ALARM INPUT (PIN 2 -- 9) 和 GND (PIN 1) 接頭連接在一起。一但觸發警報後，
DVR 便會開始錄影，而且會發出警示音。
PIN 2 是 Alarm 1。一旦觸發了警報，DVR 的 CH1 便會開始進行警報錄影。
PIN 3 是 Alarm 3。一旦觸發了警報，DVR 的 CH3 便會開始進行警報錄影。
PIN 4 是 Alarm 5。一旦觸發了警報，DVR 的 CH5 便會開始進行警報錄影。
PIN 5 是 Alarm 7。一旦觸發了警報，DVR 的 CH7 便會開始進行警報錄影。
PIN 6 是 Alarm 9。一旦觸發了警報，DVR 的 CH9 便會開始進行警報錄影。
PIN 7 是 Alarm 11。一旦觸發了警報，DVR 的 CH11 便會開始進行警報錄影。
PIN 8 是 Alarm 13。一旦觸發了警報，DVR 的 CH13 便會開始進行警報錄影。
PIN 9 是 Alarm 15。一旦觸發了警報，DVR 的 CH15 便會開始進行警報錄影。
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM 與 NO 相連。
注意：電壓上限為 DC24V 1A。
使用連接線將 ALARM INPUT (PIN 15 – 22) 和 GND (PIN 1) 接頭連接在一起。一但觸發警報後，
DVR 便會開始錄影，而且會發出警示音。
PIN 15 是 Alarm 2。一旦觸發了警報，DVR 的 CH2 便會開始進行警報錄影。
PIN 16 是 Alarm 4。一旦觸發了警報，DVR 的 CH4 便會開始進行警報錄影。
PIN 17 是 Alarm 6。一旦觸發了警報，DVR 的 CH6 便會開始進行警報錄影。
PIN 18 是 Alarm 8。一旦觸發了警報，DVR 的 CH8 便會開始進行警報錄影。
PIN 19 是 Alarm 10。一旦觸發了警報，DVR 的 CH10 便會開始進行警報錄影。
PIN 20 是 Alarm 12。一旦觸發了警報，DVR 的 CH12 便會開始進行警報錄影。
PIN 21 是 Alarm 14。一旦觸發了警報，DVR 的 CH14 便會開始進行警報錄影。
PIN 22 是 Alarm 16。一旦觸發了警報，DVR 的 CH16 便會開始進行警報錄影。
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM 與 NO 相連。
注意：電壓上限為 DC24V 1A。
28
說明
附錄 1 PIN 腳解說
