Santec DSR-2504H User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

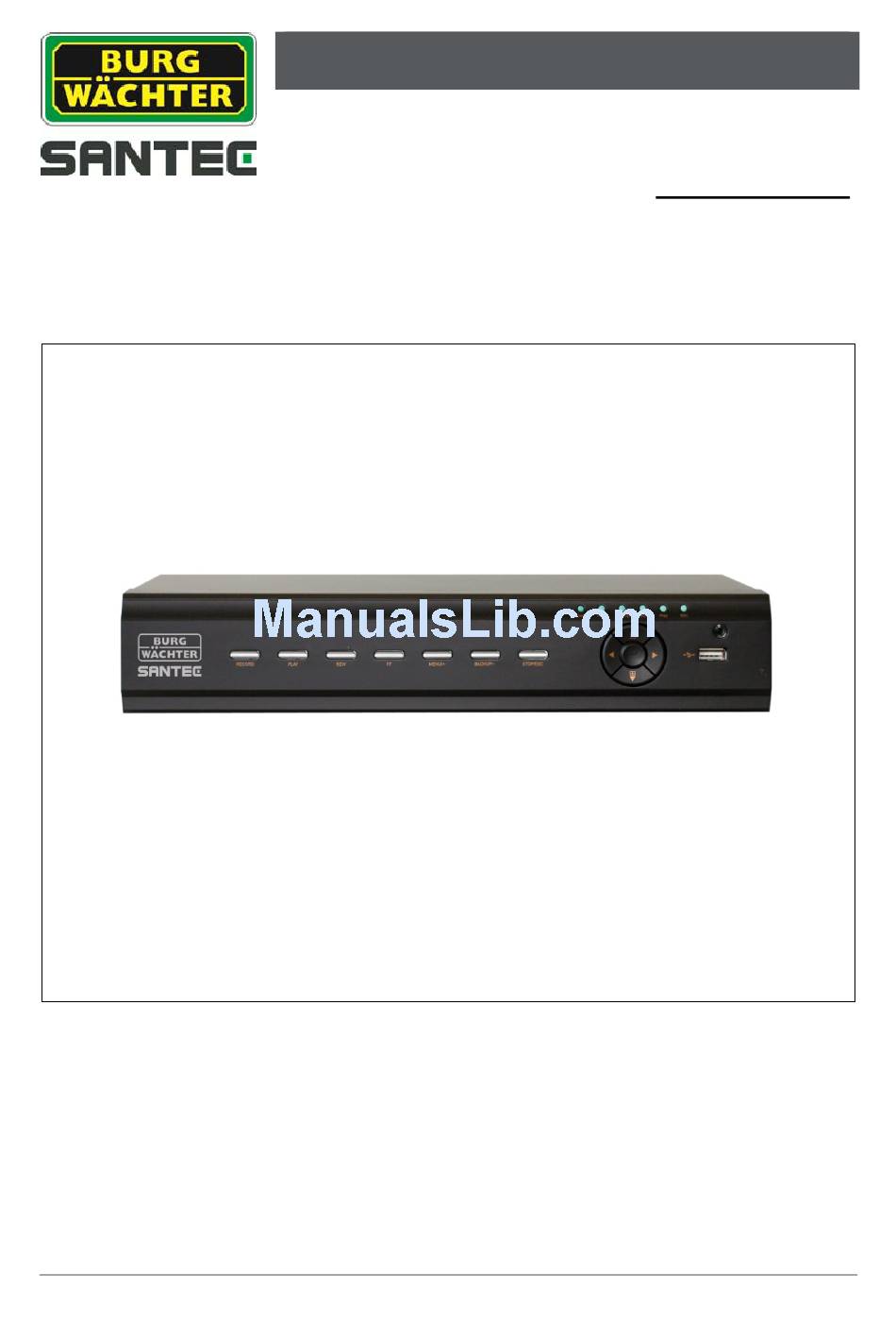

BEDIENUNGSANLEITUNG / USER MANUAL
Deutsch / English
Digital Videorekorder
Digital video recorder
Modelle / Models:
DSR-2504H
DSR-2516H
Version 1.1sfi/1214/dt-engl/A5

Advertisement

Table of Contents
loading

Related Manuals for Santec DSR-2504H

Summary of Contents for Santec DSR-2504H

  • Page 1 BEDIENUNGSANLEITUNG / USER MANUAL Deutsch / English Digital Videorekorder Digital video recorder Modelle / Models: DSR-2504H DSR-2516H Version 1.1sfi/1214/dt-engl/A5...
  • Page 2 Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der SANTEC BW AG. Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Genehmigung der SANTEC BW AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw.
  • Page 3 No reproduction of any part or excerpts thereof are permitted. Errors excepted. Specifications are subject to change without notice for quality improvement. SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in this publication are trademarks, registered trademarks or brands of the respective company.

  • Page 4: Table Of Contents

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H DEUTSCH Inhaltsverzeichnis 1. Allgemeines 1.1 Sicherheitshinweise und Vorsichtsmaßnahmen 1.2 CE Richtlinien 1.3 Wichtige allgemeine Hinweise 1.4 Lieferumfang 1.5 Zugriff über „Super Live Pro“ App 1.6 Allgemeine Hinweise 2. Bedienelemente, Anzeigen und Anschlüsse 2.1 Vorderansicht 2.2 Anschlüsse auf der Geräterückseite...
  • Page 5 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.5 Hauptmenü  Setup  Alarm 8.1.5.1 Hauptmenü  Setup  Alarm  Sensor 8.1.5.2 Hauptmenü  Setup  Alarm  Bewegung 8.1.5.3 Hauptmenü  Setup  Alarm  Signalverlust 8.1.5.4 Hauptmenü  Setup  Alarm  Anderer Alarm 8.1.5.5 Hauptmenü...
  • Page 6 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H ENGLISH Table of contents 1. General 1.1 Safety instructions and precautions 1.2 CE compliance 1.3 Important general notes 1.4 Items included in the delivery 1.5 Access via „Super Live Pro“ App 1.6 Miscellaneous 2. Control elements, indicators and connections 2.1 Recorder front panel...
  • Page 7 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.5 Main menu  Setup  Alarm 8.1.5.1 Main menu  Setup  Alarm  Sensor 8.1.5.2 Main menu  Setup  Alarm  Motion 8.1.5.3 Main menu  Setup  Alarm  Video loss 8.1.5.4 Main menu ...

  • Page 8: Allgemeines

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 1. Allgemeines Bitte lesen Sie vor Inbetriebnahme des Gerätes dieses Handbuch sorgfältig durch und heben Sie es als Nachschlagewerk für einen späteren Zeitpunkt auf. 1.1 Sicherheitshinweise und Vorsichtsmaßnahmen VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE...

  • Page 9: Wichtige Allgemeine Hinweise

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 1.3 Wichtige allgemeine Hinweise Dieser Rekorder wurde für die Anwendung in Videoüberwachungsanlagen im Innenbereich entwickelt. Bitte lesen Sie sich die nachfolgenden Hinweise sorgfältig durch. 1.3.1 Aufstellung und Installation  Die Installation vor Ort sollte nur von qualifiziertem Fachpersonal ausgeführt werden und muss den örtlichen Spezifikationen und Vorschriften entsprechen.

  • Page 10: Lieferumfang

    Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden oder solche, die identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile können zu Schäden an Personen (elektrischer Schlag) und am Gerät (Feuer) führen. 1.4 Lieferumfang Rekorder DSR-2504H bzw. DSR-2516H Netzteil USB-Maus IR-Fernbedienung CD (Handbuch, Kurzanleitung, CMS Software)

  • Page 11: Zugriff Über „Super Live Pro" App

    Ländern. Die übrigen Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber. Sie stehen in keinem Zusammenhang mit der SANTEC BW AG. Die Rechte liegen beim jeweiligen Hersteller bzw. Markeninhaber. Die Abbildungen in diesem Benutzerhandbuch dienen zur besseren Erläuterung und können vom tatsächlichen Design abweichen.

  • Page 12: Bedienelemente, Anzeigen Und Anschlüsse

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 2. Bedienelemente, Anzeigen und Anschlüsse 2.1 Vorderansicht Anzeigen: Power, HDD, Backup, Net, Play, Rec. Leuchten bei Betrieb blau. Empfänger für IR-Fernbedienung (bitte nicht verdecken) Funktionstasten: Record, Play, Rew, FF, Menu/+, Backup/-, Stop/Esc Eingabetasten: Richtungstasten (hoch, runter, rechts, links), Multi-Screen, Enter USB Port: Zum Anschließen einer Maus, eines USB-Stick oder einer externen Festplatte...

  • Page 13: Anschlüsse Auf Der Geräterückseite

    2.2 Anschlüsse auf der Geräterückseite DSR-2504H (4 Kanäle): DSR-2516H (16 Kanäle): 4x Audio Eingänge 1x Audio Ausgang Video Eingänge (4x bei DSR-2504H, 16x bei DSR-2516H) Alarm Eingänge/Ausgänge GND (Erdung) CVBS bzw. Video Out zum Anschluss eines Monitors Spot-Monitor Ausgang (BNC) VGA für Monitoranschluss...

  • Page 14: Anschließen Externer Geräte

    Bestimmungen. 3.4 Alarm-Anschluss Es können 4 bzw. 16 Alarm-Eingänge und 1 Alarm-Ausgang angeschlossen werden. Beispiel für 4 Alarm-Eingänge (DSR-2504H): Alarm-Eingänge: 4 bzw. 16 Alarm-Eingänge stehen zur Verfügung. NO (Normally Open) und NC (Normally Close) sind verfügbar. Im Folgenden finden Sie ein Schema zum Anschluss eines Alarmsensors an den Rekorder.
  • Page 15 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Falls kein offenes/geschlossenes Relais am Eingang anliegt, so gilt folgendes Schema: Alarm-Ausgang: Wenn Sie ein Alarmgerät anschließen wollen, gehen Sie bitte wie folgt vor:  Ziehen Sie den grünen Klemmblock heraus und lösen Sie die Schrauben.

  • Page 16: Ptz-Anschluss

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 3.5 PTZ-Anschluss Hierfür verwenden Sie bitte den RS-485 Anschluss. Sie können ihn zum Anschluss eines Speed-Domes oder einer Tastatur verwenden. Ein Speed-Dome wird wie folgt an den Rekorder angeschlossen:  Ziehen Sie den RS-485 Klemmblock aus der Klemmleiste.

  • Page 17: Bedienung Des Rekorders

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 4. Bedienung des Rekorders 4.1 Bedienung mit der IR-Fernbedienung Sie können den Rekorder über die Bedientasten an der Gerätevorderseite, mit der Maus oder über die mitgelieferte Fernbedienung steuern. Die IR-Fernbedienung benötigt 2 AAA Batterien. Beim Einlegen der Batterien achten Sie bitte auf die richtige Polarität.

  • Page 18: Bedienung Über Die Maus

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 4.2 Bedienung über die Maus Sie können den Rekorder über eine Maus bedienen. Schließen Sie hierzu z.B. die mitgelieferte Maus über den USB-Port an der Rekorder-Vorderseite oder der Rückseite an. Bei Live-Ansicht: Machen Sie einen Doppelklick auf das Kamerabild, um es als Vollbild anzuzeigen.

  • Page 19: Rekorder Einschalten Und Ausschalten

    Schließen Sie eine Maus über den USB-Port auf der Rekordervorderseite oder - rückseite an.  DSR-2504H: Verbinden Sie den Rekorder mit der Betriebsspannung. Der Rekorder startet automatisch und es ertönt ein Piepton.  DSR-2516H: Verbinden Sie den Rekorder mit der Betriebsspannung. Schalten Sie den Rekorder über die Ein/Aus-Taste auf der Geräterückseite ein.

  • Page 20: Rekorder Ausschalten

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 5.3 Rekorder ausschalten Sie können den Rekorder über die Fernbedienung oder über die Maus herunterfahren.  Öffnen Sie das Hauptmenü.  Klicken Sie auf „Shut Down“ (Herunterfahren).  Bestätigen Sie mit „OK“. Der Rekorder wird jetzt heruntergefahren.

  • Page 21: Aufrufen Der Menüleiste

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 7. Aufrufen der Menüleiste Klicken Sie mit der rechten Maustaste oder drücken Sie die ESC-Taste auf der Rekordervorderseite, um die Menüleiste im unteren Bildschirmrand einzublenden: Function menu (Hauptmenü): Klicken Sie auf dieses Symbol, um das Hauptmenü aufzurufen. Alternativ können Sie das Hauptmenü...

  • Page 22: Hauptmenü

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Playback (Wiedergabe): Klicken Sie hier, um aufgezeichnete Videos wiederzugeben. Klicken Sie auf das kleine Dreieck neben dem Playback-Symbol, um die Wiedergabezeit auszuwählen. Anschließend klicken Sie wieder auf das Playback-Symbol. Move Tool (Bewegungskreuz): Klicken Sie auf dieses Symbol und halten Sie es gedrückt, um die Menüleiste beliebig zu verschieben.

  • Page 23: Hauptmenü  Setup

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H  8.1 Hauptmenü Setup Wenn Sie das Setup-Menü öffnen, stehen folgende Unterpunkte zur Wahl:  Basis  Live  Aufnahme  Zeitplan  Alarm  Netzwerk  User   Erweitert 8.1.1 Hauptmenü  Setup  Basis Hier finden Sie Einstellungsmöglichkeiten für:...
  • Page 24 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Geräte ID: Hier wird der Rekord ID angezeigt. Klicken Sie mit der Maus in das Eingabefeld und die virtuelle Tastatur erscheint. Sie können jetzt eine neue ID vergeben oder die bestehende ID ändern. Die Rekorder ID ist wichtig, um ihn gegenüber der Fernbedienung und der Kamera zu identifizieren.

  • Page 25: Hauptmenü  Setup  Basic  Datum & Zeit

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.1.2 Hauptmenü  Setup  Basis  Datum & Zeit Hier können Sie verschiedene Eingaben zu Zeit und Datum vornehmen. Klicken Sie auf „Verwenden“, um Ihre Einstellungen zu übernehmen. 8.1.1.3 Hauptmenü  Setup  Basis  DST Hier können Sie Eingaben zur Sommerzeit vornehmen.

  • Page 26: Hauptmenü  Setup  Live

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.2 Hauptmenü  Setup  Live Hier finden Sie Einstellungsmöglichkeiten für:  Live  Hauptmonitor  Spot  Maskierung 8.1.2.1 Hauptmenü  Setup  Live  Live Kameraname: Klicken Sie mit der Maus in das Eingabefeld des Kameranamen und die virtuelle Tastatur erscheint.

  • Page 27: Hauptmenü  Setup  Live  Hauptmonitor

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.2.2 Hauptmenü  Setup  Live  Hauptmonitor Hier können Sie die Anzeige für den Hauptmonitor einstellen sowie die Verweilzeit für die jeweilige Kamera. Klicken Sie auf „Verwenden“, um Ihre Einstellungen zu übernehmen. 8.1.2.3 Hauptmenü  Setup  Live  Spot Hier können Sie die Anzeige für den Spotmonitor einstellen sowie die Verweilzeit für die...

  • Page 28: Hauptmenü  Setup  Live  Maskierung

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.2.4 Hauptmenü  Setup  Live  Maskierung Für jeden Kanal können Sie max. 3 Bereiche markieren, die im Videobild maskiert sein sollen.  Wählen Sie den gewünschten Kanal aus und klicken Sie auf „Einstellung“.

  • Page 29: Hauptmenü  Setup  Aufnahme  Aktivieren

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.3.1 Hauptmenü  Setup  Aufnahme  Aktivieren Legen Sie pro Kanal fest, ob dieser aufgezeichnet und ob mit Ton aufgezeichnet werden soll. Klicken Sie auf „Verwenden“, um Ihre Einstellungen zu übernehmen. Hinsichtlich Audioaufzeichnungen beachten Sie bitte die geltenden gesetzlichen Bestimmungen.

  • Page 30: Hauptmenü  Setup  Aufnahme  Zeit

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.3.3 Hauptmenü  Setup  Aufnahme  Zeit Voralarm: Stellen Sie hier die Dauer (in Sekunden) für den Voralarm ein. Nachalarm: Stellen Sie hier die Dauer (in Sekunden) für den Nachalarm ein. Ablauf: Stellen Sie hier die Dauer (in Tagen) ein, wie lange das aufgezeichnete Video aufbewahrt werden soll.

  • Page 31: Hauptmenü  Setup  Aufnahme  Stempel

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.3.4 Hauptmenü  Setup  Aufnahme  Stempel Hier können Sie einstellen, ob der Kameraname und das Datum/Uhrzeit im Videobild angezeigt werden soll. Außerdem können Sie die Position dieser Anzeigen im Videobild verändern. Klicken Sie hierzu auf „Einstellung“.

  • Page 32: Hauptmenü  Setup  Zeitplan

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.4 Hauptmenü  Setup  Zeitplan Hier finden Sie Einstellungsmöglichkeiten für:  Zeitplan  Bewegung  Sensor 8.1.4.1 Hauptmenü  Setup  Zeitplan  Zeitplan Hier können Sie einen Aufnahme-Zeitplan für jeden Tag der Woche definieren.

  • Page 33: Hauptmenü  Setup  Zeitplan  Bewegung

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Sie können auch eine ganze Woche im Zeitplan festlegen. Machen Sie einen Doppelklick ins Raster. Das folgende Eingabefenster erscheint: Klicken Sie auf „Hinzu“. Geben Sie hier die gewünschten Anfangs- und Endzeiten ein und bestätigen Sie Ihre Angabe über das Häkchen und anschließend mit „OK“.

  • Page 34: Hauptmenü  Setup  Alarm

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.5 Hauptmenü  Setup  Alarm Hier finden Sie Einstellungsmöglichkeiten für:  Sensor  Bewegung  Signalverlust  Anderer Alarm  Alarm Ausgang 8.1.5.1 Hauptmenü  Setup  Alarm  Sensor Basis: Hier können Sie für jeden Kanal die Option „NC“ bzw. „NO“ auswählen sowie den Sensornamen bestimmen.
  • Page 35 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Alarm Handling: Hier können Sie für jeden Kanal die Verweildauer (in Sekunden) festlegen sowie den dazugehörigen Auslöser definieren. Klicken Sie dazu auf „Einstellung“ und das folgende Fenster erscheint: _________________________________________________________________________________ - 35 -...
  • Page 36 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Alarm:  Buzzer: Wenn Sie diese Funktion aktivieren, wird bei erkanntem Alarm ein Alarmton ausgelöst.  Vollbild: Wenn Sie diese Funktion aktivieren, wird bei erkanntem Alarm der ausgewählte Kanal als Vollbild dargestellt.  Zu Alarm Ausgang: Wenn Sie diese Funktion aktivieren, wird bei einem Sensor-basierten Alarm der externe Relais-Ausgang ausgelöst.

  • Page 37: Hauptmenü  Setup  Alarm  Bewegung

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.5.2 Hauptmenü  Setup  Alarm  Bewegung Bewegung: Hier können Sie für jeden Kanal die Verweildauer (in Sekunden), den Auslöser und den Bereich einstellen. Wenn Sie auf „Einstellung“ bei Auslöser klicken, haben Sie die gleichen Einstellungsmöglichkeiten wie beim Alarm Handling (vgl.

  • Page 38: Hauptmenü  Setup  Alarm  Signalverlust

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Wenn Sie auf dieses Symbol klicken, wird das gesamte Live-Bild mit dem Bewegungserkennungsraster überzogen. Wenn Sie auf dieses Symbol klicken, wird das komplette Raster des Live-Bilds gelöscht, d.h. es ist kein Bereich für die Bewegungserkennung definiert.

  • Page 39: Hauptmenü  Setup  Alarm  Anderer Alarm

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.5.4 Hauptmenü  Setup  Alarm  Anderer Alarm Hier können Sie festlegen, welche Aktionen für bestimmte Alarm-Typen ausgelöst werden sollen. Wählen Sie aus dem Drop-Down-Menü den gewünschten Alarm-Typ aus und dann die damit verbundene Aktion.
  • Page 40 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Zeitplan: Hier können Sie den Zeitplan für den Alarmausgang festlegen. Verfahren Sie hierzu genau so wie in Kapitel 8.1.4.1 unter „Zeitplan“ beschrieben. Hinweis: Das Raster ist per Grundeinstellung komplett aktiviert, d.h. blau, und somit ist der Zeitplan für alle Tage und Zeiten aktiv.

  • Page 41: Hauptmenü  Setup  Netzwerk

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6 Hauptmenü  Setup  Netzwerk Hier können Sie Einstellungen vornehmen für:  Netzwerk  Sub Stream  E-Mail  Server   Andere Einstellungen 8.1.6.1 Hauptmenü  Setup  Netzwerk  Netzwerk Der Standard-Port ist 80. Sie können ihn ändern, indem Sie in das Feld klicken und die virtuelle Tastatur verwenden.

  • Page 42: Hauptmenü  Setup  Netzwerk  Sub Stream

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Um eine Verbindung mit dem Internet zu erstellen, haben Sie die folgenden Möglichkeiten: 1. Wenn Sie einen DHCP Server haben und wollen, dass Ihr Rekorder die IP-Adresse und die anderen Netzwerkeinstellungen automatisch bezieht, dann aktivieren Sie die Box „IP automatisch beziehen“.

  • Page 43: Hauptmenü  Setup  Netzwerk  E-Mail

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6.3 Hauptmenü  Setup  Netzwerk  E-Mail Hier können Sie eingeben, von/an welche E-Mail Adresse Benachrichtigungen geschickt werden sollen. Wenn Sie „Bildanhang“ aktivieren, werden der E-Mail auch Snapshots angehängt. Sie können Ihre Einstellungen über den „Test“ Button überprüfen.

  • Page 44: Hauptmenü  Setup  Netzwerk  Server

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6.4 Hauptmenü  Setup  Netzwerk  Server Die Server-Informationen werden hauptsächlich für die Verbindung zur optionalen CMS verwendet.  Wählen Sie „Aktivieren“.  Server: Hier können Sie die IP-Adresse Ihres CMS Servers eintragen, d.h. des PCs, auf dem die CMS installiert ist.

  • Page 45: Hauptmenü  Setup  Netzwerk  Nat

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6.5 Hauptmenü  Setup  Netzwerk  NAT NAT = Network Address Translation Hier kann ein NAT-Server eingerichtet werden, der Ihre private IP-Adresse in eine öffentliche IP Adresse umwandelt. Damit Sie Zugang zum Internet bekommen ist es notwendig, dass Ihre private IP-Adresse in eine öffentliche IPv4 Adresse vom Router/Server umgeroutet wird.

  • Page 46: Hauptmenü  Setup  Netzwerk  Andere Einstellungen

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6.6 Hauptmenü  Setup  Netzwerk  Andere Einstellungen Wenn Sie den Rekorder über PPPoE verbinden, können Sie hier die DDNS Informationen hinterlegen. Geben Sie die erforderlichen Eingaben ein und überprüfen Sie sie, indem Sie auf „Test“...
  • Page 47 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H  Fordern Sie im folgenden Fenster einen Domainnamen an.  Der vergebene Domainname erscheint in der Liste. Verlassen Sie diese Seite und gehen Sie zum im „Andere Einstellungen“ Menüfenster des Rekorders zurück. Rekorder Einstellungen: ...

  • Page 48: Hauptmenü  Setup  User

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.7 Hauptmenü  Setup  User  Um einen Benutzer zu löschen oder zu bearbeiten, klicken Sie auf „Löschen“ bzw. „Setup“.  Um das Passwort eines Benutzers zu ändern, klicken Sie auf „Passwort ändern“ oder machen Sie einen Doppelklick auf den Benutzer.

  • Page 49: Hauptmenü  Setup  Ptz

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Allgemein: Geben Sie hier den gewünschten Benutzernamen und das Passwort des neuen Benutzers ein. Wenn Sie „Bindung an MAC“ auswählen, kann auf den Rekorder nur über den Computer mit der hier angegebenen MAC Adresse zugegriffen werden. Wenn Sie diese Funktion nicht aktivieren, kann von jedem beliebigen Computer auf den Rekorder zugegriffen werden.

  • Page 50: Hauptmenü  Setup  Ptz  Erweitert

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.8.2 Hauptmenü  Setup  PTZ  Erweitert Hier können Sie für jeden Kanal die Einstellungen für das Preset (Vorgabe), Route und Tracking definieren. Einstellung Preset (Vorgabe):  Klicken Sie auf „Einstellung“. Das folgende Fenster erscheint: ...
  • Page 51 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Durch Klicken auf das Wischer-Symbol wird der PTZ Wischer aktiviert. Durch Klicken auf das Lampen-Symbol wird das PTZ Licht aktiviert. Hinweise: Die Wischer und Licht Funktion sind nur verfügbar, wenn: 1. Diese Funktionen vom PTZ-Gerät unterstützt werden 2.
  • Page 52 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H  Klicken Sie auf „Hinzu“, um max. 8 Routen anzulegen.  Wählen Sie die gewünschte Route und klicken Sie auf „Setup“, um folgende Einstellungen vornehmen zu können: Klicken Sie auf dieses Symbol, um die Geschwindigkeit und die Zeit einstellen zu können.
  • Page 53 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Einstellung Tracking:  Klicken Sie auf „Einstellungen“. Das folgende Fenster erscheint:  Mit den Pfeiltasten sowie der Zoom, Fokus und Iris Funktion können Sie die PTZ- Kamera ausrichten.  Klicken Sie auf „Start Aufnahme“, um die Aufnahme zu starten. Klicken Sie hier erneut, um die Aufnahme zu stoppen.

  • Page 54: Hauptmenü  Setup  Erweitert

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.9 Hauptmenü  Setup  Erweitert Hier finden Sie Einstellungsmöglichkeiten für:  Reset  Import/Export  Blockliste/Zulassungsliste 8.1.9.1 Hauptmenü  Setup  Erweitert  Reset Hier können Sie alle Einstellungen auf Werkseinstellungen zurücksetzen. 8.1.9.2 Hauptmenü  Setup  Erweitert  Import/Export Sie können Daten auf externe Geräte auslagern, z.B.

  • Page 55: Hauptmenü  Suche

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.2 Hauptmenü  Suche Hier finden Sie Einstellungsmöglichkeiten für:  Zeit Suche  Ereignis  Datei Manager  Bild 8.2.1 Hauptmenü  Suche  Zeit Suche  Hier können Sie auf der rechten Seite nach Datum und Kanal suchen.

  • Page 56: Hauptmenü  Suche  Ereignis

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.2.2 Hauptmenü  Suche  Ereignis  Hier können Sie auf der rechten Seite nach Datum und Kanal suchen. Eine farbige Markierung zeigt an, dass zu diesem Zeitpunkt Aufnahmen vorliegen.  Wählen Sie die Ereignisart aus: Bewegung, Sensor oder alle.

  • Page 57: Hauptmenü  Suche  Bild

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.2.4 Hauptmenü  Suche  Bild  Hier können Sie auf der rechten Seite nach Datum und Kanal suchen.  Klicken Sie auf „Suche“, um nach passenden Bildern zu suchen.  Wenn ein passendes Alarmbild gefunden wird, können Sie dieses durch einen Doppelklick hierauf wiedergeben.

  • Page 58: Hauptmenü  Backup

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.3 Hauptmenü  Backup Sie können Daten über einen USB-Stick als Backup auslagern.  Wählen Sie auf der rechten Seite das Datum, die Anfangs- und Endzeit und den Kanal für das Backup aus. ...

  • Page 59: Hauptmenü  Information

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.4 Hauptmenü  Information Hier finden Sie folgende Informationen über den Rekorder:  System (z.B. Geräte-ID, Versionen)  Ereignis (Ereignisbericht; kann auf den USB-Stick gespeichert werden)  Protokolle (Log-Bericht; kann auf den USB-Stick gespeichert werden) ...

  • Page 60: Hauptmenü  Upgrade

    8.7 Hauptmenü  Upgrade Dieser Rekorder ist ab Werk mit der neuesten Firmware/Software ausgestattet. Wenn es neue Firmware-Versionen gibt, können Sie diese auf unserer Webseite www.santec- video.com kostenlos herunterladen. Sollten Sie Fragen hierzu haben, steht Ihnen unser technisches Support-Team gern zur Verfügung.

  • Page 61: Technische Daten

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 9. Technische Daten Modell DSR-2504H DSR-2516H Digital Videorekorder Video Eingänge / Ausgänge 4 / 1x BNC 1 Vss 16 / 1x BNC 1 Vss Audio Eingänge / Ausgänge 4 / 1x Cinch 4 / 1x Cinch Alarm Eingänge / Ausgänge...

  • Page 62: Remote Zugriff Auf Den Rekorder Über Das Web

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10. Remote Zugriff auf den Rekorder über das Web Sie können auf den Rekorder auch per Remote über das Web zugreifen. Sie haben hier verschiedene Möglichkeiten:   LAN und WAN  Apple Computer 10.1 Remote Zugriff via NAT...
  • Page 63 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Aufrufen des Rekorders: Nachdem Sie die Vorbereitungen am Rekorder getroffen haben, können Sie übers Web auf ihn zugreifen. 1. Öffnen Sie Ihren Web Browser. 2. Geben Sie www.autonat.com ins Adressfeld ein. 3. Wenn Sie zum ersten Mal auf den Rekorder zugreifen, wird automatisch ein ActiveX Plugin heruntergeladen.

  • Page 64: Remote Zugriff Via Lan Und Wan

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.2 Remote Zugriff via LAN und WAN 10.2.1 Via LAN Vorbereitungen Treffen Sie bitte folgende Vorbereitungen: 1. Starten Sie den Rekorder wie üblich. 2. Verbinden Sie den Rekorder über ein LAN-Kabel mit dem Netzwerk.
  • Page 65 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.2.2 Via WAN Wenn Sie via WAN auf den Rekorder zugreifen wollen, haben Sie hierfür 2 Möglichkeiten: 1. Verbindung zum Internet über einen Router oder virtuellen Server:  Öffnen Sie das Hauptmenü am Rekorder (vgl. Kapitel 8.1.6.1) Hauptmenü...
  • Page 66 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 2. Verbindung direkt zum Internet:  Öffnen Sie das Hauptmenü am Rekorder (vgl. Kapitel 8.1.6.1) Hauptmenü  Einstellungen  Netzwerk  Netzwerk Aktivieren Sie „PPPoE“. Geben Sie den Benutzernamen und das Passwort Ihres ISP ein.

  • Page 67: Remote Zugriff Via Apple Computer

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.3 Remote Zugriff via Apple Computer Sie können via LAN oder WAN auf den Rekorder zugreifen. Bitte treffen Sie zuvor die folgenden Vorbereitungen. Vorbereitungen:  Öffnen Sie an Ihrem Apple Computer den Web Browser (z.B. Safari) und wählen Sie „Show in Finder“.
  • Page 68 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.3.1 Via LAN  Starten Sie Ihren Apple Computer und klicken Sie auf das Apple Symbol.  Wählen Sie: System Preferences  Internet & Wireless  Network  Wählen Sie „Ethernet Connected“.  Geben Sie die IP-Adresse, Subnet-Maske usw. ein.
  • Page 69 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.3.2 Via WAN Wenn Sie via WAN auf den Rekorder zugreifen wollen, haben Sie hierfür 2 Möglichkeiten. 1. Verbindung zum Internet über einen Router oder virtuellen Server:  Verfahren Sie genau so wie in Kapitel 10.2.2 beschrieben.

  • Page 70: Remote Live-Ansicht

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.4 Remote Live-Ansicht Beschreibung Kanal-Indikator Anzeige-Modus (Vollbild, geteilte Mehrfachansicht) Laustärke Aufnahme starten Snapshot erstellen Sprechfunktion (2-Wege) IE Aufnahme starten Wiedergabe starten PTZ-Steuerung Farbeinstellung Master/Sub-Stream Status Anzeige-Modus: Klicken Sie auf den Pfeil neben der jeweiligen Anzeige, um einen Kanal auszuwählen.
  • Page 71 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Farbeinstellung: Klicken Sie auf dieses Symbol, um folgende Einstellungen vornehmen zu können:  Helligkeit  Kontrast  Sättigung  Farbton Klicken Sie auf , um die Standardwerte wieder herzustellen. Klicken Sie auf , um Ihre Einstellungen zu speichern.
  • Page 72 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Menü über rechte Maustaste öffnen: Klicken Sie mit der rechten Maustaste ins Live-Bild. Ein Menü öffnet sich:  Master Stream / Sub-Stream: Der Rekorder unterstützt Master Streams und Sub-Streams. Der Master Stream hat eine höhere Bildrate (max. 25 B/S PAL bzw. 30 B/S NTSC) pro Kanal, hat dafür aber auch eine höhere Netzwerk-Bandbreite.

  • Page 73: Remote Wiedergabe

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.5 Remote Wiedergabe In der Live-Ansicht klicken Sie auf das Wiedergabe-Symbol (vgl. Kapitel 10.4, Punkt 8). Das Wiedergabe-Fenster öffnet sich. Wählen Sie ein Aufnahme-Datum und einen bzw. mehrere Kanäle aus. Mit einem Doppelklick auf die dann gelisteten Aufnahmen können Sie diese wiedergeben.
  • Page 74 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.6.1 Suche nach Zeit   Gehen Sie zu: Suche Zeit Suche. Das folgende Suchfenster erscheint:  Wie in Bereich (1) markiert können Sie die Ansicht festlegen.  Ist in Bereich (2) ein (oder mehrere) Datum farbig markiert, so liegen für diesen Tag auf diesem Kanal Aufnahmen vor.
  • Page 75 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.6.2 Suche nach Ereignis  Gehen Sie zu: Suche  Ereignis Suche. Das folgende Suchfenster erscheint:  Die im Kalender markierten Tage weisen darauf hin, dass hier Aufnahmen vorliegen. Klicken Sie auf den gewünschten Tag.
  • Page 76 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.6.3 Suche nach Datei-Management  Gehen Sie zu: Suche  Datei Management. Das folgende Suchfenster erscheint:  Wählen Sie das entsprechende Datum und den Kanal bzw. die Kanäle aus.  Klicken Sie auf das „Suchen“ Symbol.

  • Page 77: Remote Backup

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.7 Remote Backup  Klicken Sie auf „Backup“. Das folgende Fenster erscheint:  Wählen Sie den Kanal sowie die Start- und Endzeit aus.  Klicken Sie auf das „Suchen“ Symbol.  In der Übersicht werden alle relevanten Aufnahmen gelistet.

  • Page 78: Remote System Konfiguration

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.8 Remote System Einstellungen Sie können per Remote übers Web Ihren Rekorder neu einstellen bzw. die Konfigurationen ändern, z.B. Live-Ansicht, Aufnahmen, Zeitplan, Alarm, Netzwerk, PTZ-Steuerung und Benutzerverwaltung. Klicken Sie auf „Einstellungen“. Das folgende Fenster erscheint: Auf der linken Menüseite wählen Sie die Funktion aus, die Sie neu konfigurieren möchten.
  • Page 79 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H _________________________________________________________________________________ - 79 -...

  • Page 80: General

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 1. General Please read this user manual carefully before starting to operate this device. Please retain this user manual for future reference. 1.1 Safety instructions and precautions Overcharge Never expose the power socket or the power cord to electrical overcharge. This may lead to fire and life-threatening shocks.

  • Page 81: Important General Notes

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 1.3 Important general note Please read the following instructions carefully. 1.3.1 Assembly and installation  On-site installation should only be performed by qualified maintenance personnel and must meet local specifications and regulations.  Never operate the equipment without the respective protective cover near water, in dusty rooms or extremely humid rooms.

  • Page 82: Items Included In The Delivery

    Only use spare parts which are recommended by the manufacturer or which have identical characteristics. Non-approved spare parts may cause harm to people (electric shock) and may damage the device (fire). 1.4 Items included in the delivery Recorder DSR-2504H or DSR-2516H Power supply USB mouse IR remote control...

  • Page 83: Access Via „Super Live Pro" App

    They are not connected in any way with SANTEC BW AG. Proprietary rights are with the respective manufacturers or brand owners. Illustrations and pictures in this user manual are for better understanding only and may differ from the actual product design.

  • Page 84: Control Elements, Indicators And Connections

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 2. Control elements, indicators and connections 2.1 Recorder front panel Indicators: Power, HDD, Backup, Net, Play, Rec. When active, these indicators light up in blue. Receiver for IR remote control (please do not cover)

  • Page 85: Connections At Recorder Rear Panel

    2.2 Rear panel connections DSR-2504H (4 channels): DSR-2516H (16 channels): 4x Audio inputs 1x Audio output Video inputs (4x at DSR-2504H, 16x at DSR-2516H) Alarm inputs/outputs GND (ground) CVBS or video output to connect a monitor Spot monitor output (BNC)

  • Page 86: Connecting External Devices

    Regarding audio recordings, the legal regulations in your country apply. 3.4 Alarm connection 4 resp. 16 alarm inputs and 1 alarm output can be connected. Example of 4 alarm inputs (DSR-2504H): Alarm inputs: 4 resp. 16 alarm inputs are available. NO (Normally Open) and NC (Normally Close) are available.
  • Page 87 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H If no open/closed relay is connected to the input, the following scheme applies: Alarm output: If you wish to connect an alarm device, please proceed as follows:  Pull out the green terminal block and loosen the screws.

  • Page 88: Ptz Connection

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 3.5 PTZ connection Please use the RS-485 connector. You can also use it to connect a speed dome or a keyboard. Here is how to connect a speed dome to the recorder:  Pull out the RS-485 terminal block from the terminal bar.

  • Page 89: Controlling The Recorder

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 4. Controlling the recorder 4.1 Controlling via IR remote control You can control the recorder using the control keys on the recorder’s front panel, the mouse or the supplied remote control. The IR remote control need 2 AAA batteries. When inserting the batteries, please pay attention to the correct polarity.

  • Page 90: Controlling Via Mouse

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 4.2 Controlling via mouse You can control the recorder using a mouse. Connect a mouse (e.g. the one supplied with this shipment) to the USB port of the recorder’s front or rear panel. In live view mode: Double-click into the camera picture to display it as full screen.

  • Page 91: Switching On And Off

     Connect a mouse to the recorder‘s USB port on the rear or front panel.  DSR-2504H: Connect the recorder to power. The recorder boots automatically, along with a beep sound.  DSR-2516H: Connect the recorder to power. Use the power-on button on the recorder rear to switch it on.

  • Page 92: Switching Off

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 5.3 Switching off You can switch off the recorder by using the remote control or the mouse.  Open the main menu.  Click on „Shut Down“.  Confirm with „OK“. The recorder is now shutting down.

  • Page 93: Calling Up The Menu Tool Bar

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 7. Calling-up the menu tool bar Right-click or press the ESC key on the recorder front panel to call-up the menu tool bar appearing at the bottom of the screen: Function menu: Click on this symbol to call-up the main menu. Alternatively, you can call-up the main menu by pressing the menu key on the recorder front panel or the menu key on the remote control.

  • Page 94: Main Menu

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Playback: Click on this symbol to playback recorded videos. Click on the little triangle icon next to the symbol to select the playback time. Then click again on the playback symbol. Move Tool: Click on this symbol and hold it to move the entire menu tool bar to the desired position.

  • Page 95: Main Menu  Setup

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H  8.1 Main menu Setup When you open the setup menu, the following menu items are available:  Basic  Live  Record  Schedule  Alarm  Network  User   Advanced 8.1.1 Main menu ...
  • Page 96 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Device ID: Here the recorder ID is displayed. Click into the entry field to call-up the virtual keyboard. Use the mouse to enter a new ID or to edit the existing ID. The recorder ID is important to map it against the remote control and the camera.

  • Page 97: Main Menu  Setup  Basic  Date & Time

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.1.2 Main menu  Setup  Basic  Date & time Here you can adjust the settings regarding date and time. Click on “Apply” to save your settings. 8.1.1.3 Main menu  Setup  Basic  DST Here you can make adjustments regarding daylight savings time.

  • Page 98: Main Menu  Setup  Live

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.2 Main menu  Setup  Live Here you will find setting options for:  Live  Main monitor  Spot  Masking 8.1.2.1 Main menu  Setup  Live  Live Camera name: Click into the entry field of the camera name to call-up the virtual keyboard.

  • Page 99: Main Menu  Setup  Live  Mainmonitor

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.2.2 Main menu  Setup  Live  Main monitor Here you can adjust the settings for the main monitor, along with the dwell time for each camera. Click on “Apply” to save your settings.

  • Page 100: Main Menu  Setup  Live  Masking

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.2.4 Main menu  Setup  Live  Masking For each channel, you can mask max. 3 areas which are hidden in the video image.  Select the desired channel and click on „Setting“.

  • Page 101: Main Menu  Setup  Record  Enable

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.3.1 Main menu  Setup  Record  Enable For each channel, you can define whether it is to be recorded and whether audio is to be recorded. Click on “Apply” to save your settings.

  • Page 102: Main Menu  Setup  Record  Time

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.3.3 Main menu  Setup  Record  Time Pre alarm record time: Set the duration (in seconds) for the pre alarm. Post alarm record time: Set the duration (in seconds) for the post alarm.

  • Page 103: Main Menu  Setup  Record  Stamp

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.3.4 Main menu  Setup  Recording  Stamp Here you can define whether the camera name and the date/time should be displayed in the video image. Moreover, you can change the position of these information in the video image. Click on „Setting“.

  • Page 104: Main Menu  Setup  Schedule

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.4 Main menu  Setup  Schedule Here you will find setting options for:  Schedule  Motion  Sensor 8.1.4.1 Main menu  Setup  Schedule  Schedule Here you can define the recording schedule for every day of the week.

  • Page 105: Main Menu  Setup  Schedule  Motion

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H You may also select a whole week in your schedule. Double-click into the grid. The following window pops up: Click on „Add“. Enter the desired start time and end time. Confirm by first clicking on the confirmation tack and then on “OK”.

  • Page 106: Main Menu  Setup  Alarm

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.5 Main menu  Setup  Alarm Here you will find setting options for:  Sensor  Motion  Video loss  Other alarm  Alarm output 8.1.5.1 Main menu  Setup  Alarm  Sensor Basic: Here you can select „NC“...
  • Page 107 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Alarm handling: Here you can define the holding time (in seconds) as well as the related trigger. Click on “Setting” and the following window pops up: _________________________________________________________________________________ - 107 -...
  • Page 108 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Alarm:  Buzzer: When enabled, an alarm sound is triggered at a detected alarm.  Show full screen: When enabled, the selected channel is displayed as full screen at a detected alarm.  To alarm out: When enabled, an external relay output is triggered at a sensor-based alarm.

  • Page 109: Main Menu  Setup  Alarm  Motion

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.5.2 Main menu  Setup  Alarm  Motion Motion: Here you can define the holding time (in seconds) as well as the related trigger and area. When you click on “trigger setting”, you will have the same setting options as for alarm handling (see chapter 8.1.5.1).

  • Page 110: Main Menu  Setup  Alarm  Video Loss

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Clicking this symbol, the whole live image is covered with a motion grid. Clicking this symbol, the entire motion gird is removed from the live image, i.e. no area has been activated for motion detection.

  • Page 111: Main Menu  Setup  Alarm  Other Alarm

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.5.4 Main menu  Setup  Alarm  Other alarm Here you can define which action should be taken for specific alarm types. From the drop- down menu, please select the desired alarm type and the related action.
  • Page 112 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Schedule: Here you can define the schedule for the alarm output. The procedure is the same as described in chapter 8.1.4.1. Note: By default, the grid is fully enabled, i.e. it is blue, hence the schedule is active for all days and times.

  • Page 113: Main Menu  Setup  Network

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6 Main menu  Setup  Network Here you will find setting options for:  Network  Sub Stream  E-mail  Server   Other settings 8.1.6.1 Main menu  Setup  Network  Network The default port is 80.

  • Page 114: Main Menu  Setup  Network  Sub Stream

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H To establish an Internet connection, you have the following options: 1. If you have a DHCP server and would like your recorder to automatically obtain an IP address and other settings, please enable the checkbox „Obtain an IP address automatically“.

  • Page 115: Main Menu  Setup  Network  E-Mail

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6.3 Main menu  Setup  Network  E-Mail Here you can enter the sender’s e-mail address as well as the recipients’ e-mail address(es) for sending/receiving e-mail notifications. You can also attach images (snapshots) to your e- mail by checking the respective box.

  • Page 116: Main Menu  Setup  Network  Server

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6.4 Main menu  Setup  Network  Server The server information are mainly used for connections to the optional CMS.  Select “Enable”.  Server: Here you can enter the IP address of your CMS server, i.e. of the computer on which the CMS is installed.

  • Page 117: Main Menu  Setup  Network  Nat

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6.5 Main menu  Setup  Network  NAT NAT = Network Address Translation Here you can enter the NAT server which transforms your private IP address into a public IP address. In order to get access to the Internet, it is necessary for your router/server to re- route your private IP address into a public IPv4 address.

  • Page 118: Main Menu  Setup  Network  Other Settings

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.6.6 Main menu  Setup  Network  Other settings If your recorder is set to use PPPoE as its default network connection, you may setup DDNS to be used for connections. Make the above entries and check them by clicking “Test”.
  • Page 119 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H  Request a domain name:  The allocated domain name is listed. Exit this page and return to the „Other settings“ menu of the recorder. Recorder settings:  Enable „DDNS“.  As „DDNS Type“ select „dvrdydns“.

  • Page 120: Main Menu  Setup  User

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.7 Main menu  Setup  User  To delete or to edit a user, click on „Delete“ resp. „Setup“.  To change a user password, click on „Change password“ or double-click on the user.

  • Page 121: Main Menu  Setup  Ptz

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H General: Enter the desired user name and password of the new user. If you select „Binding PC MAC address“, the user can only access the recorder with the computer whose MAC address is mentioned here. If you disable this function, the recorder can be accessed from any computer.

  • Page 122: Main Menu  Setup  Ptz  Advanced

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.8.2 Main menu  Setup  PTZ  Advanced Here you can define per channel the settings for presets, cruises and tracks Preset settings  Click on „Settings“. The following window pops up: ...
  • Page 123 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Click on the wiper symbol to activate the PTZ wiper. Click on the lamp symbol to activate the PTZ light. Notes: The wiper and light functions are only available if: 1. This function is supported by the PTZ device 2.
  • Page 124 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H  Click on „Add“ to add max. 8 cruises.  Select the desired cruise and click on „Setup“ to adjust the following settings: Click on this symbol to set the speed and time. Click on this symbol to delete the preset point.
  • Page 125 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Tracking settings:  Click on „Setting“. The following window pops up:  Use the arrows and the zoom, focus and iris buttons to adjust the PTZ camera.  Click on „Start record“ to start recording. Click here again to stop recording.

  • Page 126: Main Menu  Setup  Advanced

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.1.9 Main menu  Setup  Advanced Here you will find setting options for:  Reset  Import/Export  Block list/Allow list 8.1.9.1 Main menu  Setup  Advanced  Reset Here you can restore the factory default settings.

  • Page 127: Main Menu  Seach

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.2 Main menu  Search Here you will find setting options for:  Time search  Event search  File management  Image 8.2.1 Main menu  Search  Time search  On the right hand side, you can search for date and channel.

  • Page 128: Main Menu  Search  Event

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.2.2 Main menu  Search  Event search  On the right hand side, you can search for date and channel. A colour mark indicates that a recording exists for this point in time.

  • Page 129: Main Menu  Search  Image

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.2.4 Main menu  Search  Image  On the right hand side, you can search for date and channel.  Click on “Search” to look for the desired image.  Once you have found a matching alarm image, you can double-click on it to start its playback.

  • Page 130: Main Menu  Backup

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.3 Main menu  Backup Data can be stored as backup onto a USB stick.  On the right hand side, select a date, start and end time as well as a channel for the backup.

  • Page 131: Main Menu  Information

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.4 Main menu  Information On this page, information on the recorder is listed:  System (e.g. device ID, versions)  Event (event report, can be stored to USB stick)  Protocols (log report, can be stored to USB stick) ...

  • Page 132: Main Menu  Upgrade

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 8.7 Main menu  Upgrade By factory default, this recorder is equipped with the newest firmware/software. If there is a new firmware version available, you can download it for free from our website at: www.santec-video.com...

  • Page 133: Technical Specifications

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 9. Technical specifications Model DSR-2504H DSR-2516H Type Digital video recorder Video inputs / outputs 4 / 1x BNC 1 Vpp 16 / 1x BNC 1 Vpp Audio inputs / outputs 4 / 1x cinch...

  • Page 134: Remote Access Via Web

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10. Remote access via the web You can access the recorder remotely via the web. You have the following options:   LAN and WAN  Apple computer 10.1 Remote access via NAT Preparations: Please make the following preparations: 1.
  • Page 135 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Calling up the recorder: Once the preparations on the recorder are completed, you can access the recorder via the web. 1. Open your web browser. 2. Enter www.autonat.com into the address field. 3. If you access the recorder via the web for the first time, an ActiveX plugin will be downloaded automatically.

  • Page 136: Remote Access Via Lan And Wan

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.2 Remote access via LAN and WAN 10.2.1 Via LAN Preparations: Please make the following preparations: 1. Start the recorder as usual. 2. Connect the recorder to the network using a LAN cable. 3. Open the main menu at the recorder (see chapter 8.1.6.1): Main menu ...
  • Page 137 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.2.2 Via WAN If you wish to access the recorder via WAN, you will have the following 2 options: 1. Internet connection via a router or virtual server:  Open the main menu at the recorder (see chapter 8.1.6.1): Main menu ...
  • Page 138 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 2. Connect the recorder to the Internet directly:  Open the main menu at the recorder (see chapter 8.1.6.1): Main menu  Setup  Network  Network Enable „PPPoE“. Enter the user name password and password from your ISP.

  • Page 139: Remote Access Via Apple Computer

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.3 Remote access via Apple computer You can access the recorder remotely via LAN or WAN. Please make the following preparation. Preparations:  On your Apple computer please open your web browser (e.g. Safari) and select „Show in Finder“.
  • Page 140 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.3.1 Via LAN  Start your Apple computer and click on the Apple icon.  Select: System Preferences  Internet & Wireless  Network  Select „Ethernet Connected“.  Enter the IP address, subnet mask, etc.
  • Page 141 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.3.2 Via WAN If you wish to access the recorder via WAN, you will have the following 2 options: 1. Internet connection via a router or virtual server:  Proceed in the same way as described in chapter 10.2.2.

  • Page 142: Remote Live View

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.4 Remote live view Description Channel indicator Screen display mode (full screen, split screen) Volume Start recording Make snapshot Talk function (bi-directional) Start IE record Start playback PTZ control Colour adjustment Master/sub-stream status Screen display mode: Click on the arrow icon next to the display modes to select a channel.
  • Page 143 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Colour adjustment: Click on this icon to adjust the colour:  Brightness  Contrast  Saturation  Click on to reset to default settings. Click on to save your settings. PTZ control: Please connect a speed dome to the recorder via the RS-485 jack. Please ensure that the protocol of the speed dome is supported by the recorder and set the relative parameters.
  • Page 144 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Calling-up the menu using a right-click: Right-click into the live image. A menu appears:  Master stream / sub-stream: The recorder supports master streams and sub-streams. The master stream has a higher frame rate (max. 25 fps PAL resp. 30 fps NTSC) per channel, but it needs a higher network bandwidth.

  • Page 145: Remote Playback

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.5 Remote Playback In live view mode, click on the playback icon (see chapter 10.4, point 8). The playback window appears. Select a recording date and one or several channels. Double-click on the listed recordings to start the playback.
  • Page 146 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.6.1 Time search   Go to: Search Time search. The following window pops up:  As shown in (1) you can define the display mode.  If in (2) one or several dates are colour-coded, this means that recordings are available for this channel.
  • Page 147 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.6.2 Event search  Go to: Search  Event search. The following window pops up:  The marked days in the calendar indicate that recordings are available. Click on the desired day.  Select one or several channels.
  • Page 148 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.6.3 File management search  Go to: Search  File management. The following window pops up:  Select the desired day and channel(s).  Click on „Search“. Lock: Select a file from the list and click on „Lock“. This file cannot be deleted or overwritten anymore.

  • Page 149: Remote Backup

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.7 Remote backup  Click on „Backup“. The following window pops up:  Select the channel and the start/end time.  Click on „Search“.  In the data list, the search results are listed.

  • Page 150: Remote System Configuration

    Bedienungsanleitung / User manual DSR-2504H, DSR-2516H 10.8 Remote system configuration You can remotely configure the recorder, e.g. live view, recording, schedule, alarm, network, PTZ control and user management. Click on “Config”. The following window pops up: On the left hand side, select the function you wish to re-configure.
  • Page 151 Bedienungsanleitung / User manual DSR-2504H, DSR-2516H Notizen / Notes: _________________________________________________________________________________ - 151 -...
  • Page 152 Ihr Fachhändler / Your local distributor: __________________________________________________________________________ www.santec-video.com...

This manual is also suitable for:

Dsr-2516h

Table of Contents
