TABELA DE IDENTIFICAÇÃO DE PEÇAS

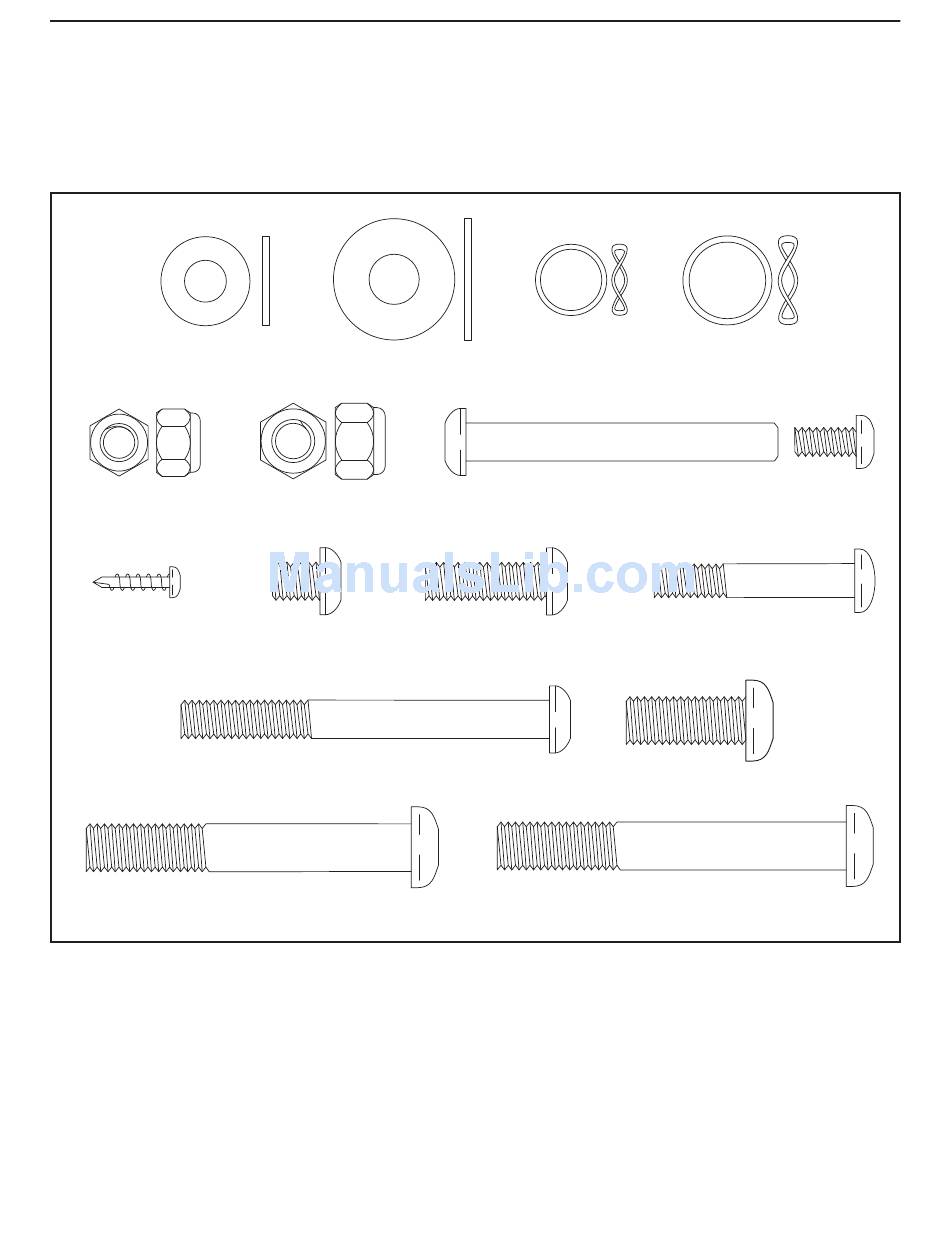

Consulte as ilustrações abaixo para identificar pequenas peças utilizadas na montagem. O número entre parên-
tesis junto a cada peça é o número da peça, da LISTA DE PEÇAS perto do fim deste manual. O número a seguir
aos parêntesis é a quantidade necessária para a montagem. Nota: Se uma peça não se encontrar no kit de
equipamento, verifique se foi previamente montada.
M8 Washer Small Wave
Large Wave
M10
(55)–2 Washer (69)–2
Washer (76)–2
Washer (35)–2
M6 Bolt Set (25)–2
M8 Locknut
M10 Locknut
(38)–8
(33)–2
M4 x 16mm
M8 x 10mm M8 x 25mm
M8 x 41mm Bolt (50)–6
Self-tapping
Screw (27)–6 Screw (56)–2
Screw (52)–8
M8 x 77mm Bolt (79)–2
M10 x 25mm
Screw (40)–2
M10 x 73mm Bolt (7)–2
M10 x 68mm Bolt (34)–4
5
