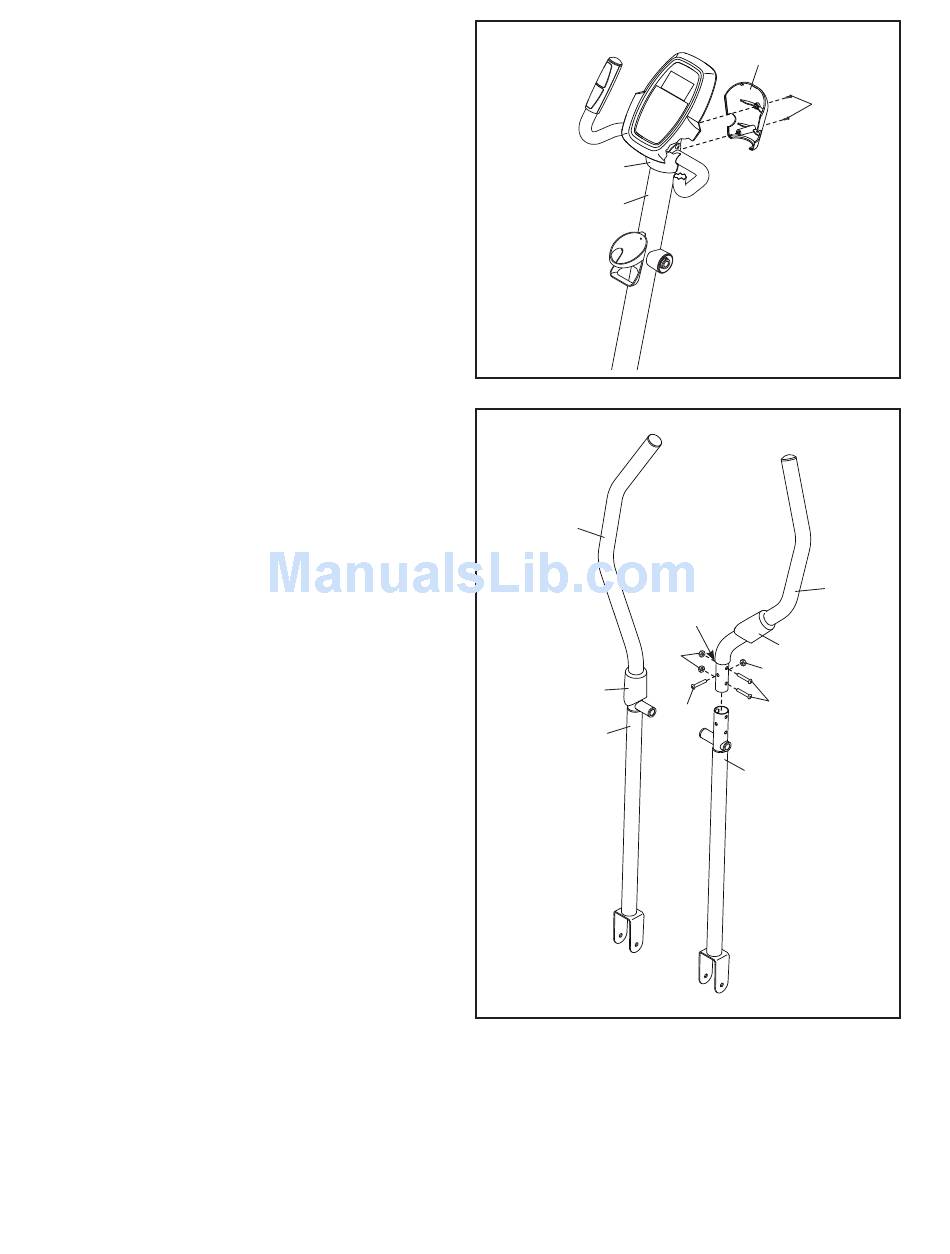

10. Fixe a Cobertura Traseira da Barra Vertical (75)
à Barra Vertical (2) e à Cobertura Traseira da
Barra Vertical (75) com dois Parafusos Auto-
Roscantes M4 x 16mm (52).
11. Identifique o Braço Superior Direito (8), que está
marcado com um autocolante "R" (L ou Left
indica esquerdo; R ou Right indica direita).
Faça subir uma Cobertura do Braço Superior
(28) pelo Braço Superior Direito (8).
Insira o Braço Superior Direito (8) numa Perna
Superior (5).
Conselho: Peça a outra pessoa que segure a
Cobertura do Braço Superior (28) enquanto
executa este procedimento:
Fixe o Braço Superior Direito (8) à Perna
Superior (5) com três Pinos M8 x 41mm
(50) e três Porcas de Travamento M8
(38). Certifique-se de que as Porcas de
Travamento ficam dentro dos orifícios
hexagonais.
Monte o Braço Superior Esquerdo (6) e a
outra Perna Superior (5) da mesma forma.
