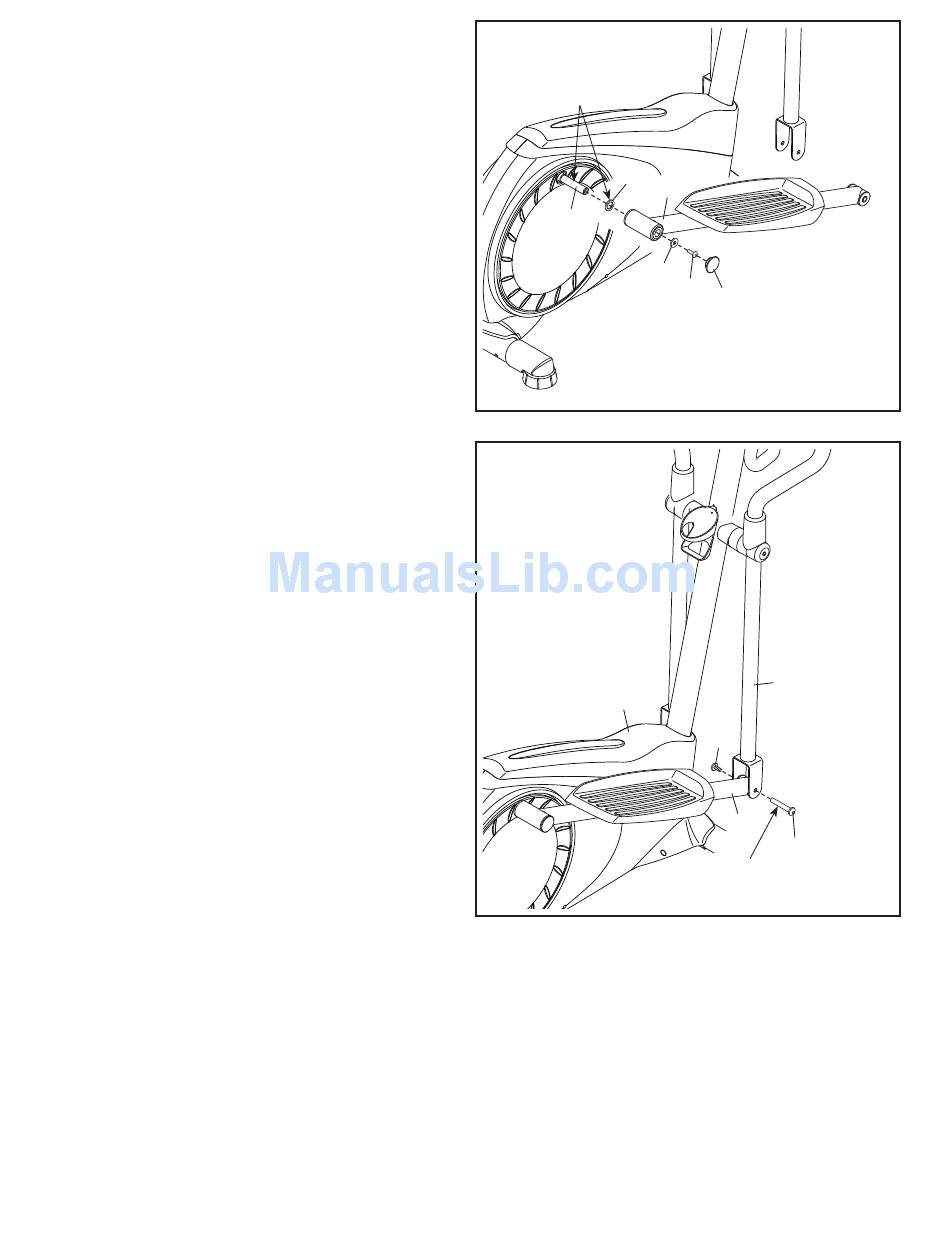

14. Aplique uma pequena quantidade de massa
lubrificante ao eixo da Haste do Pedaleiro Direito
(16) e a uma Anilha Ondulada Grande (76).
Insira a Anilha Ondulada Grande (76) e o Braço
do Pedal Direito (12) no eixo da Haste do
Pedaleiro Direita (16).
Insira uma Anilha M10 (35) num Parafuso M10 x
25mm (40) e aperte o Parafuso no eixo.
Depois, pressione uma Tampa do Braço do
Pedal (74) contra o Braço do Pedal Direito (12).
Repita este passo no lado oposto do apa-
relho elíptico.
15. Aplique uma pequena quantidade de massa
lubrificante num Conjunto de Parafusos M6 (25).
Segure a extremidade do Braço do Pedal Direito
(12) no interior do suporte da Perna Superior (5)
direita.
Fixe a Perna Superior (5) direita ao Braço do
Pedal Direito (12) com o Conjunto de Parafusos
M6 (25). Não aperte excessivamente o
Conjunto de Parafusos; a Perna Superior
direita deve mover-se livremente.
Repita este passo no lado oposto do apa-
relho elíptico.
Consulte o passo 3. Aperte os Pinos M10 x
73mm (7) e exerça pressão para encaixar a
Protecção Superior (41) no devido lugar.
16. Certifique-se de que todas as peças do aparelho elíptico ficam devidamente apertadas. Nota: poderão
sobrar algumas peças após concluída a montagem. Para proteger o chão ou a alcatifa de danos, coloque um
tapete por baixo do aparelho elíptico.
14
Massa
Lubrificante
76
16
15
41
12
12
35
40
74
5
25
12
25
Massa
Lubrificante
