Pro-Form 220 Zle Elliptical Manual Do Utilizador page 11

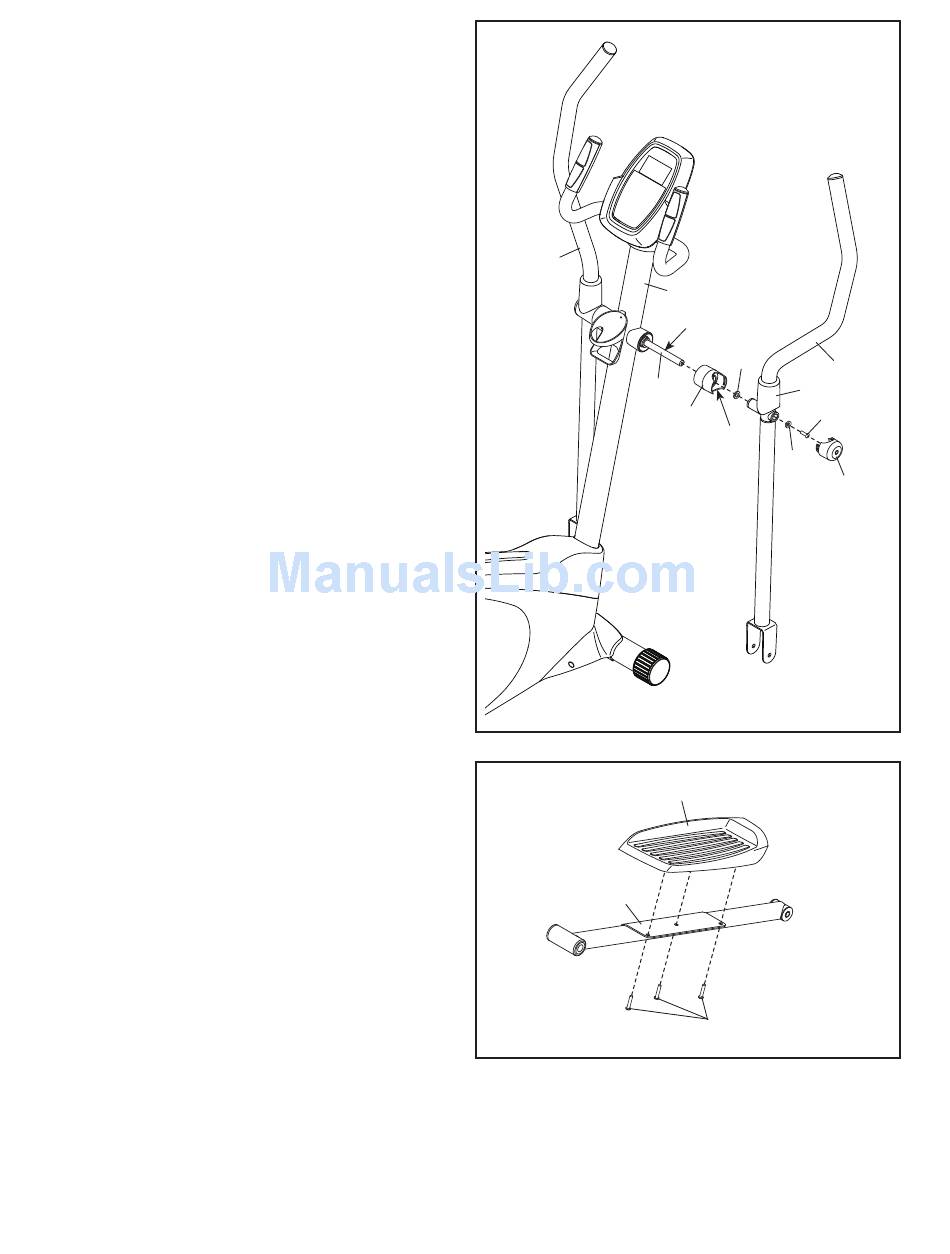

12. Insira o Eixo de Rotação (26) na Barra Vertical
(2) e centre o Eixo de Rotação.
Utilizando um saco plástico pequeno para
manter os dedos limpos, aplique uma camada
generosa da massa lubrificante incluída a ambas
as extremidades do Eixo de Rotação (26).
Posicione um Espaçador do Braço Superior
(47) de modo a que a seta fique a apontar para
o chão. Insira o Espaçador do Braço Superior
no lado direito do Eixo de Rotação (26). Repita
esta acção no lado oposto do aparelho
elíptico.
Insira uma Anilha Ondulada Pequena (69) no
lado direito do Eixo de Rotação (26). Depois,
insira o Braço Superior Direito (8) no Eixo de
Rotação. Repita esta acção no lado oposto do
aparelho elíptico.
Aperte um Parafuso M8 x 25mm (56) e uma
Anilha M8 (55) em cada extremidade do Eixo de
Rotação (26) ao mesmo tempo.
Faça subir a Cobertura do Braço Superior
(28) direita. Depois, prima as patilhas de uma
Tampa do Eixo (46) contra o Espaçador do
Braço Superior (47). Repita esta acção no lado
oposto do aparelho elíptico.
Faça descer a Cobertura do Braço Superior (28)
para cobrir os Pinos M8 x 41mm (não apresen-
tados). Repita esta acção no lado oposto do
aparelho elíptico.
13. Identifique o Pedal Direito (14) e o Braço do
Pedal Direito (12), que estão marcados com
autocolantes "Right" (L ou Left indica esquerdo;
R ou Right indica direita), e oriente-os conforme
apresentado.
Fixe o Pedal Direito (14) ao Braço do Pedal
Direito (12) com dois Parafusos M8 x 10mm
(27).
Monte o Pedal Esquerdo (não apresentado)
e o Braço do Pedal Esquerdo (não apresen-
tado) da mesma forma.
12
6
13
12
11
2
Massa
Lubrificante
69
26
28
56
47
Seta
55
14
27
8
46
