COMO AJUSTAR A CORREIA DE TRANSMISSÃO
Se sentir que os pedais escorregam enquanto pedala,
mesmo com a resistência ajustada para o nível mais
elevado, pode ser necessário ajustar a correia de
transmissão.
Para ajustar a correia de transmissão, deve retirar o
pedal esquerdo, o disco do pedal esquerdo e a pro-
tecção esquerda.
Primeiro, consulte os passos 14 e 15 na página 12 e
retire o Braço do Pedal Esquerdo (11).
Consulte o DIAGRAMA AMPLIADO A na página 22.
Com uma chave de fendas plana, retire o Disco do
Pedal esquerdo (15).
Retire todos os Parafusos Auto-Roscantes M4 x 16mm
(52) das Protecções Esquerda e Direita (3, 4).
Em seguida, retire as duas Porcas de Travamento M6
(66). Depois, retire a Protecção Esquerda (3).

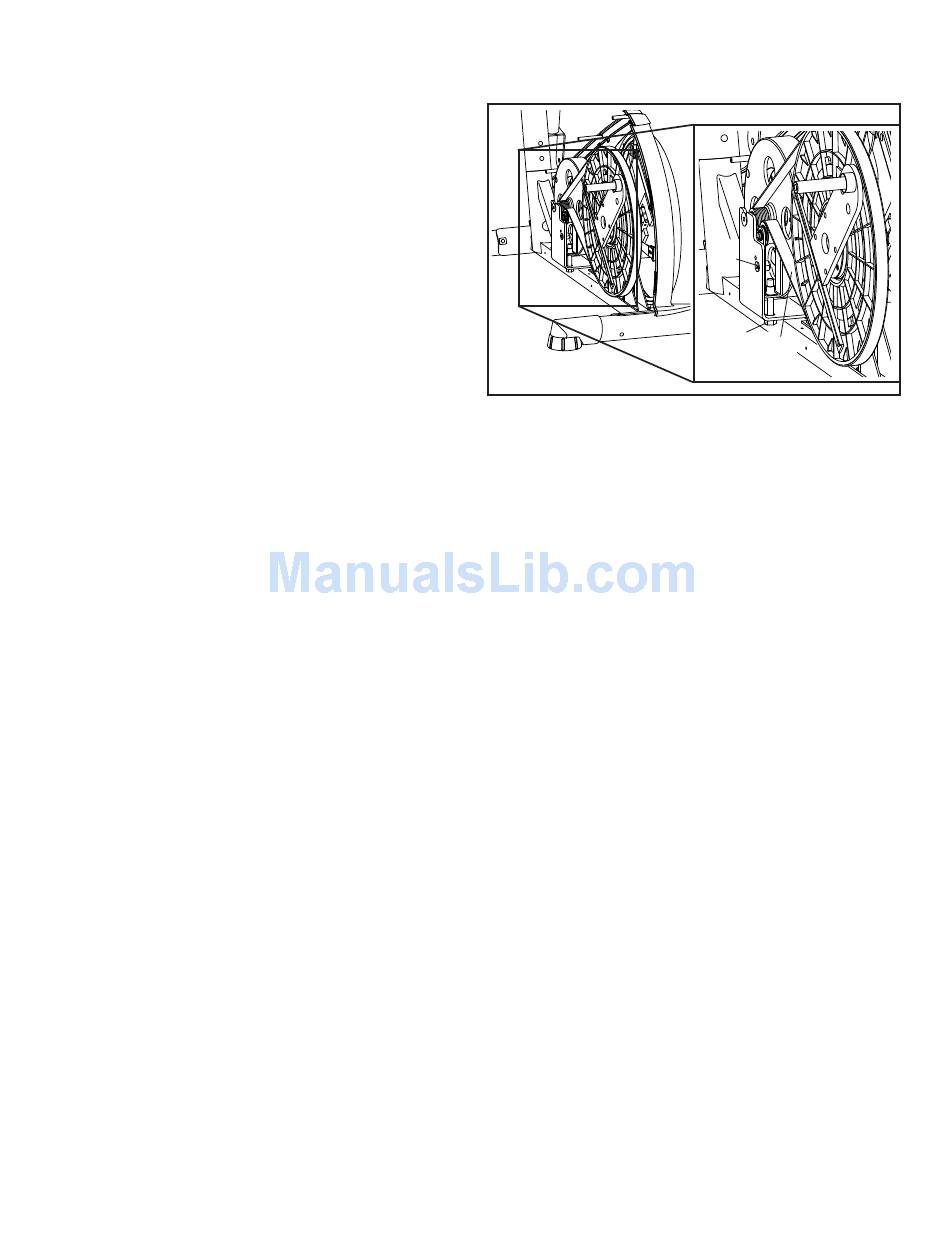

Solte o Parafuso de Cabeça Chata M8 x 22mm (65)
e rode o Pino M10 x 60mm (62) até a Correia de
Transmissão (19) ficar tensa.
Quando a Correia de Transmissão (19) ficar tensa,
aperte o Parafuso de Cabeça Chata M8 x 22mm (65).
Depois, volte a fixar as protecções, o disco do pedal
esquerdo e o braço do pedal esquerdo.
18
65
62
19
