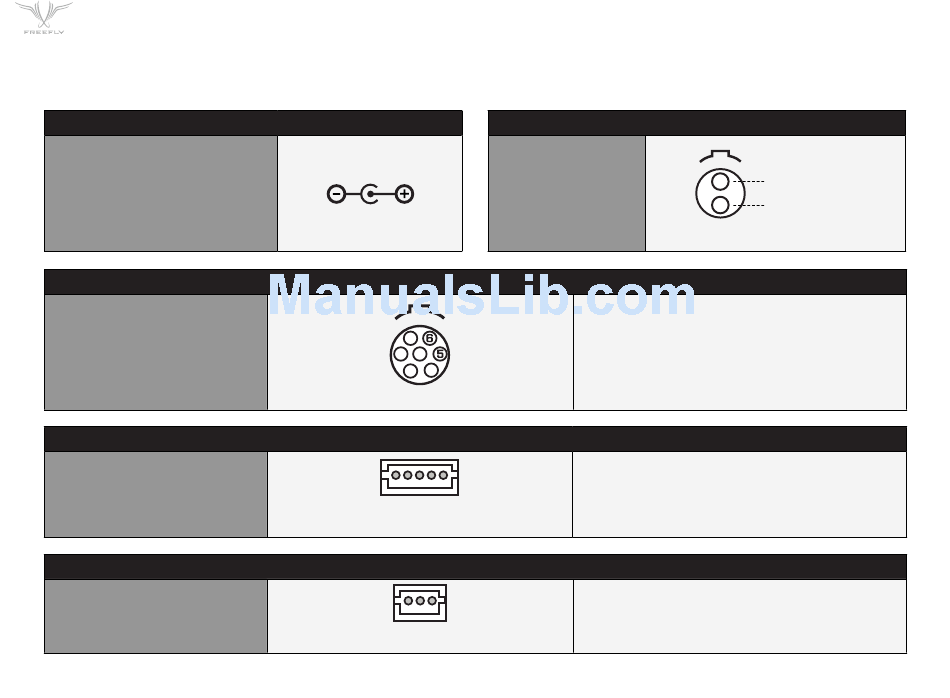

CONNECTORS AND PINOUTS

13-20V DC INPUT
5.5mm 0D
2.1mm ID Barrell Jack Connector
Center Positive
e.g. CUI Inc PP3-002A
RECEIVER DATA PORT
7-pin LEMO
FGG.08.307.CLAD52
RECEIVER DATA PORT
5-pin JST ZH
RECEIVER SPEKTRUM / RECORD OUTPUT PORT
3-pin JST ZH
P8
TYPE
2
307
(LOOKING IN TO CONTROLLER SIDE CONNECTER)
ZHR-5
1 2 3 4 5
(LOOKING IN TO RECEIVER SIDE CONNECTER)
ZHR-3
(LOOKING IN TO RECEIVER SIDE CONNECTER)
12V DC OUTPUT
2-pin LEMO
FGG.08.302.CLAD52
1 - GND
2 - 5V Output, 1A max.
1
3 - GPI01 (0.0V - 3.3V)
7
4 - GPI02 (0.0V - 3.3V)
5 - GPIO3 (0.0V - 3.3V)
4
3
6 - Auxillary Data Out (3.3V digital output)
7 - Auxillary Data In (3.3V digital input, 5V tolerent)
1 - GND
2 - 5V Input
3 - Data In (3.3V digital input, 5V tolerant)
4 - Data Out (3.3V digital output)
5 - GPIO1
1 - 3.3V Input
2 - GNO
3 - Shutter/Record of Spektrum Date Out
1 2 3
TYPE
1
12V DC OUTPUT, 3A MAX
307
2
GNO
(LOOKING IN TO CONTROLLER
SIDE CONNECTER)
(3.3V digital output)
