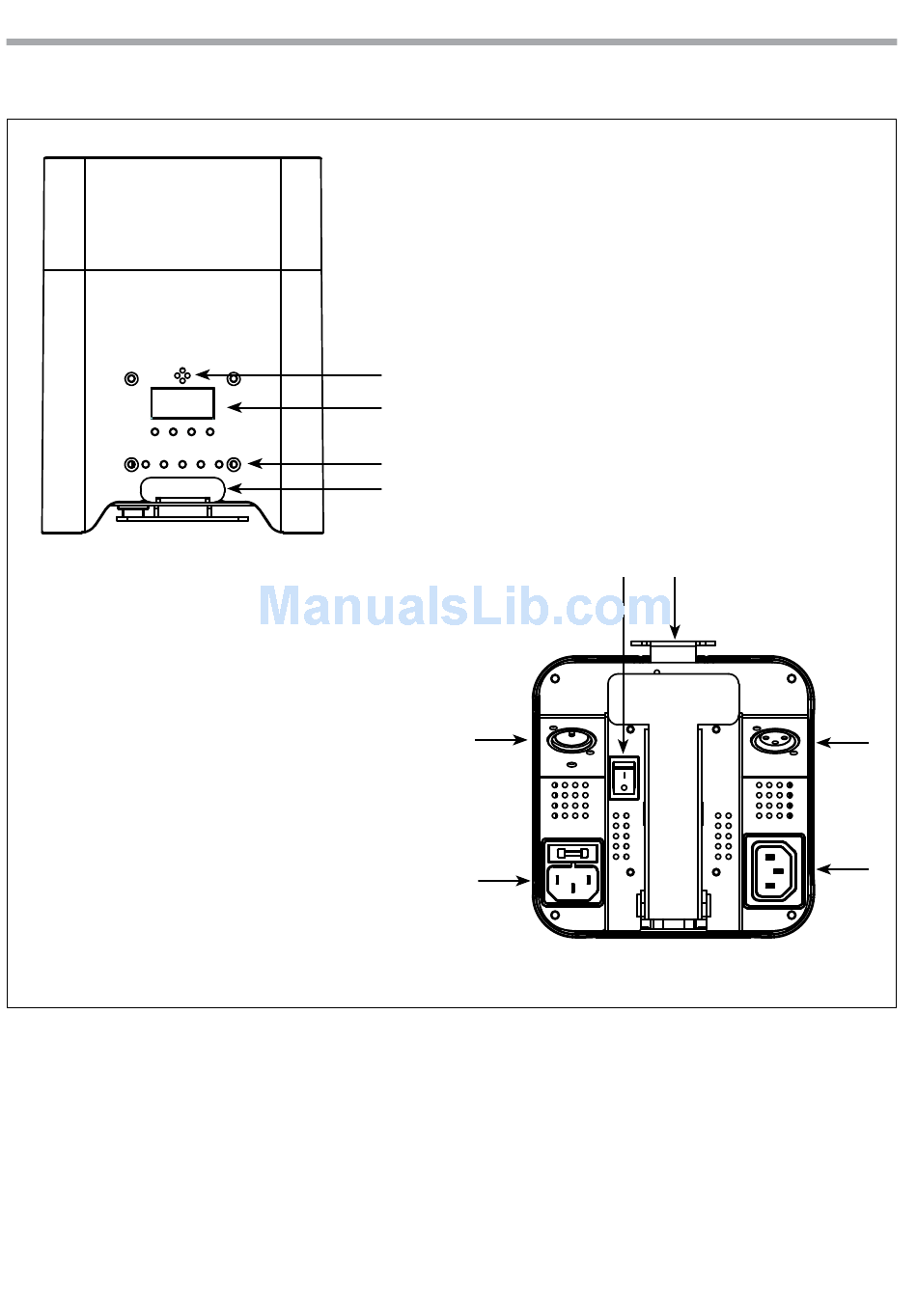

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI
Pannello Laterale
1. MICROFONO per il comando tramite musica.
2. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni.
3. LED DI CONTROLLO CARICA BATTERIA.
4. Piede estraibile per inclinazione tilt (fino a 20°).
5. Interruttore ON/OFF.
6. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +.
7. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
SMARTbAT
1
2
3
4
Fig.3
6
7
(110-240V~/50-60Hz) tramite il cavo di rete
in dotazione. Accanto alla spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.
8. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +.
9. POWER OUT output alimentazione per
connessioni di più unità in serie.
MENU UP DOWN ENTER
4
5
Pannello Inferiore
8
9
Fig.4
