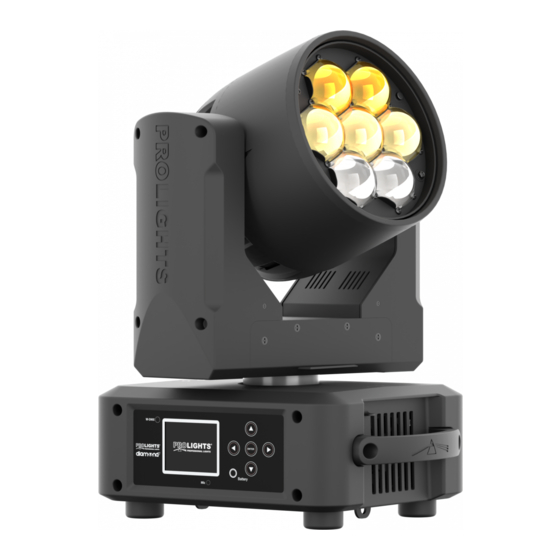

ProLights DIAMOND7 User Manual

Moving head
Hide thumbs
Table of Contents

Advertisement

Quick Links

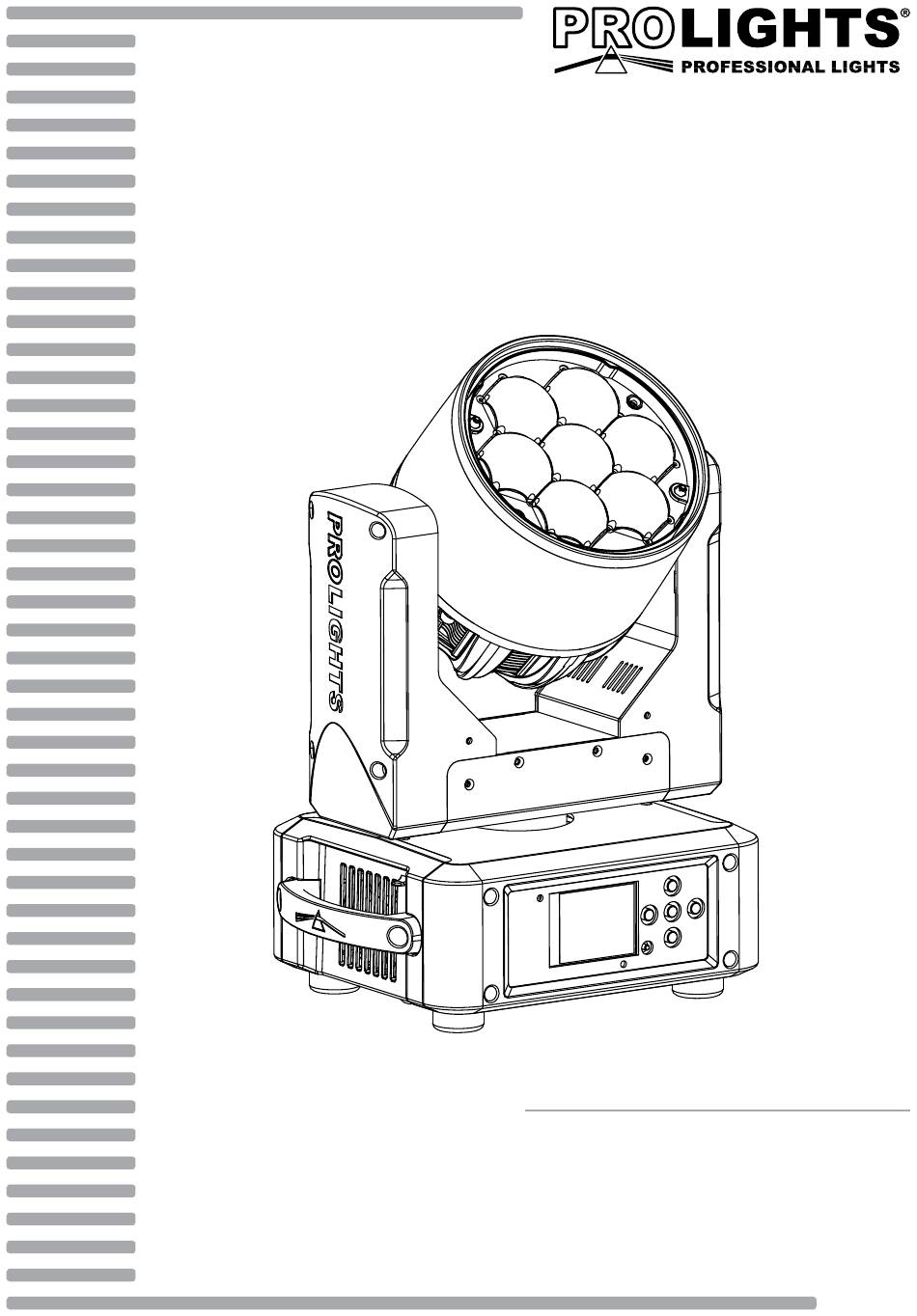

DIAMOND7
MOVING HEAD
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DIAMOND7 and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights DIAMOND7

Summary of Contents for ProLights DIAMOND7

  • Page 1 DIAMOND7 MOVING HEAD USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 19 Display settings 3. 20 Fixture information 3. 21 Reset functions 3. 22 Special functions 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting • DIAMOND7 Packing content • Mount bracket • User manual...

  • Page 4: General Instructions

    DIAMOND7 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

    LDs. DIAMOND7 is equipped with 7x15W RGBW/Full Color Osram Ostar LED driven to 1A and it is the brightest LED fixture in its category offering one of the highest lumen/W ratio in the industry, through the combi- nation of high-end LED source, new optic design ,and the most advanced liquid-cooling system and PSU managment on the maket.
  • Page 6 DIAMOND7 BODY • Pan Angle: 630° • Tilt Angle: 265° • Pan/Tilt Resolution: 8/16 bit • Feedback: Automatic repositioning after accidental movement • Body: Aluminium structure with hi-resistance polycarbonate cover • Body Color: Black, White finishing available CONTROL • Protocols: DMX512, RDM •...
  • Page 7 DIAMOND7 278mm 200mm 10,94in 7,87in Technical drawing 6°- 66° 9700/745lx 0.44/3.95m 5.0m 3263/302lx 0.65/6.50m 7.5m 1494/141lx 0.91/9.68m Lux Center Beam Angle: 6°- 66° Beam Width Photometric data Fig.1...

  • Page 8: Operating Elements And Connections

    DIAMOND7 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. MOVING HEAD 2. ROTARY ARM 3. HANDLE 4. LED INDICATOR "WDMX" 5. MICROPHONE 6. CONTROL PANEL with LCD display and 5 button used to access the control panel functions and manage them. 7. DMX OUT ( 3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX + 8.

  • Page 9: Installation

    2.1 MOUNTING The DIAMOND7 may be set up on a solid and even surface. By means of the fixing facilities of the base- plate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 10: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the DIAMOND7 is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and off via light switch.

  • Page 11: Menu Structure

    DIAMOND7 3.3 MENU STRUCTURE MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð ð Light Max Temperature Value (80°-139° C) ð ð Lamp Adjust Control Value (000-255) ð Value (000-255) ð Pan Fine Value (000-255) ð...
  • Page 12 DIAMOND7 Fixture Model Software Ver. ð ð Reset Pan & Tilt Others ð ð Pan Reverse ON/OFF Movement ð Tilt Reverse ON/OFF ð Pan Degree 540/630 ð Encoders ON/OFF ð Pan/Tilt Mode Standard/Smooth ð ð UI Set Mic Sens. Value (00-99%) ð...

  • Page 13: Slave Receive Mode

    DIAMOND7 ð Password 050 (insert to unlock the following settings) ð Private Reload ON/OFF ð All Reload ON/OFF ð ð Program Play DMX Receive ð Slave Receive Part 1 Receive/Part 2 Receive/Part 3 Receive ð Sequence Alone/Master ð Music Alone/Master ð...

  • Page 14: Operation In Automatic Mode

    Select the desired program on the master unit (described in section 3.5). Use the DMX connectors of the DIAMOND7 and an XLR cable to form a chain of units. Under certain conditions and lengths you want to make a termination as shown on page 17.

  • Page 15: Scenes Record Mode

    Press the LEFT button repeatedly to exit the menu and save changes. 3.6 SCENES RECORD MODE DIAMOND7 is equipped with a built-in DMX recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Proceed as follows to store the sequence of scenes in the unit.

  • Page 16: Sensitivity Microphone

    • Press the LEFT button repeatedly to exit the menu and save changes. 3.11 DMX CONFIGURATION The DIAMOND7 has 5 DMX channel configurations which can be accessed from the control panel. • Press the ENTER button to access the main menu.

  • Page 17: Dmx Addressing

    For operation via light control unit with DMX512 protocol, is sufficient connect the controller to DIA- MOND7. To able to operate the DIAMOND7 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the DIAMOND7.

  • Page 18: Connection Of The Dmx Line

    DIAMOND7 3.13 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 19: Dmx Control

    DIAMOND7 3.15 DMX CONTROL STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50Ch 18 Ch 20 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255...
  • Page 20 DIAMOND7 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50 Ch 18 Ch 20 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 21 DIAMOND7 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50 Ch 18 Ch 20 Ch Green 002 - 002 Blue 003 - 003 White 004 - 004 Red=0, Green->up, Blue=full, White=0 005 - 046 Red=0, Green=full, Blue->down, White=0 047 - 088 Red->up, Green=full, Blue=0, White=0...
  • Page 22 DIAMOND7 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50 Ch 18 Ch 20 Ch PATTERNS Dinamic Pattern 2 048 - 063 Dinamic Pattern 3 064 - 079 Dinamic Pattern 4 080 - 095 Dinamic Pattern 5...
  • Page 23 DIAMOND7 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50 Ch 18 Ch 20 Ch GREEN PIXEL 1 LED Off 000 - 127 LED On 128 - 255 BLUE PIXEL 1 LED Off 000 - 127 LED On...

  • Page 24: Wireless Control Settings

    DIAMOND7 3.16 WIRELESS CONTROL SETTINGS To enable wireless control mode, proceed as follows: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to enter the next menu.

  • Page 25: Display Settings

    - Bright Display - Backlight Brightness. Use the arrow buttons to select a value from 0-31. - Brand Show - Displaying the brand. This function allows you to show the brand “PROLIGHTS” on the display. Select ON to activate or OFF to disable.

  • Page 26: Reset Functions

    • Press the ENTER button to confirm your choice and wait for the recovery of the selected function. 3.22 SPECIAL FUNCTIONS For the DIAMOND7 you can access the following special functions: No Signal Select this feature to set the preferred mode of operation to be activated in case the drive is not present no DMX signal input: •...
  • Page 27 DIAMOND7 Theater Mode Select this function if you want less noise from the machine; the LED output will be limited to decrease the heating and fan speed: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter the next menu.
  • Page 28 DIAMOND7 • Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter the next menu. • Press the UP/DOWN button to scroll through the menu, and then select the Fixture ID and press the ENTER button to enter the next menu.

  • Page 29: Maintenance

    DIAMOND7 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 30: Troubleshooting

    DIAMOND7 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 32 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 33 3. 20 Informazioni sul dispositivo 3. 21 Reset delle funzioni 3. 22 Funzioni speciali 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi • DIAMOND7 Contenuto dell'imballo: • Staffa di fissaggio • Manuale utente...

  • Page 34: Avvertenze Generali

    DIAMOND7 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 35: Introduzione

    La modalità “Beam” entra in azione quando DIAMOND7 è impiegato con zoom a 6°, riproducendo un fa- scio di luce parallelo per creare effett a mezz’ aria. La modalità “FX” è ottenuta mediante la combinazione delle lenti a nido d’ape senza interspazi per potenziare l’interpolazione dei LED, controllo pixel di ogni...
  • Page 36 DIAMOND7 EFFETTI DINAMICI • Pixel Pattern: Pattern dinamici e statici preprogrammati • Generatore effetti: Regolazione foreground/background color, index, velocità, verso CORPO • Pan Angle: 630° • Tilt Angle: 265° • Risoluzione Pan/Tilt: bit 8/16 bit • Feedback: Riposizionamento automatico in seguito a spostamenti acciden •...
  • Page 37 DIAMOND7 278mm 200mm 10,94in 7,87in Disegno tecnico 6°- 66° 9700/745lx 0.44/3.95m 5.0m 3263/302lx 0.65/6.50m 7.5m 1494/141lx 0.91/9.68m Lux Center Beam Angle: 6°- 66° Beam Width Diagramma di luminosità Fig.1...

  • Page 38: Elementi Di Comando E Di Collegamento

    DIAMOND7 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. TESTA MOBILE 2. BRACCIO GIREVOLE 3. MANIGLIA PER TRASPORTO 4. INDICATORE LED "WDMX" 5. MICROFONO 6. PANNELLO DI CONTROLLO con display LCD e 5 pulsanti per l'accesso e gestione delle diverse funzioni.

  • Page 39: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il DIAMOND7 può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 40: Funzioni E Impostazioni

    è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il DIAMOND7 dispone di un display LCD e di 5 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.4). Battery...

  • Page 41: Struttura Menu

    DIAMOND7 3.3 STRUTTURA MENU MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð ð Light Max Temperature Value (80°-139° C) ð ð Lamp Adjust Control Value (000-255) ð Value (000-255) ð Pan Fine Value (000-255) ð...
  • Page 42 DIAMOND7 Fixture Model Software Ver. ð ð Reset Pan & Tilt Others ð ð Pan Reverse ON/OFF Movement ð Tilt Reverse ON/OFF ð Pan Degree 540/630 ð Encoders ON/OFF ð Pan/Tilt Mode Standard/Smooth ð ð UI Set Mic Sens. Value (00-99%) ð...

  • Page 43: Modalità Slave Receive

    Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.5. Servirsi dei connettori DMX del DIAMOND7 e di un cavo XLR per formare una catena di unità. In certe con- dizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 19.

  • Page 44: Operazioni In Modalità Automatica

    DIAMOND7 3.5 OPERAZIONI IN MODALITÀ AUTOMATICA L’unità può svolgere il suo programma Show autonomamente. Prima di inviare un programma automatico in esecuzione è necessario impostare l’unità come Master/Alone: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Program, quindi premere il tasto ENTER per accedere al menu successivo Play.

  • Page 45: Modalità Scenes Records

    Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.6 MODALITÀ SCENES RECORD DIAMOND7 è dotato di un registratore DMX integrato attraverso il quale è possibile trasmettere, dal vostro Controller DMX al dispositivo, le scene programmate. Procedere come segue per memorizzare la sequenza di scene da mandare in esecuzione.

  • Page 46: Collegamento

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.11 CONFIGURAZIONI CANALI DMX DIAMOND7 dispone di 5 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto ENTER per accedere al menu principale.
  • Page 47 DIAMOND7 Numero Indirizzo di Indirizzo DMX Prossimo indirizzo di start Prossimo indirizzo di start Prossimo indirizzo di start canali DMX start (esempio) occupati possibile per unità n°1 possibile per unità n°2 possibile per unità n°3 33-51 33-58 33-82 33-50 33-52...

  • Page 48: Collegamenti Della Linea Dmx

    DIAMOND7 3.13 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 49: Canali Dmx

    DIAMOND7 3.15 CANALI DMX STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50Ch 18 Ch 20 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255...
  • Page 50 DIAMOND7 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50 Ch 18 Ch 20 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 51 DIAMOND7 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50 Ch 18 Ch 20 Ch Green 002 - 002 Blue 003 - 003 White 004 - 004 Red=0, Green->up, Blue=full, White=0 005 - 046 Red=0, Green=full, Blue->down, White=0 047 - 088 Red->up, Green=full, Blue=0, White=0...
  • Page 52 DIAMOND7 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50 Ch 18 Ch 20 Ch PATTERNS Dinamic Pattern 2 048 - 063 Dinamic Pattern 3 064 - 079 Dinamic Pattern 4 080 - 095 Dinamic Pattern 5...
  • Page 53 DIAMOND7 STAND EXT-1 EXT-2 BAS-8 BAS-16 FUNCTION Value 19 Ch 26 Ch 50 Ch 18 Ch 20 Ch GREEN PIXEL 1 LED Off 000 - 127 LED On 128 - 255 BLUE PIXEL 1 LED Off 000 - 127 LED On...

  • Page 54: Impostazione Controllo Wireless

    DIAMOND7 3.16 IMPOSTAZIONE CONTROLLO WIRELESS Per abilitare la modalità di controllo wireless procedere nel seguente modo: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Connect, quindi premere il tasto ENTER per accedere al menu successivo.

  • Page 55: Impostazioni Display

    - Brand Show - Visualizzazione del brand. Questa funzione permette di scegliere se visualizzare o meno il brand “PROLIGHTS” sul display. Selezionare ON per attivare la funzione oppure OFF per disattivar- - Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo, per evitare, ad esempio, manomissioni delle impostazioni.

  • Page 56: Reset Delle Funzioni

    • Premere il tasto ENTER per confermare la scelta ed attendere il ripristino della funzione selezionata. 3.22 FUNZIONI SPECIALI Per DIAMOND7 è possibile accedere alle seguenti funzioni speciali: No Signal Selezionare questa funzione per impostare la modalità di funzionamento preferita da attivare nel caso in cui nell’unità...
  • Page 57 • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. Fixture ID e RDM DIAMOND7 possiede la funzione di RDM (Remote Device Management) che rende possibile il control- lo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sottomenu dell’unità.
  • Page 58 DIAMOND7 • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER per accedere al menu successivo. • Premere il tasto UP/DOWN per selezionare Fixture ID e premere il tasto ENTER per accedere al menu successivo.

  • Page 59: Manutenzione

    DIAMOND7 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 60: Risoluzione Dei Problemi

    DIAMOND7 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 61 DIAMOND7...
  • Page 64 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
