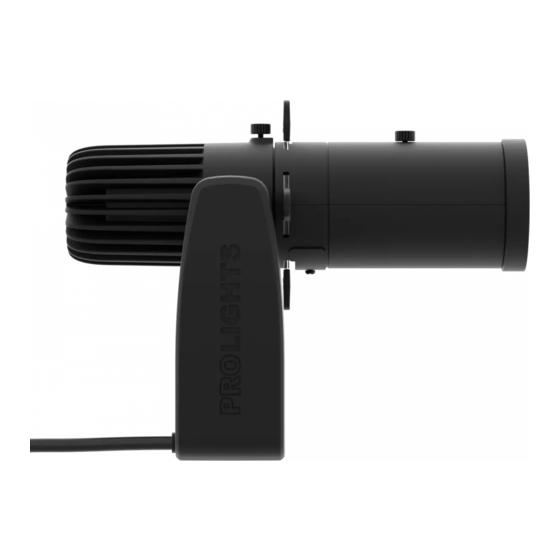

  • Page 1 MINIECLIPSE MINIECLIPSETR MINI LED ELLIPSOIDAL Optics (not included) MINIECLIPSE MINIECLIPSEL • MINIECLIPSETU • MINIECLIPSEL19 • MINIECLIPSEDY • MINIECLIPSEL26 • MINIECLIPSEL36 • MINIECLIPSEL50 Optics (not included) MINIECLIPSETR MINIECLIPSETRL • MINIECLIPSETRTU • MINIECLIPSETRL19 • MINIECLIPSETRDY • MINIECLIPSETRL26 • MINIECLIPSETRL36 • MINIECLIPSETRL50 MANUALE UTENTE...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali 1 Introduzione 1. 1 MINIECLIPSE Descrizione e specifiche tecniche 1. 2 MINIECLIPSETR Descrizione e specifiche tecniche 1. 3 Configurazione MINIECLIPSE/TR 1. 4 Elementi di comando e di collegamento 2 Installazione 2.

  • Page 4: Sicurezza

    MINIECLIPSE - MINIECLIPSETR ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    MINIECLIPSE - MINIECLIPSETR INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    1.1 MINIECLIPSE - DESCRIZIONE E SPECIFICHE TECNICHE MINIECLIPSE è il nuovo concept di mini LED ellissoidale, dotato di un elegante design, ottica di precisio- ne, facilità d’uso, proiezione luminosa e nitida dell’immagine, il tutto in un corpo compatto, grande solo un quarto rispetto agli ellissoidali tradizionali.
  • Page 7 MINIECLIPSE - MINIECLIPSETR 1.2 MINIECLIPSETR - DESCRIZIONE E SPECIFICHE TECNICHE MINIECLIPSETR è il nuovo concept di mini LED ellissoidale, dotato di un elegante design, ottica di precisio- ne, facilità d’uso, proiezione luminosa e nitida dell’immagine, il tutto in un corpo compatto, grande solo un quarto rispetto agli ellissoidali tradizionali.

  • Page 8: Configurazione Minieclipse/Tr

    MINIECLIPSE/TR DY Reflector Housing Reflector Housing Versione Tungsten Versione Daylight Temp. colore: 3100K Temp. colore: 5600K MINIECLIPSE/TR L19 MINIECLIPSE/TR L26 Ottica per sagomatore MINIECLIPSE, Ottica per sagomatore MINIECLIPSE, angolo 19° angolo 26° MINIECLIPSE/TR TU(19°) MINIECLIPSE/TR TU(26°) 19° 26° 1.0m 1.0m 7920lx 0.33m...
  • Page 9 MINIECLIPSE - MINIECLIPSETR MINIECLIPSE/TR L36 MINIECLIPSE/TR L50 Ottica per sagomatore MINIECLIPSE, Ottica per sagomatore MINIECLIPSE, angolo 36° angolo 50° MINIECLIPSE/TR TU(36°) MINIECLIPSE/TR TU(50°) 36° 50° 1.0m 1.0m 2547lx 0.46m 1440lx 0.93m 3.0m 3.0m 283lx 1.39m 160lx 2.80m 5.0m 5.0m 102lx 2.31m...

  • Page 10: Elementi Di Comando E Di Collegamento

    MINIECLIPSE - MINIECLIPSETR 1.4 ELEMENTI DI COMANDO E COLLEGAMENTI MINIECLIPSE MINIECLIPSETR Fig.3 1. MINIECLIPSE/MINIECLIPSETR sagomatore 2. VITE DI FISSAGGIO OTTICA SAGOMATORE 7. VITE DI REGOLAZIONE ZOOM E MESSA A 3. SAFETY EYE per l’aggancio al cavo di sicurezza FUOCO per zoommare l'immagine proiettata 4.

  • Page 11: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO MINIECLIPSE/MINIECLIPSETR è stato progettato per applicazioni in campo commerciale, musei, ristoranti, chiese, teatri educativi e qualsiasi altro ambito in cui le dimensioni rappresentano un fattore importante. Per il fissaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità...

  • Page 12: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il MINIECLIPSE, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50- 60Hz). Effettuare le regolazioni del dimmer e dello zoom mediante le relative manopole. Dopo l’utilizzo spegnere il dispositivo, staccare la spina dalla presa di rete.
  • Page 13 Note...
  • Page 14 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 15 TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information 1 Introduction 1. 1 MINIECLIPSE Description and specifications 1. 2 MINIECLIPSETR Description and specifications 1. 3 The configurations MINIECLIPSE/TR 1. 4 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3.

  • Page 16: Safety

    MINIECLIPSE - MINIECLIPSETR WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there-...

  • Page 17: General Information

    MINIECLIPSE - MINIECLIPSETR GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 18: Introduction

    - 1 - INTRODUCTION 1.1 MINIECLIPSE - DESCRIPTION AND TECHNICAL SPECIFICATIONS MINIECLIPSE is a new concept of mini LED ellipsoidal, performing a stylish design, ease of use, precise optics, sharp image projection and bright-even projection, in a compact housing that is just one-fourth of the traditional ellipsoidals.
  • Page 19 MINIECLIPSE - MINIECLIPSETR 1.2 MINIECLIPSETR - DESCRIPTION AND TECHNICAL SPECIFICATIONS MINIECLIPSETR is a new concept of mini LED ellipsoidal, performing a stylish design, ease of use, precise optics, sharp image projection and bright-even projection, in a compact housing that is just one-fourth of the traditional ellipsoidals.

  • Page 20: The Configurations Minieclipse/Tr

    MINIECLIPSE - MINIECLIPSETR 1.3 THE CONFIGURATIONS MINIECLIPSE/TR Configuration MINIECLIPSE/TR TU MINIECLIPSE/TR DY Reflector Housing Reflector Housing Tungsten version Daylight version Col. temperature: 3100K Col. temperature: 5600K MINIECLIPSE/TR L19 MINIECLIPSE/TR L26 Optics for MINIECLIPSE/TR profiler, Optics for MINIECLIPSE7TR profiler, 19° beam 26°...
  • Page 21 MINIECLIPSE - MINIECLIPSETR MINIECLIPSE/TR L36 MINIECLIPSE/TR L50 Optics for MINIECLIPSE/TR profiler, Optics for MINIECLIPSE/TR profiler, 36° beam 36° beam MINIECLIPSE/TR TU(36°) MINIECLIPSE/TR TU(50°) 36° 50° 1.0m 1.0m 2547lx 0.46m 1440lx 0.93m 3.0m 3.0m 283lx 1.39m 160lx 2.80m 5.0m 5.0m 102lx 2.31m...

  • Page 22: Operating Elements And Connections

    MINIECLIPSE - MINIECLIPSETR 1.4 OPERATING ELEMENTS AND CONNECTIONS MINIECLIPSE MINIECLIPSETR Fig.3 1. MINIECLIPSE/MINIECLIPSETR 6. MINIECLIPSEL/MINIECLIPSETRL optics profiler 2. LOCKING KNOB for optics profiler 7. LENS FOCUS KNOBS 3. SAFETY EYE to attach safety cable. 8. SHUTTER 4. ROTARY ARM 9. GOBO HOLDER 5.

  • Page 23: Installation

    - 2 - INSTALLATION 2.1 MOUNTING MINIECLIPSE/MINIECLIPSETR is designed for applications in exhibition areas, commercial spaces, muse- ums, restaurant, churches, and any other installation where size is an important factor. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 24: Functions And Settings

    - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION To turn on the MINIECLIPSE connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation. You can also adjust the dimmer and zoom using the knobs.
