ProLights Fury FY700S User Manual

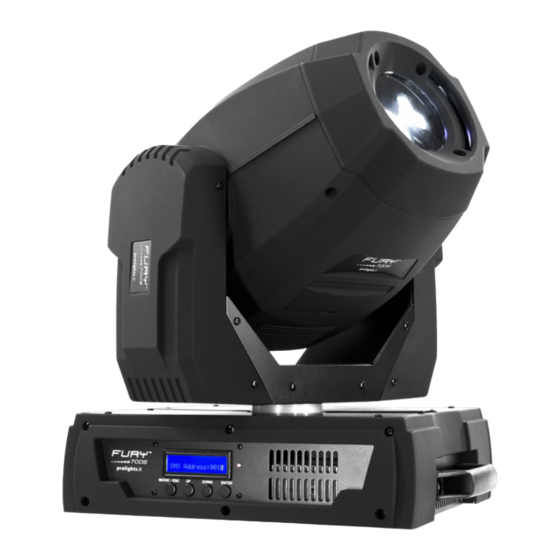

High-power led moving-spot
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
FURY FY700S
HIGH-POWER LED
MOVING-SPOT
Manuale Utente
User Manual
IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Fury FY700S and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights Fury FY700S

Summary of Contents for ProLights Fury FY700S

  • Page 1 FURY FY700S HIGH-POWER LED MOVING-SPOT Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Gobos 4. 3 Sostituzione gobos 4. 4 Sostituzione fusibile 4. 5 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • FURY FY700S • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    FURY FY700S ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    FURY FY700S INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Descrizione

    FURY FY700S - 1 - DESCRIZIONE 1.1 SPECIFICHE TECNICHE Sorgente luminosa e ottica • 1 x 225W LED bianco ad alta resa luminosa • Luminosità: 95000 Lux @1mt • Angolo di proiezione: 18° • Gruppo ottico ad alta resa luminosa • Lenti antiriflesso ad alta definizione con trattamento acromatico...
  • Page 7 FURY FY700S Alimentazione • Alimentazione: 100-240V 50/60Hz • Consumo ad emissione massima: 380 W Peso e dimensioni • Peso: 20,5 kg • Dimensioni (LxAxP): 420x525x304 mm Fig.1 Diagramma di luminosità 18° 1.0m 95500lx 0.32m 3.0m 11500lx 0.96m 5.0m 4500lx 1.60m Lux Center Beam Angle: 18 °...

  • Page 8: Elementi Di Comando E Di Collegamento

    FURY FY700S 1.2 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.3 5 6 7 8 9 10 11 Vista A Vista B...
  • Page 9 FURY FY700S 1. TESTA MOBILE 8. Tasto ENTER per entrare nel menu selezionato 2. BRACCIO GIREVOLE o confermare un’impostazione del menu. 3. MANIGLIA PER TRASPORTO 9. Indicatore luminoso DMX 4. DISPLAY LCD 10. DMX IN (XLR a 3 poli): 5. Tasto MODE ESC per selezionare il menu 1 = massa, 2 = DMX -, 3 = DMX + d’impostazione o tornare ad un livello del...

  • Page 10: Installazione

    2.1 MONTAGGIO Il FURY FY700S può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può es- sere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 11: Struttura Menu

    FURY FY700S Esempio MENU SUB-MENU Funzione corrente Funzione corrente Premere UP/DOWN per Premere UP/DOWN per DMX Address 1.DMX Address < scorrere attraverso il selezionare il valore Address:001 2.Run menu desiderato Premere ENTER Funzione successiva Opzione funzione per accedere al sub-menu 3.3 STRUTTURA MENU...
  • Page 12 FURY FY700S Per accedere alla parte di menu riservata alle impostazioni del dispositivo procedere nel seguente modo: • Tenere premuto il tasto MODE/ESC fino a quando sul display non appare [Password:0000]. • Inserire la password [2323] e premere il tasto ENTER per confermare.

  • Page 13: Modalità Automatica

    • Premere il tasto MODE/ESC per tornare indietro o attendere alcuni secondi per uscire dal menu di imposta- zione. • Servirsi dei connettori DMX del FURY FY700S e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.

  • Page 14: Indirizzamento Dmx

    • Premere il tasto MODE/ESC per tornare indietro o attendere alcuni secondi per uscire dal menu di imposta- zione. Per poter comandare il FURY FY700S con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul FY700S l’indirizzo di start 33.

  • Page 15: Collegamenti Della Linea Dmx

    FURY FY700S 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:...

  • Page 16: Tabella Canali Dmx

    FURY FY700S 3.12 TABELLA CANALI DMX BASIC Function in BASIC mode Value 540° 000 - 255 TILT 270° 000 - 255 COLOR WHEEL White 000 - 007 Blue 008 - 015 Yellow 016 - 023 Pink 024 - 031 Green...
  • Page 17 FURY FY700S Function in BASIC mode Value Gobo 6 shake with increasing speed 180 - 199 Gobo 7 shake with increasing speed 200 - 219 Positive rainbow effect with increasing speed 220 - 237 Negative rainbow effect with increasing speed...
  • Page 18 FURY FY700S Function in BASIC mode Value DIMMER 0 - 100% mechanic dimmer 000 - 255 FOCUS Motorized focus, zoom out to zoom in 000 - 255 IRIS Iris (big to small) 000 - 063 Auto zoom with increasing speed...
  • Page 19 FURY FY700S ADVANCE Function in ADVANCE mode Value 540° 000 - 255 TILT 270° 000 - 255 3 PAN 16 BIT Pan spinner 000 - 255 3 TILT 16 BIT Tilt spinner 000 - 255 X/Y SPEED Pan/Tilt controllable speed with decreasing...
  • Page 20 FURY FY700S Function in ADVANCE mode Value Gobo 1 shake with increasing speed 080 - 099 Gobo 2 shake with increasing speed 100 - 119 Gobo 3 shake with increasing speed 120 - 139 Gobo 4 shake with increasing speed...
  • Page 21 FURY FY700S Function in ADVANCE mode Value DIMMER 0-100% mechanic dimmer 000 - 255 FOCUS Motorized focus, zoom out to zoom in 000 - 255 IRIS Iris (big to small) 000 - 063 Auto zoom with increasing speed 064 - 127...
  • Page 22 FURY FY700S Function in ADVANCE mode Value Effect 5 050 - 059 Effect 6 060 - 069 Effect 7 070 - 079 Effect 8 080 - 089 Effect 9 090 - 099 Effect 10 100 - 109 Effect 11 110 - 119...

  • Page 23: Impostazioni Del Proiettore

    FURY FY700S 3.13 IMPOSTAZIONI DEL PROIETTORE Per il FURY FY700S è possibile modificare i parametri relativi al dispositivo: Impostazione funzioni proiettore • Premere il tasto MODE/ESC per entrare nel menu principale e scorrere con il tasto UP/DOWN per selezionare la funzione desiderata, quindi premere il tasto ENTER.

  • Page 24: Manutenzione

    FURY FY700S - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 25: Sostituzione Gobos

    FURY FY700S 4.3 SOSTITUZIONE GOBOS I gobos rotanti, nella ruota, possono essere cambiati e sostituiti, per esempio, con propri gobos: 1. Staccare la spina dalla presa di rete. 2. Rimuovere le coperture per accedere alla ruota gobos. 3. Girare la ruota, come indicato nella figura 10, in modo che il gobo da sostituire si trovi in alto.

  • Page 26: Sostituzione Fusibile

    FURY FY700S 4.4 SOSTITUZIONE FUSIBILE 1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato con uno dello stesso tipo e valore. 2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto; sosti- tuire il fusibile con uno identico per tipologia e valore.
  • Page 29 3. 13 Fixture settings 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Gobos 4. 3 Replacement of the gobos 4. 4 Fuse replacement 4. 5 Trouble shooting Warranty Packing content • FURY FY700S • Power cable • User manual...

  • Page 30: Safety

    FURY FY700S WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there-...

  • Page 31: General Information

    FURY FY700S GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 32: Description

    FURY FY700S - 1 - DESCRIPTION 1.1 TECHNICAL SPECIFICATIONS Light source and optics • 1 x 225W high-power white LED • Brightness: 95000 Lux @1mt • Projection angle: 18° • High efficiency optical system • High definition anti-reflection lenses with achromatic coating • Focus: motorized focusing, from 2 m to infinity...
  • Page 33 FURY FY700S Power supply • Power unit: 100-240V 50/60Hz • Max power consumption: 380 W Structure and moving body • Weight: 20,5 kg • Dimensions (WxHxD): 420x525x304 mm Fig.1 Photometric data 18° 1.0m 95500lx 0.32m 3.0m 11500lx 0.96m 5.0m 4500lx 1.60m...

  • Page 34: Operating Elements And Connections

    FURY FY700S 1.2 OPERATING ELEMENTS AND CONNECTIONS Fig.3 5 6 7 8 10 11 View A View B...
  • Page 35 FURY FY700S 1. MOVING HEAD 8. ENTER button: enter the currently selected 2. ROTARY ARM menu or confirm the current function value. 3. HANDLE 9. LED indicator DMX 4. LCD DISPLAY 10. DMX IN (3-pole XLR): 5. MODE ESC button: scroll through the main 1 = ground, 2 = DMX -, 3 = DMX + menu or exits from the current submenu.

  • Page 36: Installation

    - 2 - INSTALLATION 2.1 MOUNTING The FURY FY700S may be set up on a solid and even surface. By means of the fixing facilities of the base- plate, the unit can also be mounted upside down to a cross arm.

  • Page 37: Menu Structure

    FURY FY700S Example MENU SUB-MENU Current mode Current mode Press UP/DOWN buttons Press UP/DOWN DMX Address 1.DMX Address < to navigate through buttons to select the Address:001 2.Run the menu list value Press ENTER button to Next mode Option access the sub-menu 3.3 MENU STRUCTURE...
  • Page 38 FURY FY700S The FURY FY700S contains a password-protected mode which allows you to calibrate and troubleshoot any small issues you may have during normal operation. In order to access this mode, do the following: • Press and hold the button MODE/ESC for at least 10 seconds.

  • Page 39: Automatic Mode

    • Press the MODE/ESC button to go back or to meet the waiting time to exit the setup menu. The tables on page 14 indicate the operating mode and DMX value. The FURY FY700S is equipped with 3-pole XLR connections.

  • Page 40: Dmx Addressing

    • Press the MODE/ESC button to go back or to meet the waiting time to exit the setup menu. To able to operate the FURY FY700S with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the FY700S.

  • Page 41: Connection Of The Dmx Line

    FURY FY700S 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug...

  • Page 42: Dmx Control

    FURY FY700S 3.12 DMX CONTROL BASIC Function in BASIC mode Value 540° 000 - 255 TILT 270° 000 - 255 COLOR WHEEL White 000 - 007 Blue 008 - 015 Yellow 016 - 023 Pink 024 - 031 Green 032 - 039...
  • Page 43 FURY FY700S Function in BASIC mode Value Gobo 6 shake with increasing speed 180 - 199 Gobo 7 shake with increasing speed 200 - 219 Positive rainbow effect with increasing speed 220 - 237 Negative rainbow effect with increasing speed...
  • Page 44 FURY FY700S Function in BASIC mode Value DIMMER 0 - 100% mechanic dimmer 000 - 255 FOCUS Motorized focus, zoom out to zoom in 000 - 255 IRIS Iris (big to small) 000 - 063 Auto zoom with increasing speed...
  • Page 45 FURY FY700S ADVANCE Function in ADVANCE mode Value 540° 000 - 255 TILT 270° 000 - 255 3 PAN 16 BIT Pan spinner 000 - 255 3 TILT 16 BIT Tilt spinner 000 - 255 X/Y SPEED Pan/Tilt controllable speed with decreasing...
  • Page 46 FURY FY700S Function in ADVANCE mode Value Gobo 1 shake with increasing speed 080 - 099 Gobo 2 shake with increasing speed 100 - 119 Gobo 3 shake with increasing speed 120 - 139 Gobo 4 shake with increasing speed...
  • Page 47 FURY FY700S Function in ADVANCE mode Value DIMMER 0-100% mechanic dimmer 000 - 255 FOCUS Motorized focus, zoom out to zoom in 000 - 255 IRIS Iris (big to small) 000 - 063 Auto zoom with increasing speed 064 - 127...
  • Page 48 FURY FY700S Function in ADVANCE mode Value Effect 5 050 - 059 Effect 6 060 - 069 Effect 7 070 - 079 Effect 8 080 - 089 Effect 9 090 - 099 Effect 10 100 - 109 Effect 11 110 - 119...

  • Page 49: Fixture Settings

    • Press the MENU button to go back or wait some seconds for automatic exit from the menu. Setting service functions The FURY FY700S contains a password-protected mode which allows you to calibrate and trouble- shoot any small issues you may have during normal operation. In order to access this mode, do the following: • Press and hold the button MODE/ESC for at least 10 seconds.

  • Page 50: Maintenance

    FURY FY700S - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 51: Replacement Of The Gobos

    FURY FY700S 4.3 REPLACEMENT OF THE GOBOS The rotating gobos can be replaced and e. g. be exchanged for individual gobos. 1. Disconnect the main plug from the socket. 2. Remove the part of the pan head. 3. Turn the gobo wheel as indicated in fig.10 in such a way that the gobo to be replaced is on top.

  • Page 52: Fuse Replacement

    FURY FY700S 4.4 FUSE REPLACEMENT 1. With a flat head screwdriver, wedge the fuse holder out of its housing and remove the blown fuse from its holder. 2. Replace the blown fuse with a fuse of the exact same type and rating.
  • Page 53 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 56 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
