3.17 COLLEGAMENTO
1. Collegare l'uscita DMX OUT dell'unità principale con l'ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 poli.
2. Collegare l'uscita DMX OUT della prima unità secondaria con l'ingresso DMX IN della seconda unità
secondaria ecc.
3.18 MODALITÀ DMX
• Per poter entrare nella modalità DMX, premere il tasto MENU fino a quando sul display non appare
[CH4], [CH6] o [CH10], quindi premere ENTER per confermare.
• Utilizzare i tasti UP/DOWN per impostare l'indirizzo DMX desiderato [d001 - d512]. Tenere premuto per lo
scorrimento veloce.
• Premere ENTER per confermare
Le tabelle a pagina 19 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l'unità possiede dei contatti XLR a 3 poli.

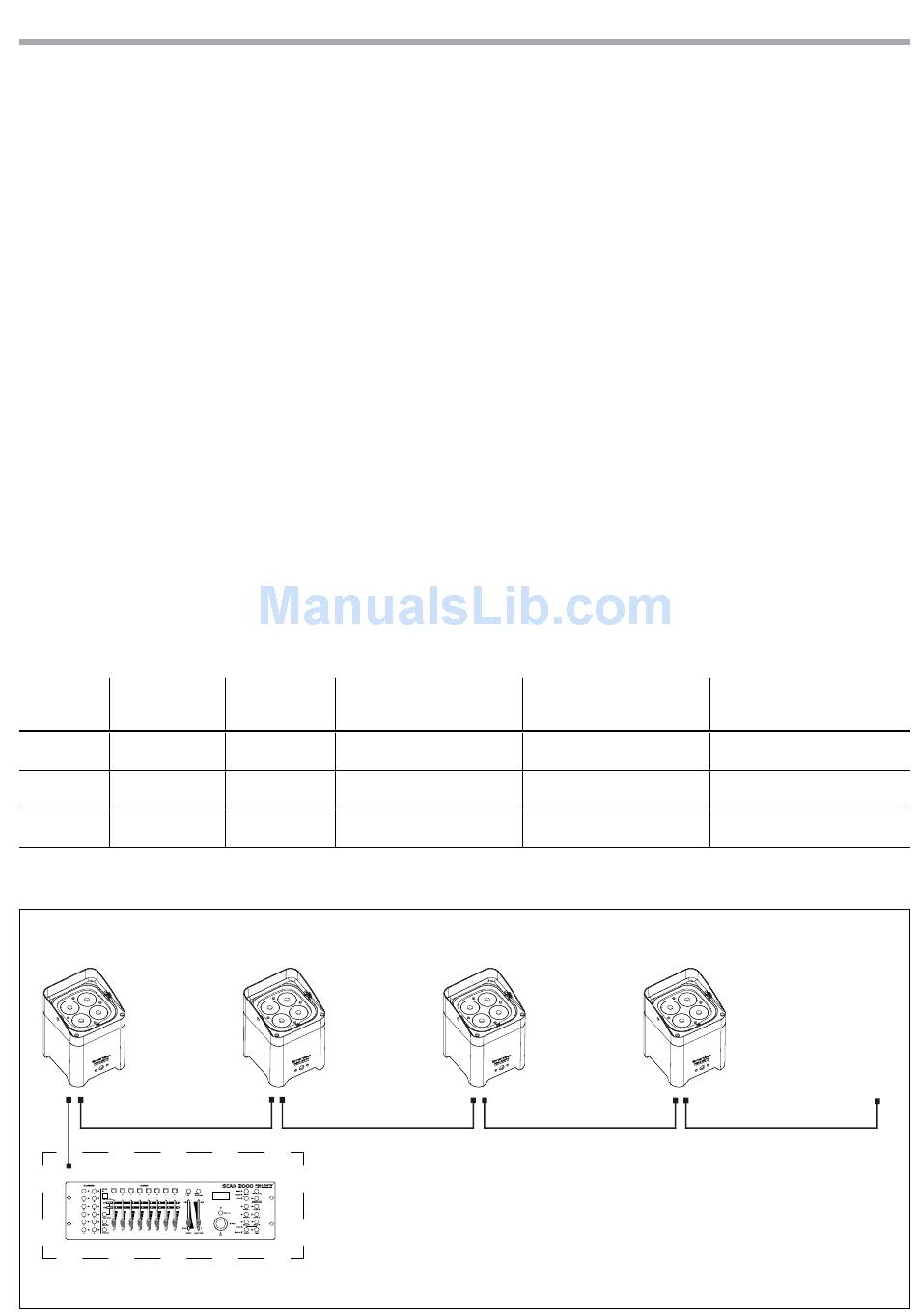

3.19 INDIRIZZAMENTO DMX
Per poter comandare lo SMARTBAT con un'unità di comando luce, occorre impostare l'indirizzo di start
DMX per il primo canale DMX. Se, per esempio, sull'unità di comando è previsto l'indirizzo 33 per coman-
dare la funzione del primo canale DMX, si deve impostare sul SMARTBAT l'indirizzo di start 33. Le altre
funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. A pagina seguente un
esempio con indirizzo 33 di start:
Numero
Indirizzo di
canali DMX
start (esempio)
4
33
6
33
10
33
DMX Address: 33
DMX512 Controller
SMARTbAT
Indirizzo DMX
Prossimo indirizzo di start
occupati
possibile per unità n°1
33-36
33-38
33-42
DMX Address: 39
Esempio di configurazione a 6 canali DMX
Prossimo indirizzo di start
possibile per unità n°2
37
39
43
DMX Address: 45
Prossimo indirizzo di start
possibile per unità n°3
41
45
53
DMX Address: 51
17
45
51
63
. . . . . . . . . . . .
Fig.10
