Summary of Contents for ProLights PIXIEZOOM

  • Page 1 PIXIEZOOM PARLED ZOOM USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 20 Fan mode 3. 21 White balance 3. 22 KeyLock 3. 23 RDM 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting • PIXIEZOOM Packing content • Mount bracket • Power cable • User manual...

  • Page 4: General Instructions

    PIXIEZOOM WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

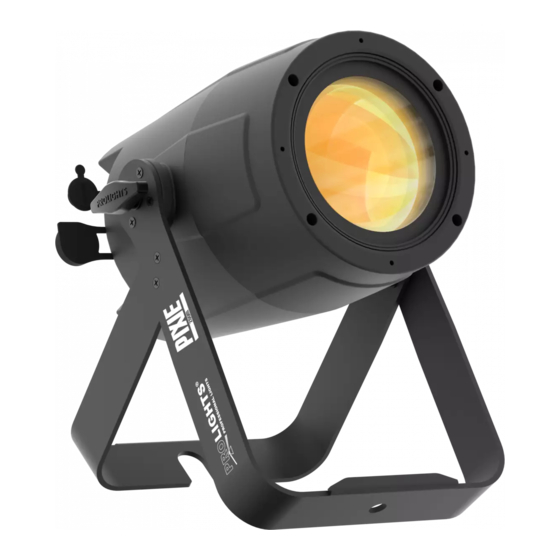

    PIXIEZOOM - 1 - INTRODUCTION PIXIEZOOM is a single-source LED PAR featuring a 6°- 50° linear zoom and a fully homogenised output. Its IP65 housing and solid build allow it to be used in any event from theaters to festivals.
  • Page 6 PIXIEZOOM • Strobe/Shutter:1-28 Hz, electronic • Battery Backup: Battery backup for user operation without connecting to the main power • Operating Temperature: -20/45° • Flicker: Flicker free operation • Selectable PWM: 600~25K Hz ELECTRICAL • Power supply: 100-240V – 50/60Hz •...

  • Page 7: Operating Elements And Connections

    PIXIEZOOM 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. SCREW for the mounting bracket 6. POWER (PowerCON TRUE IN): 2. MOUNTING BRACKET connection to a socket (100-240V~/50-60Hz) 3. DMX IN (5-pole XLR): via the supplied mains cable 1 = ground, 2 = DMX -, 3 = DMX + 7.

  • Page 8: Installation

    2.1 MOUNTING PIXIEZOOM may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 9: Functions And Settings

    PIXIEZOOM - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 10: Menu Structure

    PIXIEZOOM 3.3 MENU STRUCTURE MENU ð 1 DMX Address 1 - 512 Default: 001 ð DMX Channel 5 Ch 7 Ch Default: 11 ch 11 Ch ð ð Static Fixed Color ð ð ð Default: RGBW ð ð ð RGBW ð...

  • Page 11: Auto Show

    PIXIEZOOM ð 9 Dimmer Mode Dimmer 1 Default: OFF Dimmer 2 Dimmer 3 ð 10 White Balance ð Manual Red (125-255) Green (125-255) Default: RGBW = 255 Blue (125-255) White (125-255) ð 11 LED Frequency 600 Hz 1200 Hz 2000 Hz...

  • Page 12: Static Mode

    PIXIEZOOM 3.5 STATIC MODE This fixture has the ability to accept custom static color settings. Access these chases via the control panel on the back of the fixture. • Press the MENU button so many times until the display shows Static, then press the ENTER button.

  • Page 13: Dmx Mode

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. To able to operate the PIXIEZOOM with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the PIXIEZOOM.

  • Page 14: Connection Of The Dmx Line

    PIXIEZOOM 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 15: Dmx Control

    PIXIEZOOM 3.14 DMX CONTROL 11 CHANNELS 5 CHANNELS MODE FUNCTION MODE FUNCTION Value 11 Ch Value 5 Ch BLUE 0~100% 000 - 255 0~100% 000 - 255 WHITE GREEN 0~100% 000 - 255 0~100% 000 - 255 STROBE BLUE No Function (shutter open)

  • Page 16: Dimmer

    4. Press the MENU button to go back or to meet the waiting time to exit from the setup menu automati- cally. Fixture Hours This option shows the user the amount of hours the PIXIEZOOM has been in use throughout its life- time. Select Fixture Hours. Version This option shows the user the software version currently installed in the unit.

  • Page 17: Fan Mode

    PIXIEZOOM 3.20 FAN MODE To set the rotation speed of the fans refer to the following guide: • Press the MENU key repeatedly until the display shows Fan Mode, then press the button ENTER. • Select by pressing UP/DOWN one of the following options: Auto - High. It is possible choose the speed of rotation of the fans from: fast High and automatic Auto.

  • Page 18: Maintenance

    PIXIEZOOM - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 20 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 21 3. 21 Bilanciamento bianco 3. 22 KeyLock 3. 23 RDM 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi • PIXIEZOOM Contenuto dell'imballo: • Staffa di fissaggio • Cavo di alimentazione • Manuale utente...

  • Page 22: Avvertenze Generali

    PIXIEZOOM ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 23: Introduzione

    1.1 DESCRIZIONE PIXIEZOOM è un par con sorgente singola a LED con zoom lineare 6-50° e un output altamente omoge- neo. La sua scocca IP65 e la sua costruzione solida peremtte il suo utilizzo in qualsiasi evento dai teatri ai festival.
  • Page 24 PIXIEZOOM ELETTRONICA • Dimmer: 0~100% lineare, elettronico • Curve dimmer: 4 curve dimmer regolabili • Strobo / shutter: 1-28 Hz, elettronico • Batteria di backup: batteria tampone per l’accesso al menu anche senza alimentazione • Temperatura d’esercizio: -20° ~ +45°...

  • Page 25: Elementi Di Comando E Di Collegamento

    PIXIEZOOM 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. VITE DI FISSAGGIO per la staffa di montaggio rete (100-240V~/50-60Hz) tramite il cavo rete 2. STAFFA DI MONTAGGIO in dotazione 3. DMX IN (XLR a 5 poli): 7. GORE: membrana GORE per il bilanciamento...

  • Page 26: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il PIXIEZOOM può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla dop- pia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 27: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il PIXIEZOOM dispone di un black OLED display e 4 pulsanti touch per accesso alle funzioni del pannello di controllo (fig.4). Mode...

  • Page 28: Struttura Menu

    PIXIEZOOM 3.3 STRUTTURA MENU MENU ð 1 DMX Address 1 - 512 Default: 001 ð DMX Channel 5 Ch 7 Ch Default: 11 ch 11 Ch ð ð Static Fixed Color ð ð ð Default: RGBW ð ð ð RGBW ð...

  • Page 29: Modalità Automatica

    PIXIEZOOM ð 9 Dimmer Mode Dimmer 1 Default: OFF Dimmer 2 Dimmer 3 ð 10 White Balance ð Manual Red (125-255) Green (125-255) Default: RGBW = 255 Blue (125-255) White (125-255) ð 11 LED Frequency 600 Hz 1200 Hz 2000 Hz...

  • Page 30: Modalità Statica

    • Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4 • Servirsi dei connettori DMX del PIXIEZOOM e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.

  • Page 31: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul PIXIEZOOM l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 32: Collegamenti Della Linea Dmx

    PIXIEZOOM 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 33: Canali Dmx

    PIXIEZOOM 3.14 CANALI DMX 11 CANALI 5 CANALI MODE FUNCTION MODE FUNCTION Value 11 Ch Value 5 Ch BLUE 0~100% 000 - 255 0~100% 000 - 255 WHITE GREEN 0~100% 000 - 255 0~100% 000 - 255 STROBE BLUE No Function (shutter open)

  • Page 34: Dimmer

    PIXIEZOOM 3.15 DIMMER • Per entrare nella modalità dimmer e scegliere di simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare Dimmer Mode, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare: Off - Dimmer 1 - Dimmer 2 - Dimmer 3.

  • Page 35: Modalità Ventola

    UP+DOWN+UP+DOWN (premere ENTER per confermare). 3.23 RDM - Remote Device Management PIXIEZOOM possiede la funzione di RDM (Remote Device Management) che rende possibile il controllo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sottomenu dell’u- nità.

  • Page 36: Manutenzione

    PIXIEZOOM - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 40 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
