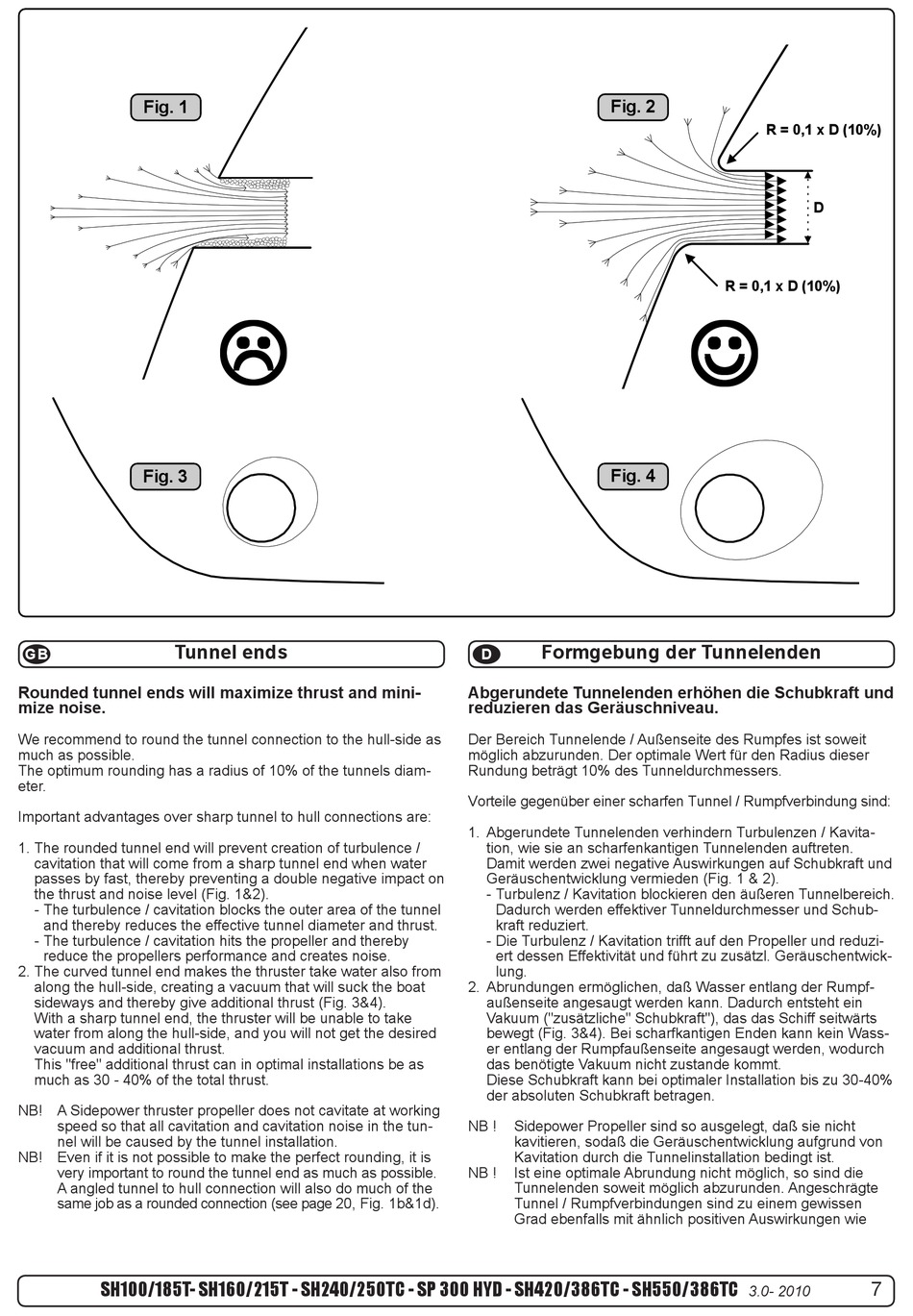

Fig. 1
Fig. 3
Tunnel ends
Tunnel ends
GB GB
Rounded tunnel ends will maximize thrust and minimize
Rounded tunnel ends will maximize thrust and mini-
noise.
mize noise.
We recommend to round the tunnel connection to the hull-side as
We recommend to round the tunnel connection to the hull-side as
much as possible.
much as possible.
The optimum rounding has a radius of 10% of the tunnels diam-
The optimum rounding has a radius of 10% of the tunnels diam-
eter.
eter.
Important advantages over sharp tunnel to hull connections are:
Important advantages over sharp tunnel to hull connections are:
1. The rounded tunnel end will prevent creation of turbulence /
1. The rounded tunnel end will prevent creation of turbulence /
cavitation that will come from a sharp tunnel end when water
cavitation that will come from a sharp tunnel end when water
passes by fast, thereby preventing a double negative impact on
passes by fast, thereby preventing a double negative impact on
the thrust and noise level (Fig. 1&2).
the thrust and noise level (Fig. 1&2).
- The turbulence / cavitation blocks the outer area of the tunnel
- The turbulence / cavitation blocks the outer area of the tunnel
and thereby reduces the effective tunnel diameter and thrust.
and thereby reduces the effective tunnel diameter and thrust.
- The turbulence / cavitation hits the propeller and thereby
- The turbulence / cavitation hits the propeller and thereby
reduce the propellers performance and creates noise.
reduce the propellers performance and creates noise.
2. The curved tunnel end makes the thruster take water also from
2. The curved tunnel end makes the thruster take water also from
along the hull-side, creating a vacuum that will suck the boat
along the hull-side, creating a vacuum that will suck the boat
sideways and thereby give additional thrust (Fig. 3&4).
sideways and thereby give additional thrust (Fig. 3&4).
With a sharp tunnel end, the thruster will be unable to take water
With a sharp tunnel end, the thruster will be unable to take
from along the hull-side, and you will not get the desired vacuum
water from along the hull-side, and you will not get the desired
and additional thrust.
vacuum and additional thrust.
This "free" additional thrust can in optimal installations be as
This "free" additional thrust can in optimal installations be as
much as 30 - 40% of the total thrust.
much as 30 - 40% of the total thrust.
NB! A Sidepower thruster propeller does not cavitate at working
NB! A Sidepower thruster propeller does not cavitate at working
speed so that all cavitation and cavitation noise in the tunnel
speed so that all cavitation and cavitation noise in the tun-
will be caused by the tunnel installation.
nel will be caused by the tunnel installation.
NB! Even if it is not possible to make the perfect rounding, it is
NB! Even if it is not possible to make the perfect rounding, it is
very important to round the tunnel end as much as possible.
very important to round the tunnel end as much as possible.
A angled tunnel to hull connection will also do much of the
A angled tunnel to hull connection will also do much of the
same job as a rounded connection (see page 20, Fig. 1b&1d).
same job as a rounded connection (see page 20, Fig. 1b&1d).
