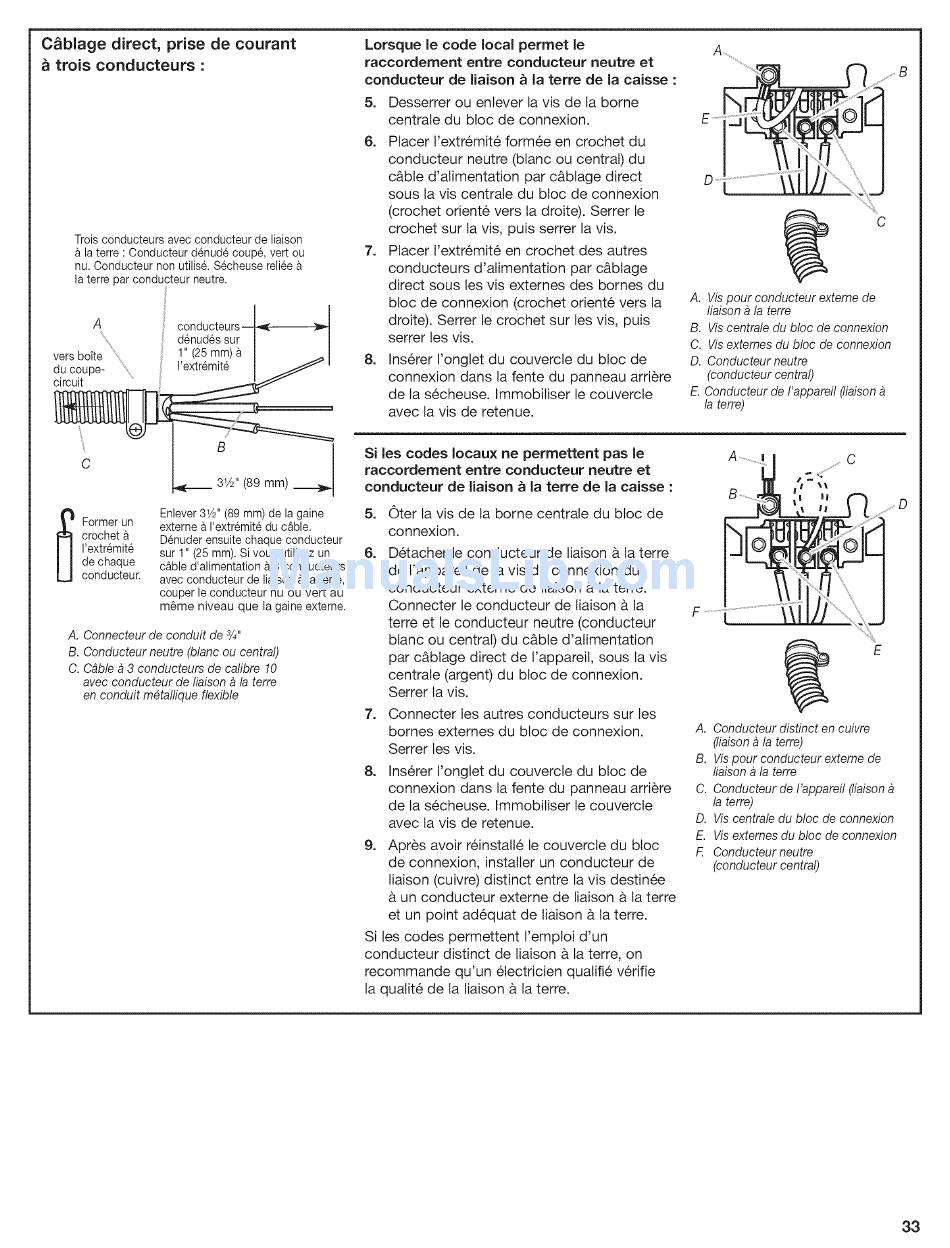

C&blage direct, prise de courant
trois conducteurs
:
Trois conducteurs avec conducteur de liaison
laterre : Conducteur d6nud6 coup& vert ou
nu. Conducteur non utilis& S6cheuse reli6e
la terre par conducteur neutre.
vers boTte
du coupe .......
circuit
d6nud6s sur
1" (25 mm) &
I'extr6mit6
c
Former un
crochet&
I'extr6mit6
de chaque
conducteuK
B 3 1/2" (89 mm)
Enlever 31/2'' (89 mm) de la gaine
externe & I'extr6mit6
du cable.
D6nuder ensuite chaque conducteur
sur 1" (25 mm). Si vous utilisez un
cable d'alimentation
& 3 conducteurs
avec conducteur
de liaison & la terre,
couper le conducteur
nu ou vert au
m_me
niveau
que ta gaine externe.
A. Connecteur de conduit de 3/4"
B. Conducteur neutre (blanc ou central)
C. Cable b 3 conducteurs de calibre 10
avec conducteur de liaison b la terre
en conduit m#tallique flexible
Lorsque le code local permet le
raccordement
entre conducteur
neutre et
conducteur
de liaison & la terre de la caisse :
5. Desserrer ou entever la vis de la borne
centrale du bloc de connexion.
6. Placer t'extremit6 formee en crochet du
conducteur
neutre (blanc ou central) du
cable d'atimentation
par cAbtage direct
sous la vis centrale du bloc de connexion
(crochet oriente vers la droite). Setter le
crochet sur la vis, puis setter la vis.
7. Placer I'extremit6 en crochet des autres
conducteurs
d'alimentation
par cAblage
direct sous les vis externes des bomes du
bloc de connexion (crochet oriente vers la
droite). Setter le crochet sur les vis, puis
setter les vis.
8. Inserer I'onglet du couvercle du bloc de
connexion darts la fente du panneau arri_re
de la secheuse. Immobiliser le couvercte
avec la vis de retenue.
A. Vispour conducteurextemede
liaisona la terre
B. Viscentraledu bloc de connexion
C. Visextemesdu bloc de connexion
D. Conducteurneutre
(conducteurcentral)
E.Conducteurde I'apparefl ( liaison
la term)
Si les codes Iocaux ne permettent
pas le
raccordement
entre conducteur
neutre et
conducteur
de liaison & la terre de la caisse :
5. Oter ta vis de la borne centrale du bloc de
connexion.
6. Detacher le conducteur de liaison A la terre
de l'appareil de la vis de connexion du
conducteur
externe de liaison A la terre.
Connecter le conducteur
de liaison A la
terre et le conducteur
neutre (conducteur
blanc ou central) du cable d'atimentation
par cAblage direct de I'appareil, sous ta vis
centrale (argent) du bloc de connexion.
Setter la vis.
7. Connecter les autres conducteurs
sur les
bomes extemes du bloc de connexion.
Setter les vis.
8. Inserer I'onglet du couvercle du bloc de
connexion darts la fente du panneau arri_re
de la secheuse. Immobiliser le couvercle
avec la vis de retenue.
9. Apr_s avoir r6instatt6 le couvercle du bloc
de connexion, installer un conducteur de
liaison (cuivre) distinct entre la vis destinee
A un conducteur exteme de liaison A la terre
et un point adequat de liaison A la terre.
Si les codes permettent I'emploi d'un
conducteur distinct de liaison A la terre, on
recommande qu'un etectricien quatifie verifie
la qualite de la liaison A la terre.
A. Conducteur distinct en cuivre
(liaison a la terre)
B. Vis pour conducteur exteme de
liaison a la term
C. Conducteur de I'apparefl (liaison
la terre)
D. Vis centrale du bloc de connexion
E. Vis extemes du bloc de connexion
F. Conducteur neutre
(conducteur central)
33
