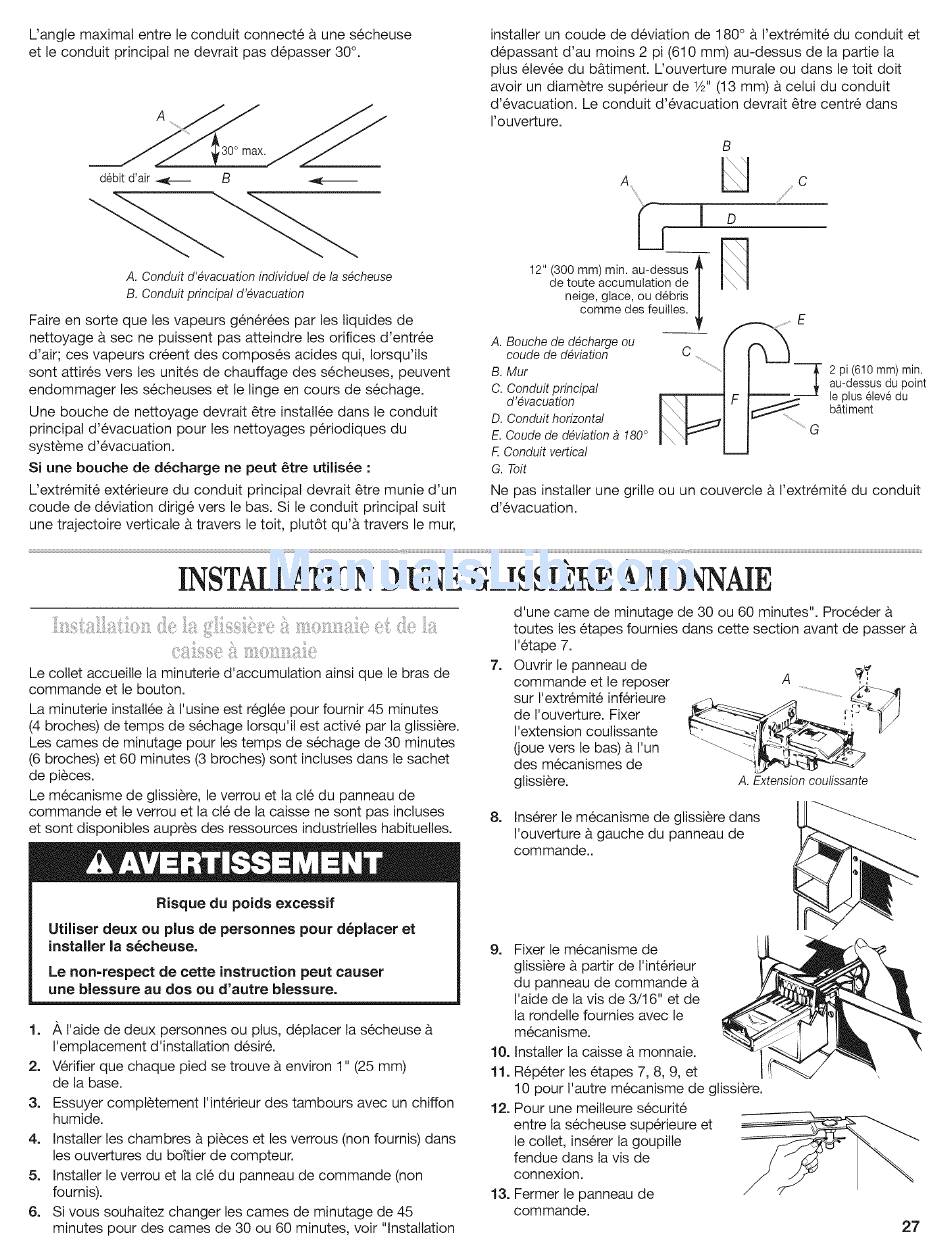

Uangle maximal entre le conduit connecte h une secheuse
et le conduit principal ne devrait pas depasser 30 °.
A
d6bit d'air _
B
_---
A. Conduit d'dvacuation individuel de la sdcheuse
B. Conduit principal d'#vacuation
Faire en sorte que les vapeurs gen6r6es par les liquides de
nettoyage h sec ne puissent pas atteindre les orifices d'entree
d'air; ces vapeurs cr6ent des composes acides qui, Iorsqu'ils
sont attir6s vers les unites de chauffage des s6cheuses, peuvent
endommager les secheuses et le linge en cours de sechage.
Une bouche de nettoyage devrait _tre instaltee dans le conduit
principal d'evacuation pour les nettoyages periodiques du
syst_me d'evacuation.
Si une bouche de d_charge
ne peut _tre utilis_e :
L'extremit6 exterieure du conduit principal devrait _tre munie d'un
coude de deviation dirige vers le bas. Si le conduit principal suit
une trajectoire verticate h travers le toit, ptut6t qu'h travers lemur,
installer un coude de deviation de 180 ° & I'extremit6 du conduit et
depassant d'au moins 2 pi (610 mm) au-dessus de la pattie la
plus elev6e du b&timent. Uouverture murale ou dans le toit dolt
avoir un diam_tre superieur de 1/2"(13 mm) h cetui du conduit
d'evacuation.
Le conduit d'evacuation devrait _tre centr6 dans
rouverture.
B
U
N
12" (300 mm) min. au-dessus f
/
de toute accumulation
de _
I\1
neige, gtace, ou debris
comme
des feuittes.
E
A. Bouchede d#chargeou
coudede d_viation
B. Mur
C. Conduitprincipal
d'#vacuation
D. Conduithorizontal
E.Coudede ddviationa 180°
E Conduitvertical
G. Toit
Ne pas installer une grille ou un couvercle h I'extr6mit6 du conduit
d'evacuation.
2 pi (610 mm) min.
au-dessus
du point
le plus 61ev6 du
b&timent
INSTALLATION D'UNEGLISSIEREA MONNAIE
7.
Le collet accueille la minuterie d'accumutation ainsi que le bras de
commande et le bouton.
La minuterie instatlee h I'usine est reglee pour fournir 45 minutes
(4 broches) de temps de sechage Iorsqu'il est active par la glissi_re.
Les cames de minutage pour les temps de sechage de 30 minutes
(6 broches) et 60 minutes (3 broches) sont incluses dans le sachet
de pi_ces.
Le mecanisme de glissi_re, le verrou et la cle du panneau de
commande et le verrou et la cte de la caisse ne sont pas incluses
8.
et sont disponibles aupres des ressources industrielles habitueltes.
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer la s_cheuse.
Le non=respect de cette instruction
peut causer
une blessure
au dos ou d'autre blessure,
1. A I'aide de deux personnes ou plus, deptacer la secheuse
I'emptacement d'instatlation desire.
2. Wrifier que chaque pied se trouve h environ 1" (25 mm)
de la base.
3. Essuyer compt_tement I'interieur des tambours avec un chiffon
humide.
4. Installer les chambres _ pi6ces et les verrous (non fournis) dans
les ouvertures du boftier de compteur.
5. Installer le verrou et la cle du panneau de commande (non
fournis).
6. Si vous souhaitez changer les cames de minutage de 45
minutes pour des cames de 30 ou 60 minutes, voir "Installation
d'une came de minutage de 30 ou 60 minutes". Proceder
toutes tes etapes fournies dans cette section avant de passer
I'etape 7.
Ouvrir le panneau de
_
commande et le reposer
A
,,
sur I'extr6mite inferieure
de I'ouverture. Fixer
_<:_ __
I'extension coutissante
__';
(joue vers le bas) h l'un
--i
des mecanismes de
glissi_re.
A. Extensioncoulissante
Inserer le mecanisme de glissi_re dans
I'ouverture & gauche du panneau de
commande..
9. Fixer le m6canisme de
glissi_re h partir de I'interieur
du panneau de commande
I'aide de la vis de 3/16" et de
la rondelle foumies avec le
mecanisme.
10. Installer la caisse & monnaie.
11. Repeter les 6tapes 7, 8, 9, et
10 pour I'autre mecanisme de glissi_re.
12. Pour une meitteure securite
entre la secheuse superieure et
le collet, inserer la goupille
fendue dans la vis de
connexion.
13. Fermer le panneau de
commande.
27
