Pro-Form 696 Elliptical Manual Do Utilizador page 8

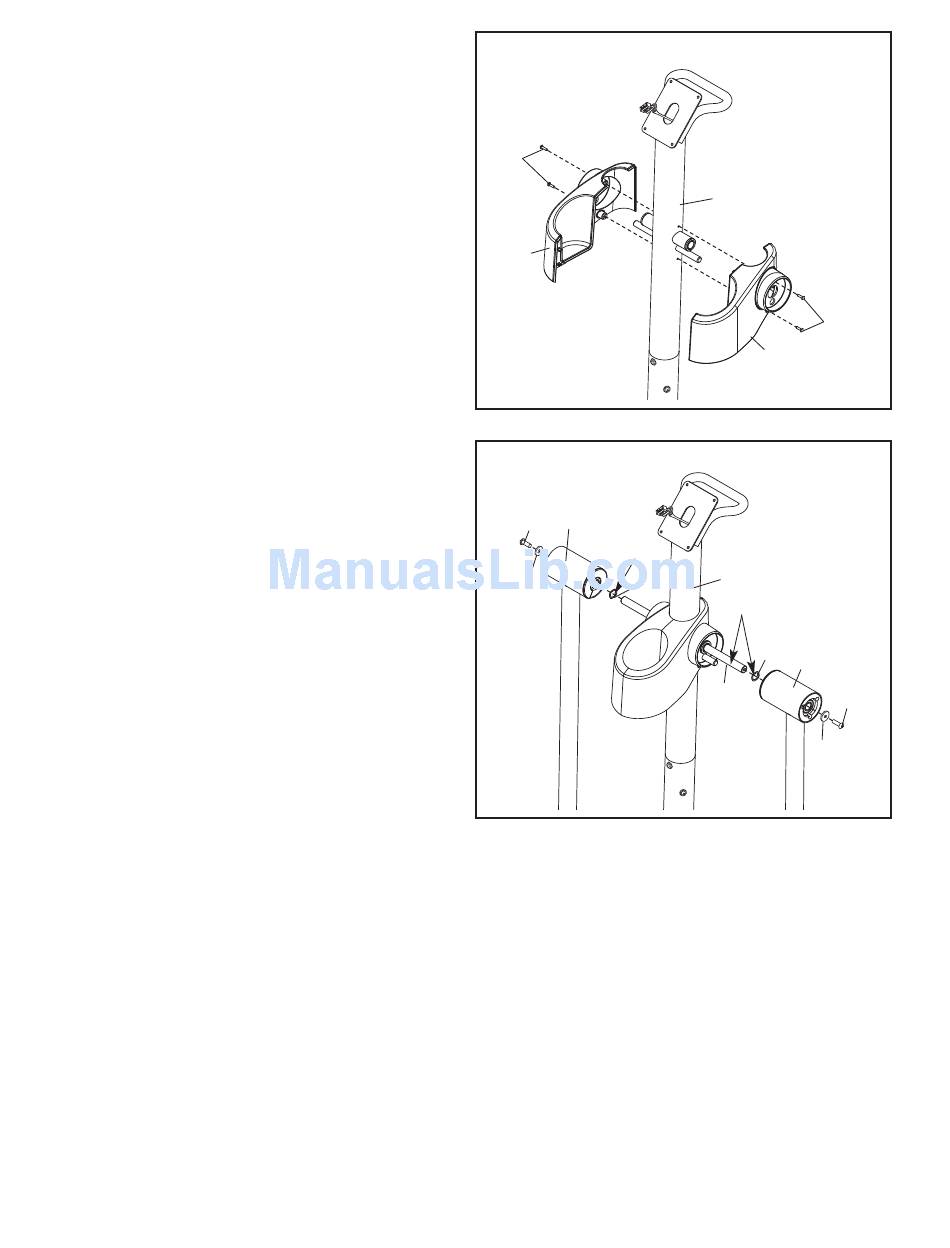

6. Oriente as Coberturas das Barras Verticais
Esquerda e Direita (17, 18) conforme mostrado.
Fixe as Coberturas das Barras Verticais sobre
as Barras Verticais (3) com quatro Parafusos de
Cabeça Redonda M4 x 16mm (101).
7. Aplique uma quantidade generosa da massa
lubrificante incluída ao Eixo de Rotação (74) e
depois aplique uma pequena quantidade da
mesma a duas Anilhas Onduladas de 22mm x
16mm (111). Seguidamente, introduza o Eixo
de Rotação através da Barra Vertical (3).
Coloque uma Anilha Ondulada de 22mm x
16mm (111) sobre a extremidade esquerda do
Eixo de Rotação (74). Identifique o Braço
Superior Esquerdo (11), que está marcado com
um autocolante "L". Depois, faça deslizar o
Braço Superior Esquerdo pelo Eixo de Rotação.
Fixe o Braço Superior Esquerdo com um
Parafuso de Cabeça Redonda M8 x 23mm (84)
e uma Anilha M8 (88).
Fixe o Braço Superior Direito (12) da mesma
forma.
6
101
17
7
84
11
Lubrificante
88
111
8
3
101
18
3
Lubrificante
111
12
74
84
88
