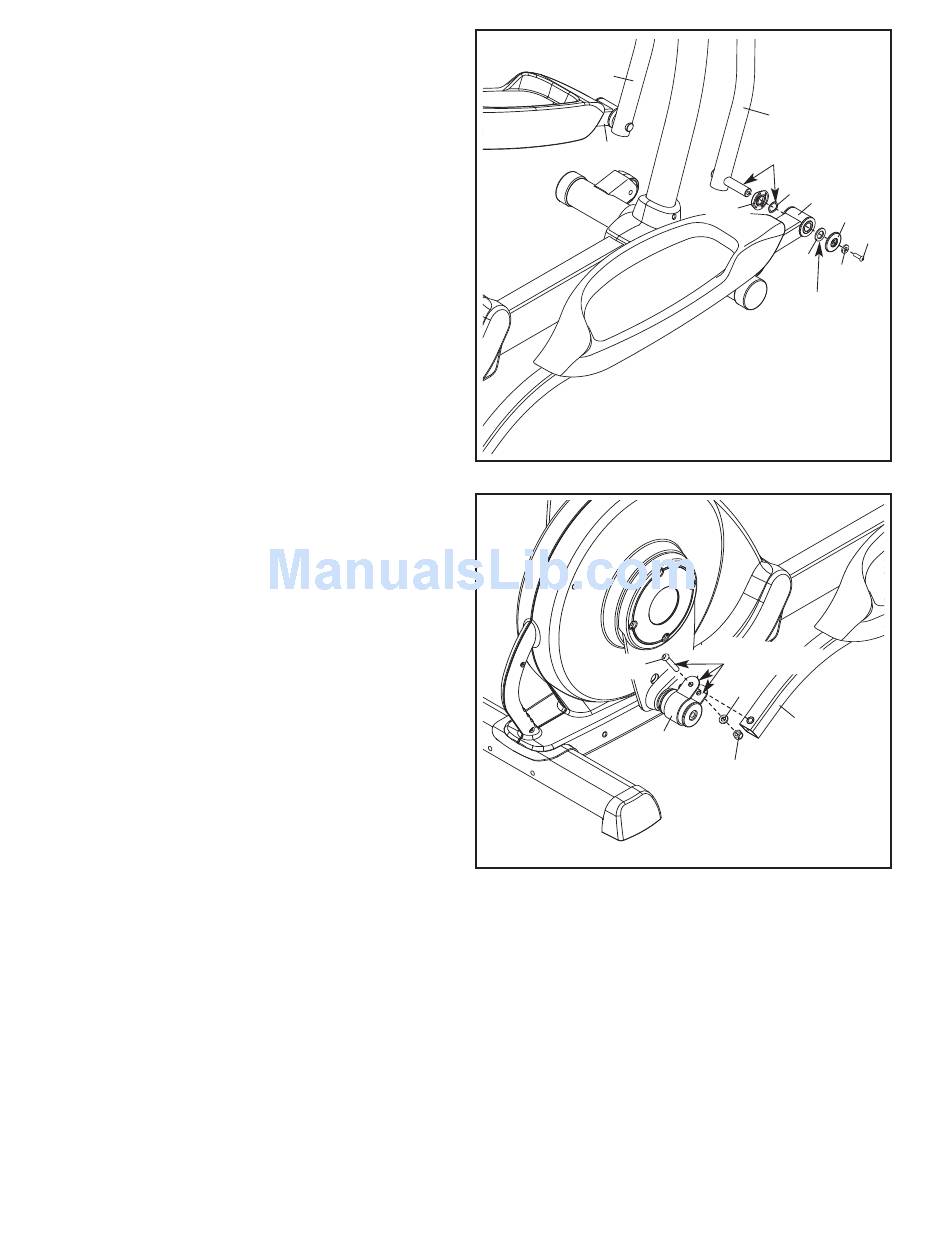

10. Aplique massa lubrificante ao eixo do Braço
Superior Direito (12). Depois, aplique massa lubri-
ficante a uma Anilha Ondulada de 23mm x 19mm
(97) e a uma Anilha M8 x 23mm x 1mm (112).
Insira um Espaçador do Braço Superior (62) no
Braço Superior Direito (12); certifique-se de que
o lado plano do Espaçador do Braço Superior
fica voltado para fora. Depois, coloque a Anilha
Ondulada de 23mm x 19mm (97) no Braço
Superior Direito.
Insira a Perna do Pedal Direito (16) no Braço
Superior Direito (12). Fixe a Perna do Pedal
Direito com um Parafuso de Espera M8 x 23mm
(115), uma Anilha M8 x 16mm (110), uma
Cobertura da Perna do Pedal (31) e a Anilha M8
x 23mm x 1mm (112).
Repita este passo para a Perna do Pedal
Esquerdo (14) e o Braço Superior Esquerdo
(11).
11. Aplique massa lubrificante à braçadeira da
Manga da Bucha do Pedaleiro (43) e a um Pino
de Espera M10 x 58mm (71).
Introduza o Braço de Ligação (20) direito na
Manga da Bucha do Pedaleiro (43). Fixe o
Braço de Ligação direito com o Pino de Espera
M10 x 58mm (71), uma Anilha M8 (88) e uma
Porca de Poliuretano M8 (78).
Repita este passo no lado oposto da bicicle-
ta elíptica.
10
11
14
11
71
10
12
Lubrificante
97
16
62
112
110
Lubrificante
Lubrificante
88
20
43
78
31
115
