Pro-Form 696 Elliptical Manual Do Utilizador page 7

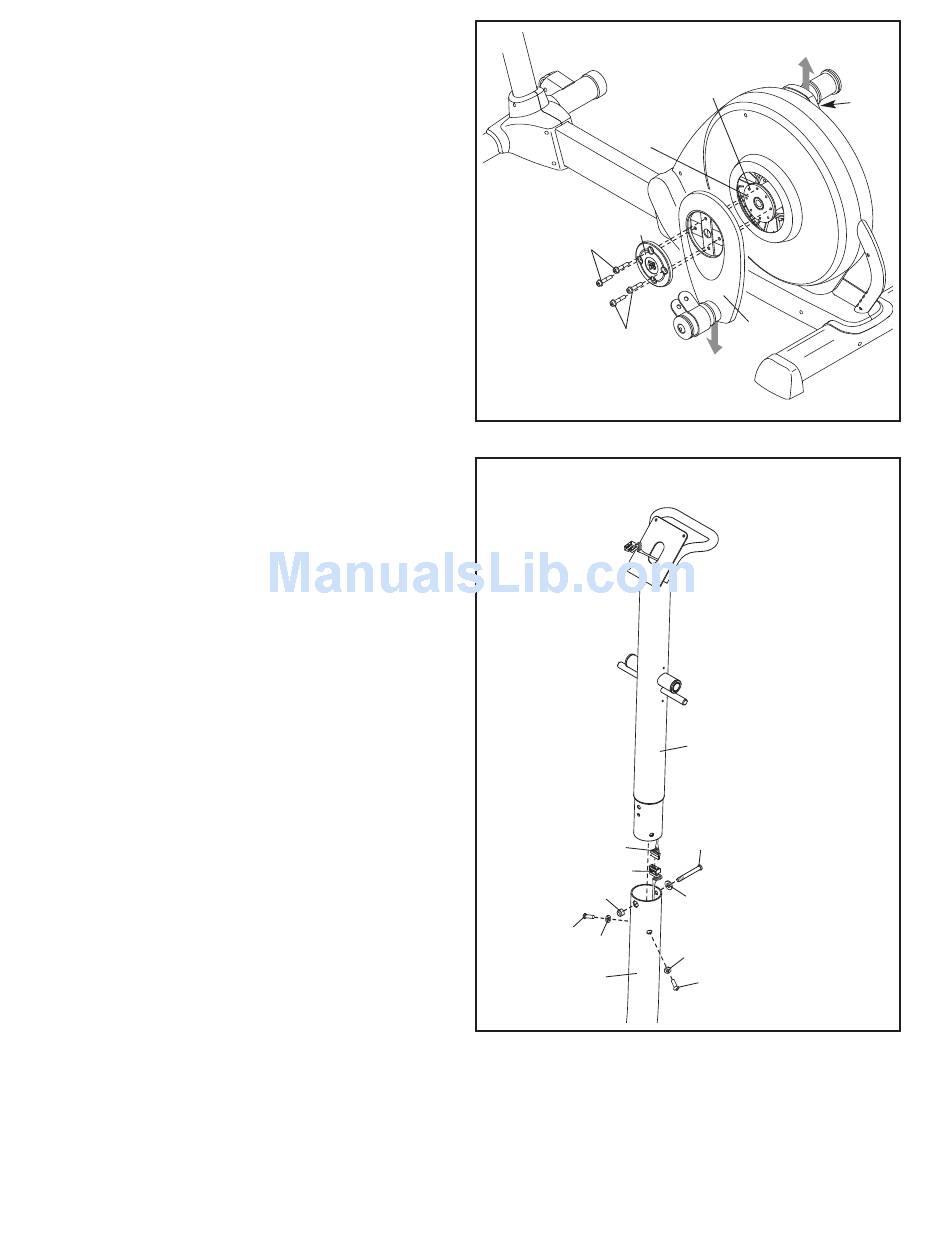

4. Segure um Braço do Pedaleiro (36) contra o
Eixo do Pedaleiro (38) esquerdo e alinhe os
orifícios do Braço do Pedaleiro com os orifícios
não usados do Eixo do Pedaleiro.
Seguidamente, introduza quatro Parafusos do
Eixo (87), através de uma Cobertura do Eixo
(75), no Braço do Pedaleiro e aperte os
Parafusos do Eixo no Eixo do Pedaleiro com os
dedos. Aperte um dos Parafusos do Eixo e
depois aperte o Parafuso do Eixo mais afasta-
do do primeiro. Depois, aperte os Parafusos do
Eixo restantes.
Repita este passo no lado oposto da bicicleta
elíptica. Certifique-se de que os Braços do
Pedaleiro (36) fiquem orientados conforme
mostrado. Nota: Não há Parafusos da Polia
(98) no lado direito.
5. Enquanto uma segunda pessoa segura a Barra
Vertical (3), ligue a Cablagem Superior (48) à
Cablagem Inferior (49). Puxe cuidadosamente
a extremidade superior da Cablagem
Superior, para eliminar qualquer folga, e intro-
duza a Barra Vertical na Base (1). Fixe a Barra
Vertical com um Parafuso de Cabeça Redonda
M8 x 71mm (80), uma Anilha Dentada M8 (90)
e uma Porca de Poliuretano M8 (78).
Certifique-se de que a Porca de Poliuretano
fique no orifício hexagonal da Base.
Seguidamente, aperte dois Parafusos de
Cabeça Redonda M8 x 23mm (84) e duas
Anilhas Dentadas M8 (90) na Base (1).
4
38
75
87
87
5
48
49
78
84
90
1
7
98
36
36
3
80
90
90
84
