MONTAGGIO

Il montaggio richiede due persone. Mettere tutte le parti della ellittica in una zona libera e rimuovere il mate-
riale d'imballaggio. Non gettare il materiale d'imballaggio fino a quando il montaggio sarà completato. Per
aggiunta gl'inclusi chiave esagonale, il montaggio richiede un cacciavite a stella
ve regolabile

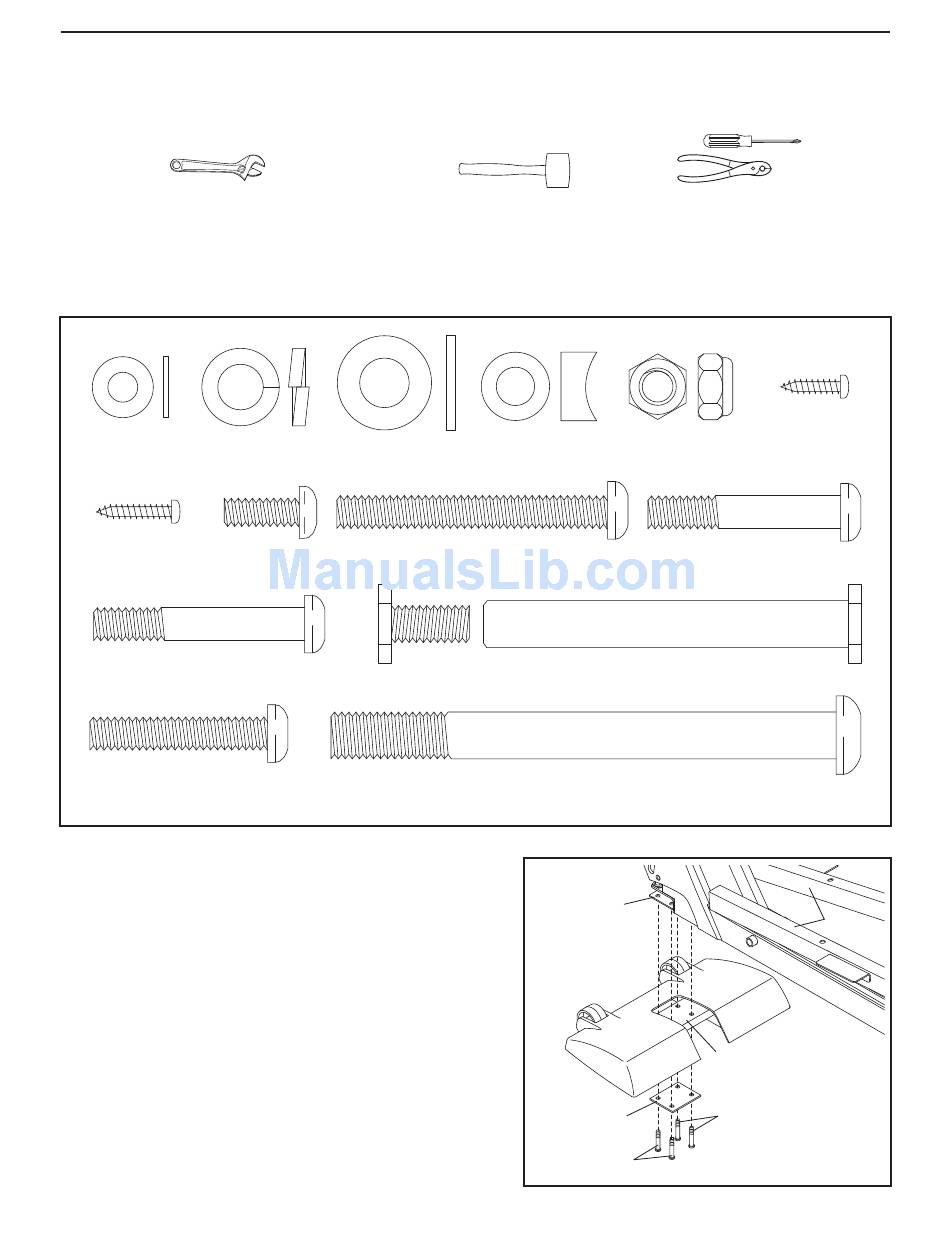

Questa tabella viene fornita per aiutare ad identificare le piccole parti usate per il montaggio. Il numero tra
parentesi sotto ciascuna parte fa riferimento al numero del diagramma della stessa, dalla LISTA DELLE PARTI a
pagina 28 e 29. Il secondo numero è attribuito alla quantità della parte necessaria per il montaggio. Nota:
Alcune parti potrebbero essere già state montante per ragioni di trasporto. Se dovessero mancare alcuni
pezzi per il montaggio, dentro gli appositi sacchetti che li contengono.
Rondella da
Rondella Spaccata
M6 (64)–2 da M10 (73)–2
Vite da M4 x Vite con Nylon da
M6 x 16mm (76)–4
16mm (98)–4
Vite a Bottone da M8 x 44mm
(84)–8
Bullone a Bottone da M8 x
38mm (105)–2
1. Identificare lo Stabilizzatore Anteriore (8). Mentre un'al-
tra persona solleva la parte anteriore del Telaio (1) e
tenie le Gambe Pedale (4, 5) nella posizione mostrata
nel disegno, attaccare lo Stabilizzatore Anteriore al
Telaio con quattro Viti a Bottone da M8 x 44mm (84) e
una Piastra Supporto (104).
Mentre un'altra persona solleva la parte posteriore
del Telaio (1), attaccare lo Stabilizzatore Posteriore
(non mostrato) al Telaio nello stesso modo.
, e un maglio in gomma
Rondella da
M10 (126)–2
Vite a Bottone da M8 x 58mm (83)–4
, ed le pinze
Spaziatore da
Dado Compresso
7,6mm (109)–2 da M8 (86)–6
Set Bulloni da M10 x 78mm (65)–2
Vite a Bottone da M10 x 108mm (70)–2
1
1
104
84
5
, una chia-
.
Vite a Testa
Rotonda da
M4 x 12mm
(96)–1
Vite a Bottone da M8 x 41mm
(85)–4
4, 5
8
84
