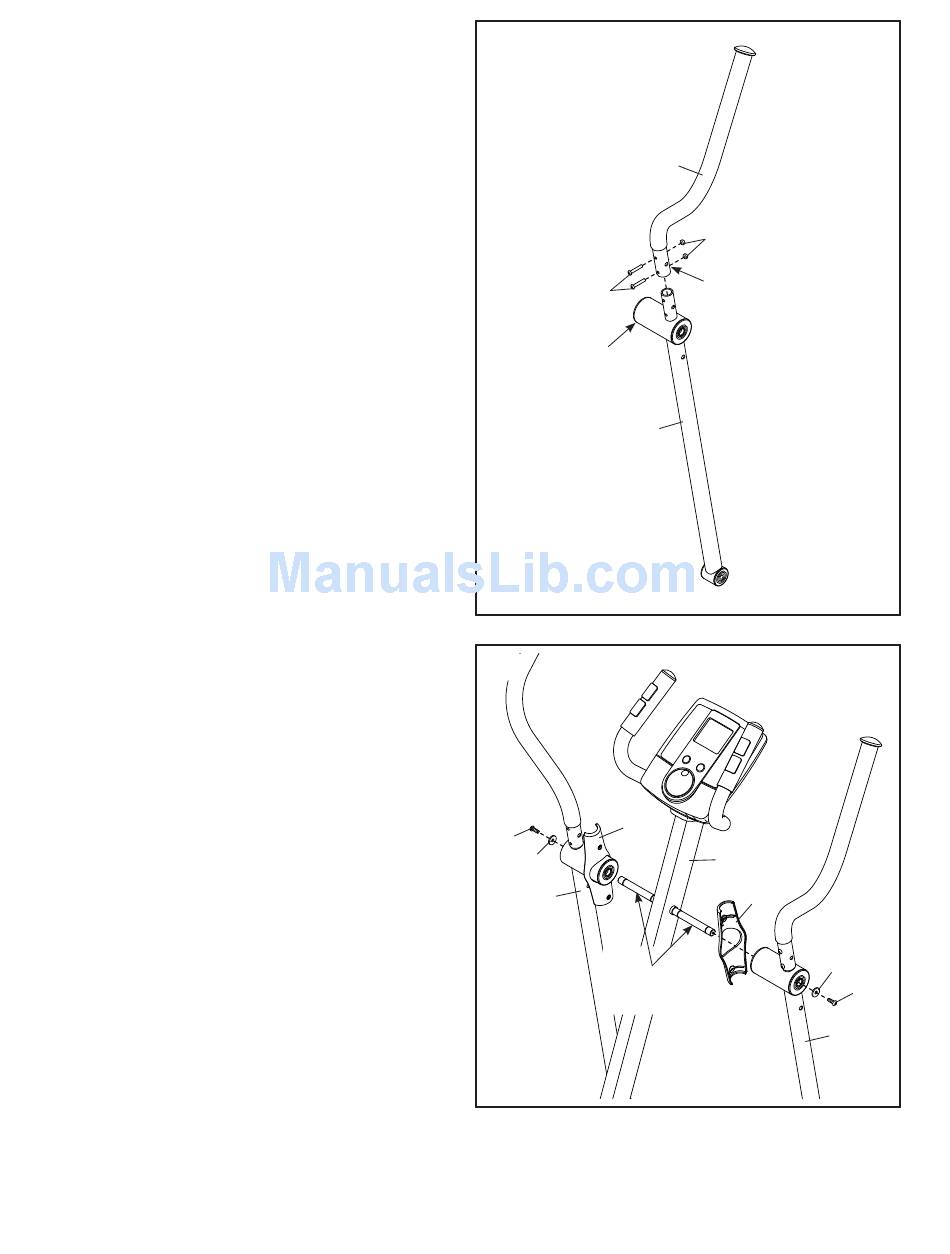

10. Identifique o Braço Direito (9), que está marcado
com um autocolante "Right" (L ou Left indica
esquerdo; R ou Right indica direita).
Oriente o Braço Direito (9) e uma Perna Superior
(6) conforme apresentado. Certifique-se de que
os orifícios hexagonais e a extremidade larga
da Perna Superior ficam nas localizações
indicadas.
Insira o Braço Direito (9) na Perna Superior (6).
Fixe o Braço Direito (9) com dois Pinos
Roscados de Cabeça Redonda M6 x 36mm
(76) e duas Porcas de Travamento M6
(77). Certifique-se de que as Porcas de
Travamento ficam dentro dos orifícios
hexagonais.
Repita este passo para o Braço Esquerdo
(não apresentado) e a Perna Superior
Esquerda (não apresentada).
11. Aplique nos eixos da Barra Vertical (2) uma
quantidade generosa da massa lubrificante
incluída.
Oriente uma Cobertura Interior do Braço (22) e a
Perna (6) direita conforme apresentado.
Insira a Cobertura Interior do Braço (22) e a
Perna (6) direita no lado direito da Barra Vertical
(2).
Fixe a Perna (6) direita com um Parafuso M6 x
16mm (80) e uma Anilha M6 (35).
Fixe a Perna (6) esquerda da mesma forma.
10
76
Extremidade
Larga
11
22
80
35
6
Massa
Lubrificante
11
9
77
Orifícios
Hexagonais
6
2
22
35
80
6
