ProForm 310 Ce Elliptical Manual Do Utilizador page 10

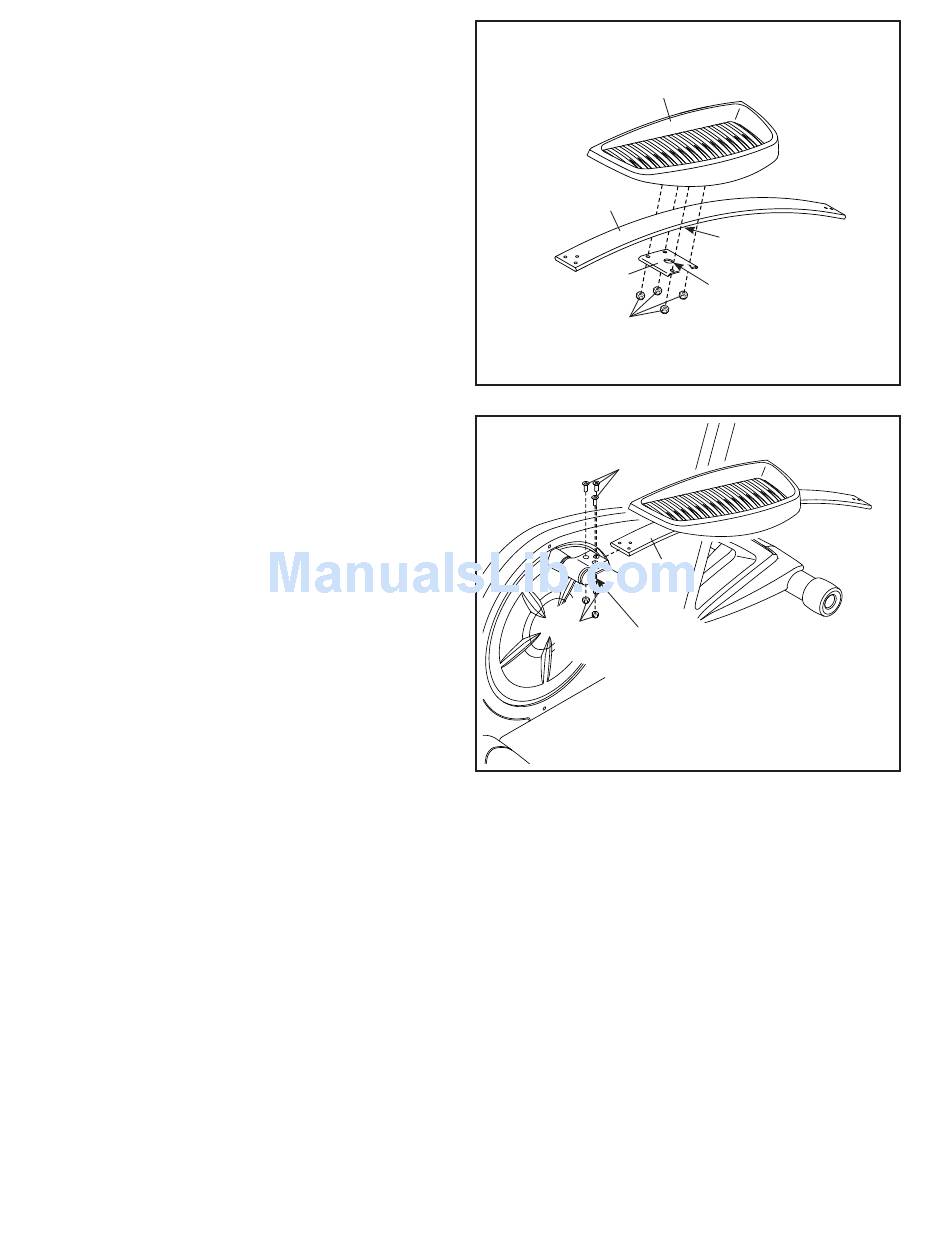

8. Identifique o Pedal Direito (13) e o Braço do
Pedal Direito (99), que estão marcados com
autocolantes "Right" (L ou Left indica esquerdo;
R ou Right indica direita), e oriente-os conforme
apresentado.
Localize o amortecedor no lado de baixo do
Braço do Pedal Direito (99). Depois, posicione
o orifício de um Suporte do Pedal (15) sobre o
amortecedor.
Fixe o Pedal Direito (13) e o Suporte do Pedal
(15) ao Braço do Pedal Direito (99) com quatro
Porcas de Travamento M8 (82).
Repita este passo para o Pedal Esquerdo e o
Braço do Pedal Esquerdo (não apresentado).
9. Fixe o Braço do Pedal Direito (99) à Haste do
Braço do Pedaleiro (29) direita com três Pinos
de Cabeça Chata M6 x 28mm (31) e três Porcas
de Travamento M6 (77). Certifique-se de que
as Porcas de Travamento ficam dentro dos
orifícios hexagonais.
Repita este passo para o Braço do Pedal
esquerdo (não apresentado).
8
99
15
82
9
31
29
77
Orifícios
Hexagonais
10
13
Amortecedor
Orifício
99
