SOMFY Dexxo Compact io Instructions Manual page 43

Dexxo Compact io
RIZIKA
ZÓNA 1
Riziko přimáčknutí při
zavírání
ZÓNA 2
Riziko rozmáčknutí
přiléhající pevnou částí
ZÓNA 3
Riziko řezného zranění
a přivření mezi panely
křídla v otvorech, jejichž
rozměry se pohybují
mezi 8 a 25 mm
ZÓNA 4
Riziko přivření mezi
pojízdnými kolejnicemi
a kladkami

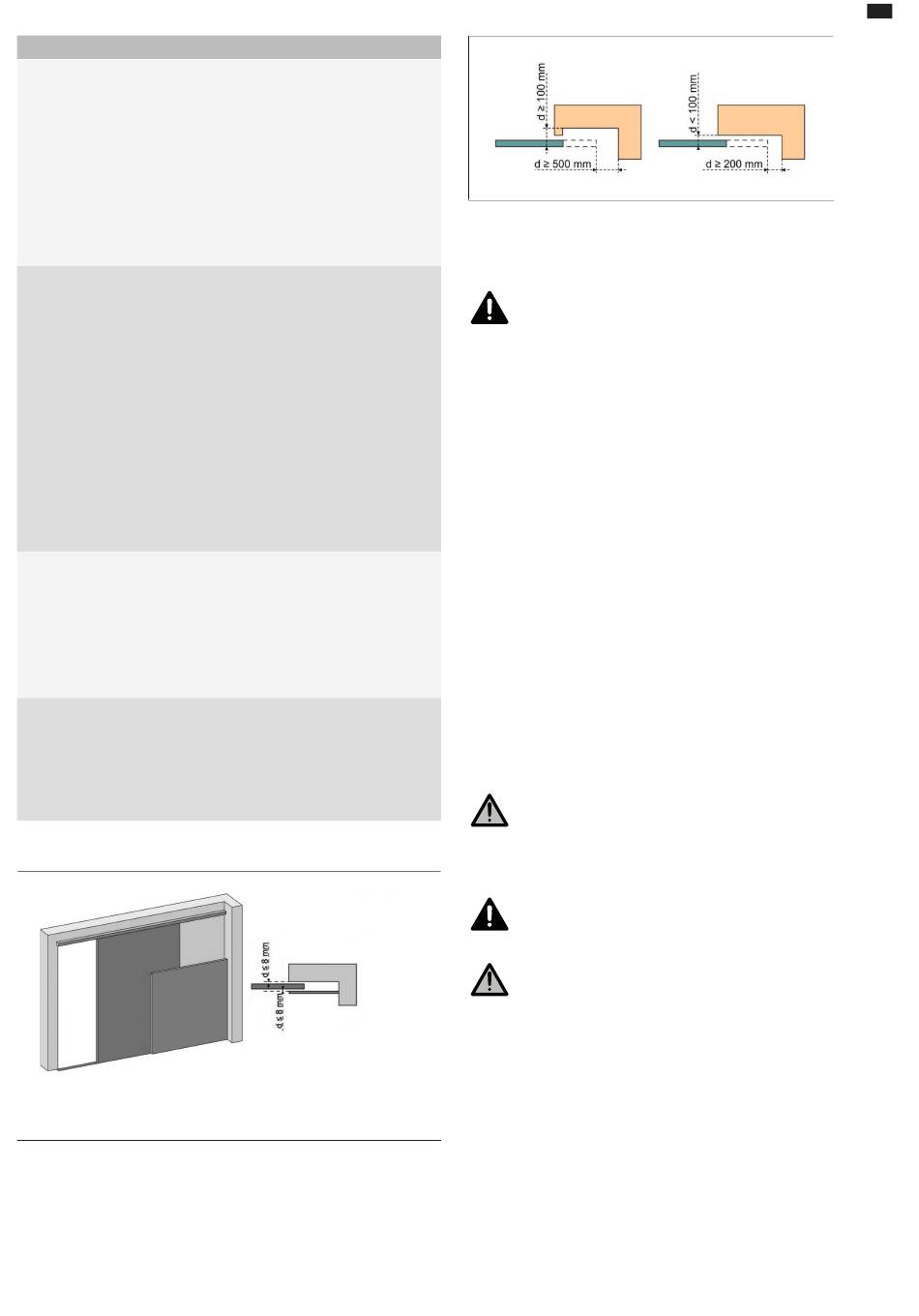

Obrázek 1: Mechanická ochrana
©
Copyright 2024 SOMFY ACTIVITES SA. All rights reserved.
ŘEŠENÍ
Detekce překážky uvnitř
pohonu.
Povinně potvrďte, že
detekce překážky je v
souladu s přílohou A
normy EN 12 453.
V případě funkce s
automatickým
zavíráním namontujte
elektrické fotobuňky.
Detekce překážky uvnitř
pohonu.
Povinně potvrďte, že
detekce překážky je v
souladu s přílohou A
normy EN 12 453.
Ochrana mechanickým
prvkem (Mechanická
ochrana [} p.43]) nebo
prostřednictvím
bezpečnostní
vzdálenosti
(Bezpečnostní vzdálenost
[} p.43])
Z povrchu křídla
odstraňte všechny
ukotvovací body
všechny ostré hrany
Odstraňte veškeré
mezery o rozměrech ≥ 8
mm nebo ≤ 25 mm
Odstraňte všechny
ostré okraje z vodicích
kolejnic
Odstraňte veškeré
mezery ≥ 8 mm mezi
kolejnicemi a kladkami
Obrázek 2: Bezpečnostní vzdálenost
1.5 Elektrická instalace
NEBEZPEČÍ
Montáž elektrického zdroje napájení musí
splňovat požadavky norem platných v zemi,
ve které je pohon namontován, a musí být
zajištěna
pracovníkem.
Elektrické vedení musí být vyhrazeno pouze
pro pohon a opatřeno ochrannými prvky:
pojistkou nebo jističem s kalibrací na 10 A
a zařízením diferenciálního typu (30 mA).
Musí být namontován omnipolární vypínač
pro přerušení přívodu proudu.
Doporučuje se instalace přepěťové ochrany
(maximální reziduální napětí 2 kV).
Průchod kabelů
Kabely umístěné v zemi musí být opatřeny
a
ochranným pláštěm o dostatečném průměru, aby
jimi prošel motorový kabel i kabely příslušenství.
Pro kabely, které se neumisťují do země, použijte
ochrannou průchodku pro kabely, která odolá
projíždějícím vozidlům (obj. č. 2400484).
1.6 Bezpečnostní pokyny týkající se
sestavy
VAROVÁNÍ
Před montáží pohonu sejměte všechny
nepotřebné kabely nebo řetězy a vypněte
veškerá jisticí vybavení (zámek), která
nejsou nutná pro pohon vrat.
NEBEZPEČÍ
Pohon nepřipojujte ke zdroji přívodu napětí,
dokud nedokončíte celou montáž.
VAROVÁNÍ
Je přísně zakázáno upravovat některý z
prvků dodaných v této sadě nebo používat
přídavný prvek, který není doporučen v této
příručce.
Dohlížejte na pohybující se vrata a držte osoby v
dostatečné vzdálenosti, dokud montáž nebude
dokončena.
Pro upevnění pohonu nepoužívejte lepicí pásky.
Namontujte zařízení pro ruční odblokování zevnitř
do výšky nejméně 1,8 m.
Štítek týkající se ručního mechanismu pro
odblokování umístěte
manipulačního zařízení.
kvalifikovaným technickým
napevno v
CS
blízkosti
43
