Dexxo Compact io
ATTENTION
Ne pas installer la motorisation dans un
environnement humide. Cette motorisation
est prévue pour un usage à l'intérieur.
1.3.2 État de la porte à motoriser
Avant d'installer la motorisation, vérifier que :
• la porte est en bonne condition mécanique
• la porte est correctement équilibrée
• les structures du garage (murs, linteau, parois,
plafond,...) permettent de fixer la motorisation
solidement. Les renforcer si nécessaire.
• la porte se ferme et s'ouvre convenablement
avec une force inférieure à 150 N.
DANGER
Toute intervention sur les ressorts de la porte
peut représenter un danger (chute de porte).
1.3.3 Spécifications de la porte à motoriser
Après installation, s'assurer que les parties de la
porte n'empiètent pas sur les trottoirs ou sur la voie
publique.
AVERTISSEMENT
Portillon
Si la porte de garage est équipée d'un
portillon, la porte doit être munie d'un
système interdisant son mouvement lorsque
le portillon n'est pas en position de sécurité.
1.4 Prévention des risques
AVERTISSEMENT
S'assurer que
(écrasement, cisaillement, coincement) entre
la partie entraînée et les parties fixes
environnantes
d'ouverture de la partie entraînée sont évitées
ou signalées sur l'installation.
Fixer à demeure les étiquettes de mise en garde
contre l'écrasement à un endroit très visible ou près
des dispositifs de commande fixes éventuels.
Copyright © 2024 SOMFY ACTIVITES SA. All rights reserved.
les zones dangereuses
dues au mouvement

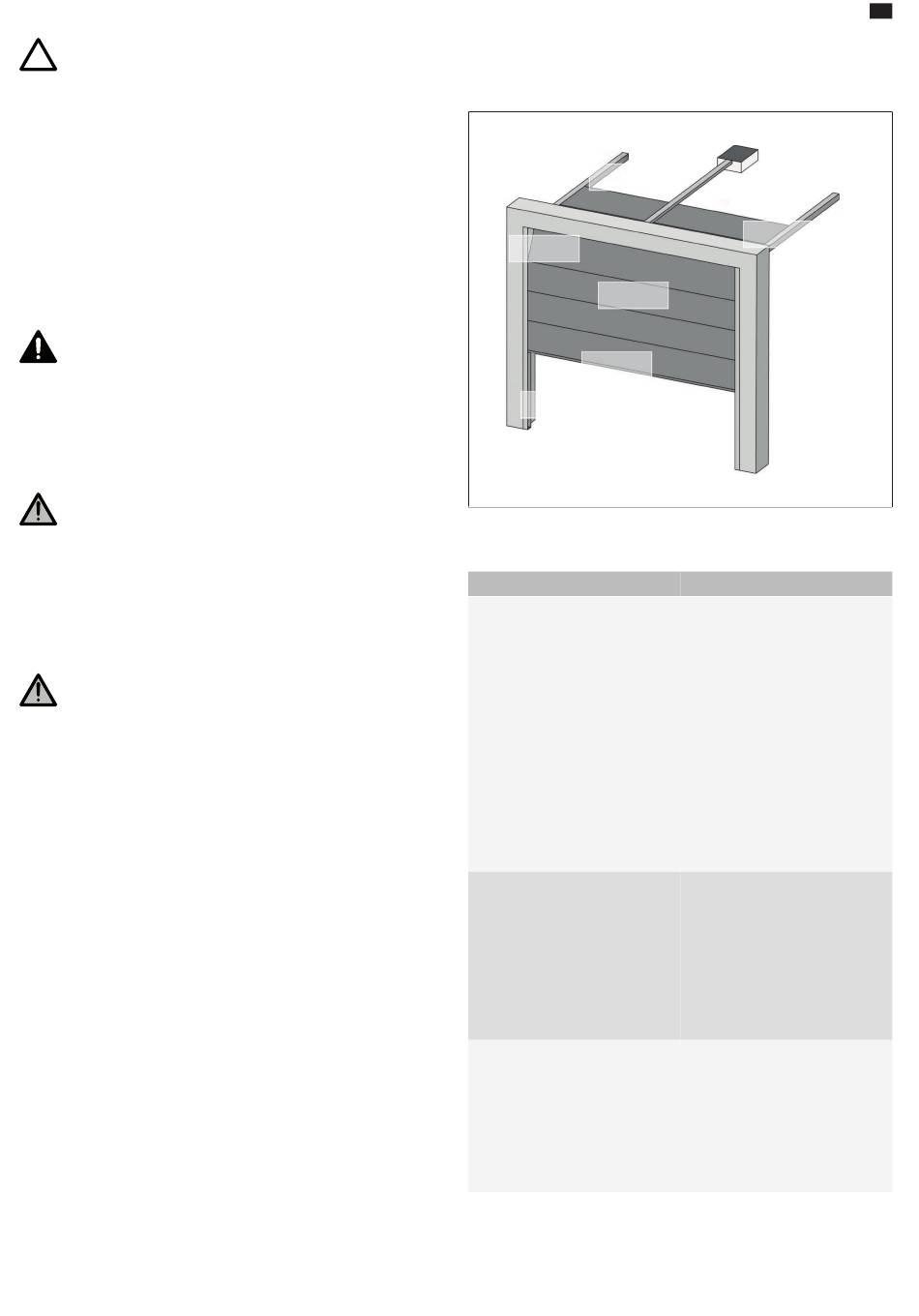

1.4.1 Prévention des risques - motorisation de porte
de garage sectionnelle / basculante à usage
résidentiel
Zone 4
Zone 5
Zone 3
Zone 1
Zone 4
Zones à risque : quelles mesures prendre pour les
éliminer ?
RISQUES
ZONE 1
Risque d'écrasement à la
fermeture entre le sol et
le bord inférieur du
tablier
ZONE 2
Risque d'écrasement à la
fermeture entre
linteau et le bord
supérieur du tablier
ZONE 3
Risque de coupure et de
coincement entre
panneaux du tablier dans
les jours dont
dimension varie entre 8
mm et 25 mm
Zone 2
SOLUTIONS
Détection d'obstacle
intrinsèque à
motorisation.
Valider impérativement
que la détection
d'obstacle est conforme
à l'annexe A de la norme
EN 12 453.
Dans le cas
fonctionnement
fermeture automatique
installer des
photoélectriques.
Détection d'obstacle
intrinsèque à
motorisation.
le
Valider impérativement
que la détection
d'obstacle est conforme
à l'annexe A de la norme
EN 12 453.
Supprimer tous
points d'accrochage et
tous les bords coupants
les
de la surface du tablier
la Supprimer tout jour de
dimension ≥ 8 mm ou ≤
25 mm
FR
la
de
à
cellules
la
les
