IARMOR EDGE™
BEFORE INSTALLATION
REMOVE CONTENTS FROM BOX. VERIFY ALL PARTS ARE
PRESENT. READ INSTRUCTIONS CAREFULLY BEFORE
STARTING INSTALLATION. ASSISTANCE IS RECOMMEND-
ED. THANK YOU FOR CHOOSING OUR PRODUCT!
*DRILLING NOT REQUIRED
*TRIMMING NOT REQUIRED

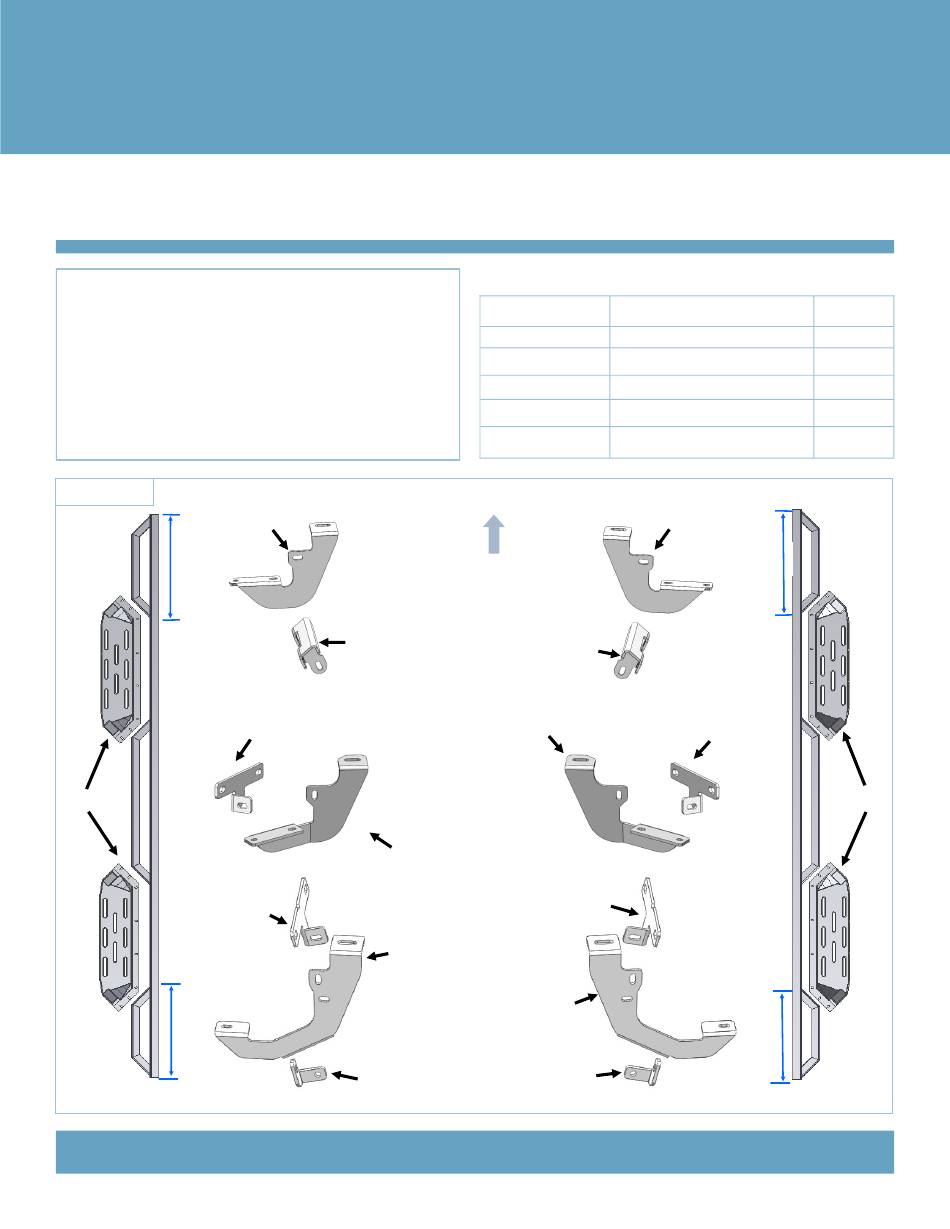

PART LIST
Driver Front Mounting
Bracket (DFM)
19.6"
Driver Center Sup-
port Bracket (DCS)
Step Pad
Driver Rear
Support
Bracket
(DRS)
9.7"
Driver Side
iArmor
Front
Driver Front
Support
Bracket (DFS)
Mounting Bracket (PCM)
Driver Center Mount-
ing Bracket (DCM)
Driver Rear Mounting
Bracket (DRM)
Passenger Rear Mount-
Driver Rear
Support
Plate (DRS1)
Customer Support: info@iarmorauto.com
®
Torque Value
Fastener Size
Tightening Torque (ft-lbs)
6mm
8mm
10mm
12mm
14mm
Passenger Front Mount-
ing Bracket (PFM)
Passenger
Front Support
Bracket (PFS)
Passenger Center
Passenger Rear Sup-
port Bracket (PRS)
ing Bracket (PRM)
Passenger
Rear Support
Plate (PRS1)
1
PART#: IA-N111
Required
6-7
16-18
31-32
56-58
92-94
19.6"
Passenger
Center Support
Bracket (PCS)
Step Pad
9.7"
Passenger Side
Rev. 20220401
X
X
X
