DIRECTIVES D'INSTALLATION
Série C-PHB
ACCESSOIRE DE DÉTECTEUR D'OCCUPATION
1. Retirez les deux vis qui maintiennent le couvercle de la chambre de
câblage en place et retirez le couvercle de cette chambre. Mettez
le couvercle et les vis de côté aux fi ns de réinstallation ultérieure.
Consultez la Figure 2 pour connaître l'emplacement du couvercle de
la chambre de câblage.
2. Retirez l'entrée défonçable de 1,27 cm (1/2 po) d'une des extrémités
du luminaire.
3. Montez le détecteur en faisant passer l'embout fi leté dans l'entrée
défonçable de 1,27 cm (1/2 po) et fi xez le détecteur avec l'écrou
de conduit.
4. Connectez les fi ls comme suit :
• Connectez le fi l d'alimentation en tension au fi l noir du détecteur.
• Connectez le fi l d'alimentation neutre au fi l blanc du détecteur.
• Connectez le fi l noir de la commande au fi l rouge du détecteur.
5. Remettez le couvercle de la chambre de câblage en place et fi xez-le
avec les deux vis retirées à l'étape 1.
6. Ajustez les paramètres du détecteur et choisissez la lentille au
moyen des instructions incluses avec le détecteur d'occupation.
ACCESSOIRE DE MONTAGE
DU LUMINAIRE SUSPENDU
1. Retirez la vis de la surface du luminaire près du couvercle d'accès au
câblage. Faites glisser le couvercle d'accès au câblage vers le trou
de vis, puis soulevez le couvercle. Jetez la vis et le couvercle d'accès
au câblage.
2. Fixez le conduit de suspension fi leté de 1,27 cm (1/2 po) à la boîte du
luminaire suspendu avec un écrou auto-freiné de conduit à l'intérieur
de la boîte et un écrou auto-freiné de conduit à l'extérieur de la boîte.
Les écrous auto-freinés et de conduit sont fournis en externe.
3. Avec les quatre boulons fournis, fi xez la boîte du luminaire suspendu
à la chambre de câblage sur le luminaire. Placez une rondelle à
ressort, puis une rondelle plate sous la tête de chaque boulon.
Consultez la Figure 3.
4. Épissez les fi ls à l'intérieur de la boîte du luminaire suspendu tel
qu'indiqué dans la section Connexions électriques.
5. Une fois les connexions électriques effectuées, terminez de ceindre
la boîte du luminaire suspendu avec les plaques frontales et vis
fournies. Insérez chaque plaque frontale dans une fente sur la
chambre de câblage, puis fi xez les plaques à la boîte du luminaire
suspendu avec les vis fournies. Consultez la Figure 4.
ACCESSOIRE DE CORBEILLE DE PROTECTION
1. Positionnez la corbeille de protection sur la plaque à l'avant
du luminaire.
2. Fixez les supports de retenue à la corbeille de protection de sorte
à les aligner aux trous sur les côtés du luminaire. Consultez la
Figure 5.
3. Faites passer les vis fournies dans les trous des supports de retenue.
Vissez les vis dans les trous dans les parois du luminaire et serrez.
ACCESSOIRE DE LENTILLE DIFFUSE
1. Retirez les deux vis maintenant le support de fi xation de la lentille en
place à une extrémité de l'appareil. Voir la Figure 1.
2. Mettez le support et les vis de côté pour les réinstaller plus tard.
3. Glissez la lentille transparente fournie hors de la fi xation et
remplacez-la par une lentille diffuse.
4. Remettez en place le support de fi xation de l'objectif et fi xez-le à
l'aide des deux vis retirées à l'étape 1.
http://lighting.cree.com/warranty
Document LPN00480X0001A1_A
Created By: TMT

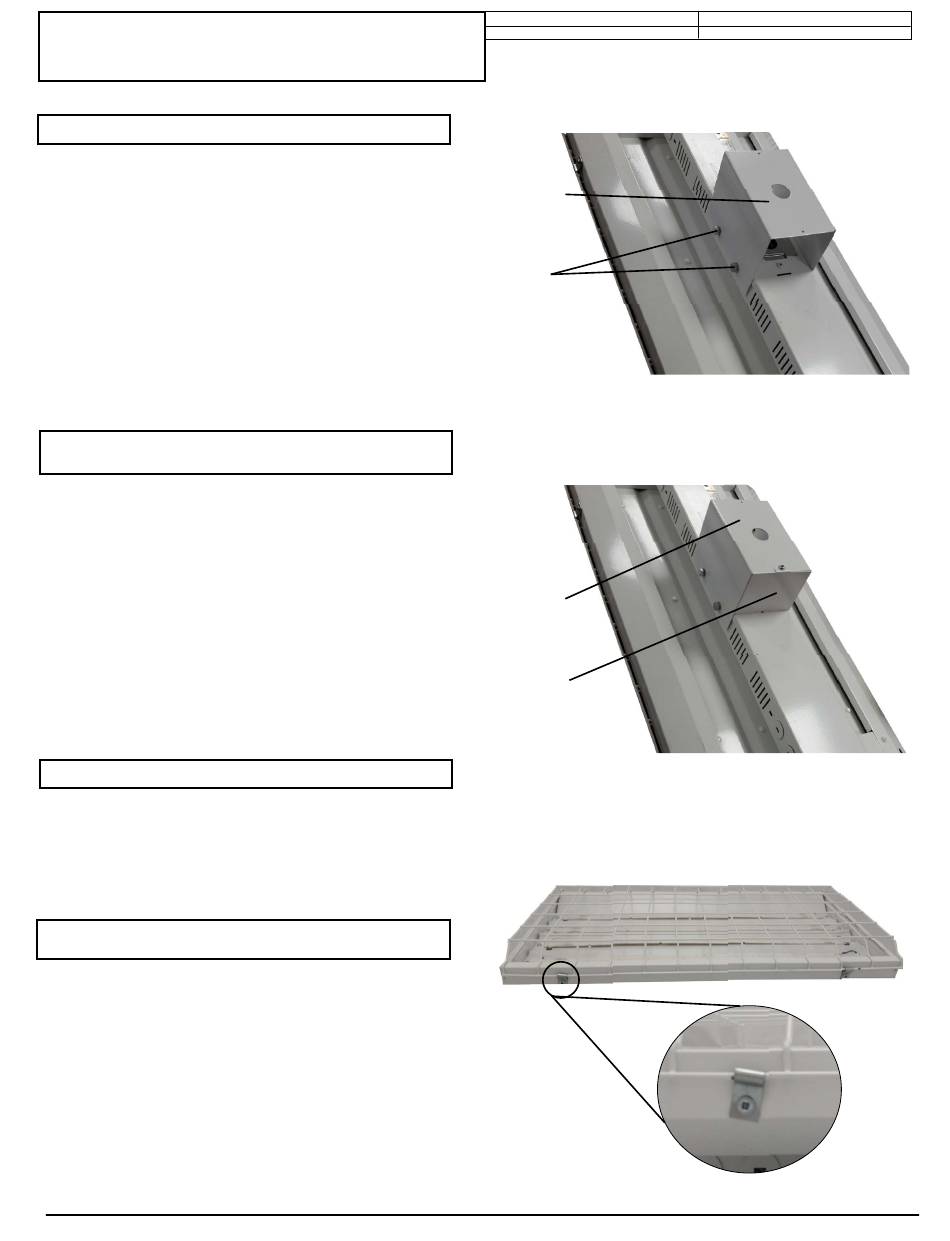

FIGURE 3
