INSTRUCCIONES DE INSTALACIÓN
Serie C-PHB
SENSOR DE OCUPACIÓN ACCESORIO
1. Quite los dos tornillos que sujetan la tapa de la caja de conexiones
y quite la tapa. Guarde la tapa y los tornillos para instalarlos
posteriormente. Consulte la ubicación de la tapa de la caja de
conexiones en la Figura 2 .
2. Quite una de las tapas precortadas de 1/2" de un extremo de la
luminaria.
3. Para instalar el sensor, pase un niple roscado a través del orifi cio
precortado de 1/2" y fi je el sensor con una tuerca para conducto
eléctrico.
4. Realice las siguientes conexiones eléctricas:
• Conecte el cable de suministro de corriente al cable negro del
sensor.
• Conecte el cable neutral del suministro al cable blanco del sensor.
• Conecte el cable negro del controlador al cable rojo del sensor.
5. Vuelva a colocar la tapa de la caja de conexiones y fíjela con los dos
tornillos que quitó en el paso 1.
6. Ajuste el sensor y seleccione la pantalla con las instrucciones
incluidas con el sensor de ocupación.
CAJA COLGANTE ACCESORIA
1. Quite el tornillo de la parte superior de la luminaria que está cerca
de la tapa plateada de la entrada de cables. Deslice la tapa de la
entrada de cables hacia el orifi cio del tornillo y luego levántela para
quitarla. Deseche el tornillo y la tapa de entrada de cables.
2. Fije el extremo roscado del conducto eléctrico colgante de 1/2" a la
caja colgante con una tuerca de bloqueo para conducto eléctrico en
la parte interior de la caja y con una tuerca de bloqueo en la parte
externa. El conducto y las tuercas de bloqueo se adquieren por
separado.
3. Fije la caja colgante a la caja de conexiones de la parte superior
de la luminaria con los cuatro pernos suministrados. Coloque una
arandela de bloqueo seguida de una arandela plana debajo de la
cabeza de cada perno. Consulte la Figura 3.
4. Conecte los cables dentro de la caja de conexiones como se detalla
en la sección Conexiones eléctricas.
5. Después de hacer las conexiones eléctricas, termine de cerrar
la caja colgante con las placas y los tornillos suministrados.
Inserte cada placa en la ranura de la parte superior de la caja
de conexiones y luego fíjelas a la caja colgante con los pernos
suministrados. Consulte la Figura 4.
PROTECTOR DE CABLES ACCESORIO
1. Coloque el protector de cables en la parte frontal de la luminaria.
2. Inserte a presión cuatro grapas de sujeción en el protector de
cables en las ubicaciones que estén alineadas con los orifi cios en el
costado de la luminaria. Consulte la Figura 5.
3. Pase los tornillos suministrados a través de los orifi cios de las
grapas de sujeción. Coloque los tornillos en los orifi cios en las
paredes de la luminaria y apriételos.
ACCESORIO DE LENTE DIFUSOR
1. Retire los dos tornillos que retienen el soporte de retención del lente
en un extremo de la luminaria. Ver Figura 1.
2. Ponga el soporte y los tornillos a un lado para reinstalarlos
posteriormente.
3. Deslice el lente transparente suministrado hacia fuera de la luminaria y
reemplace con el lente difusor.
4. Vuelva a instalar el soporte de retención del lente y asegúrelo en su
lugar con los dos tornillos retirados en el paso 1.
http://lighting.cree.com/warranty
Document LPN00480X0001A1_A
Created By: TMT

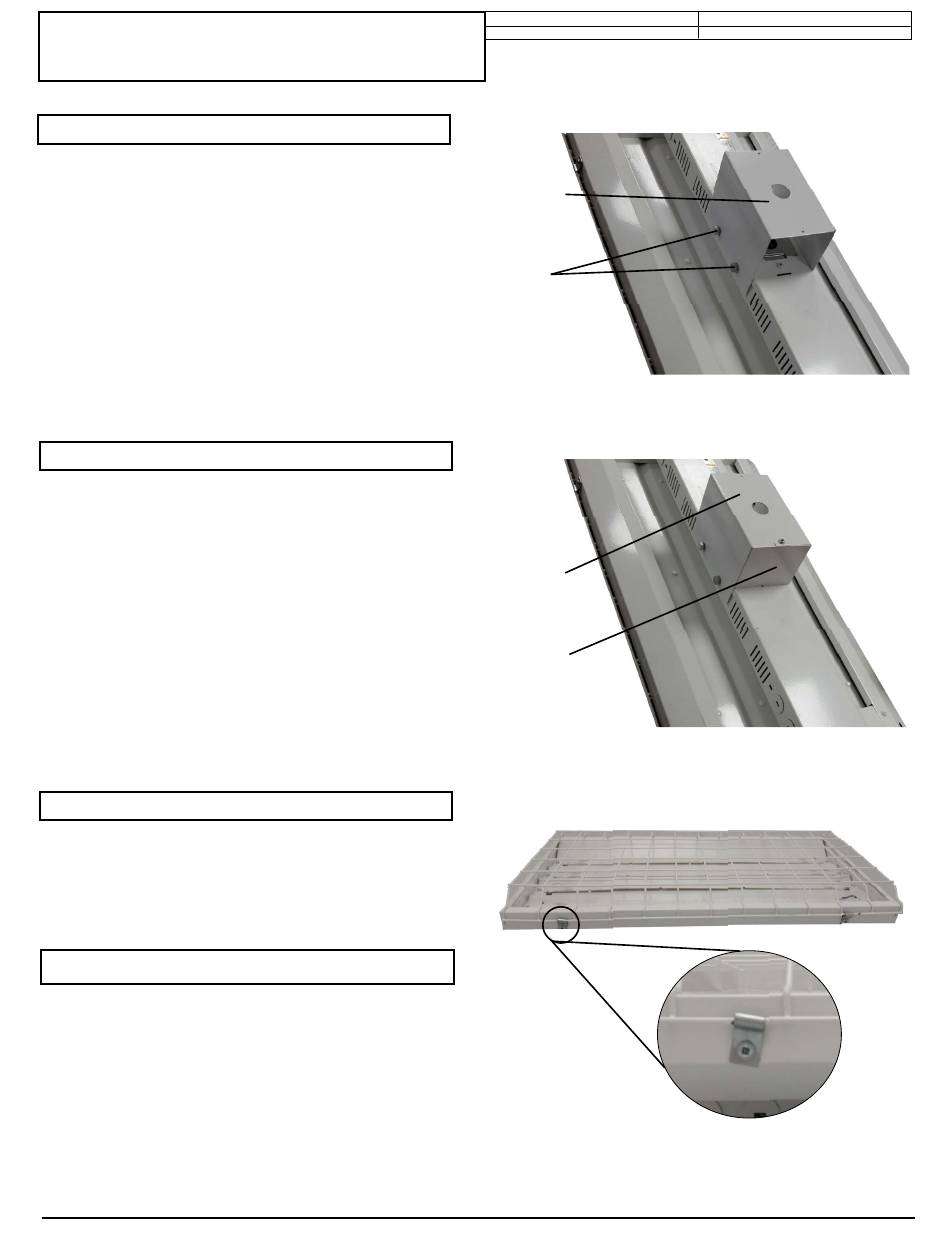

FIGURA 3
Caja colgante
4 Pernos
FIGURA 4
Caja colgante
Placa del extremo
FIGURA 5
