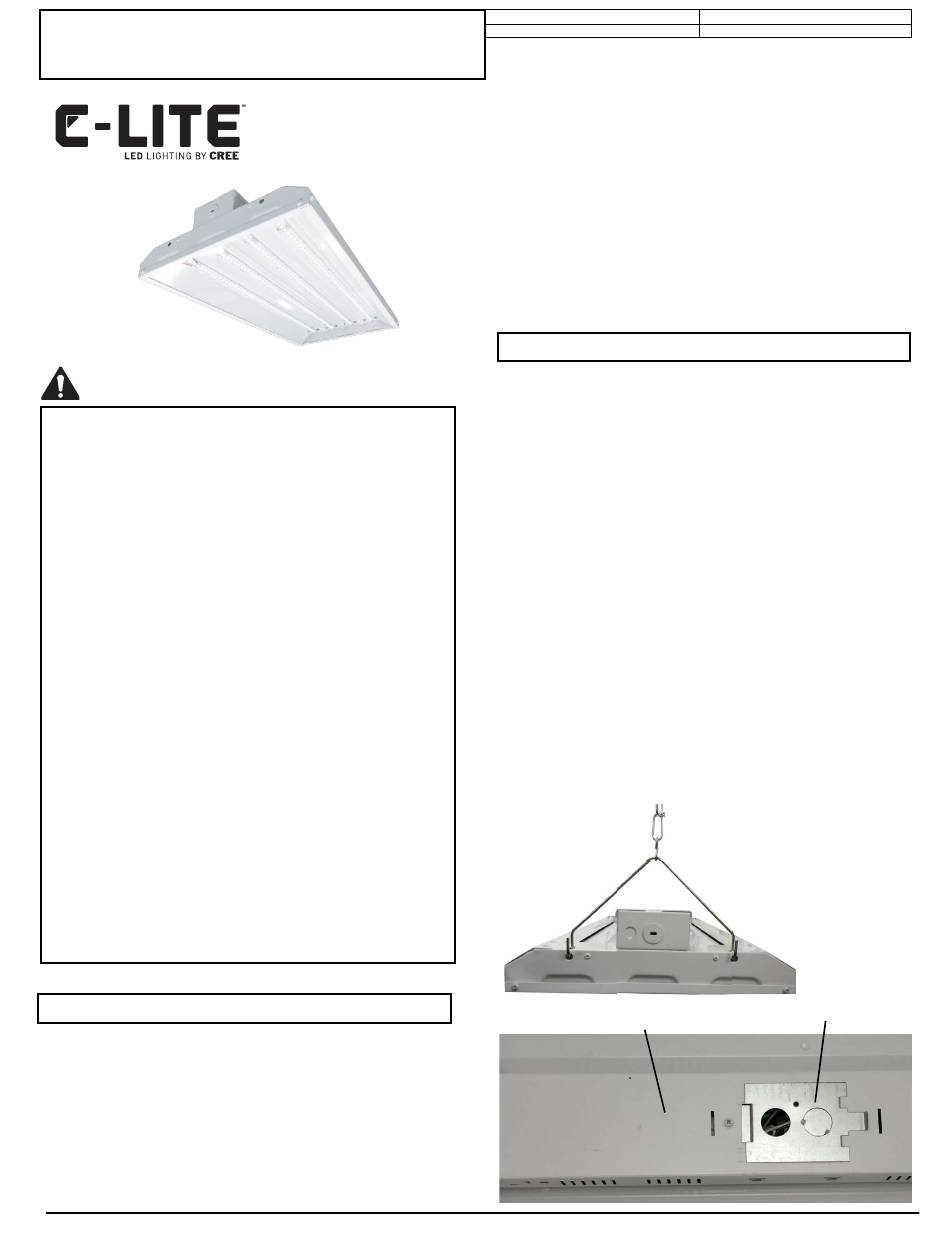

DIRECTIVES D'INSTALLATION
Série C-PHB
MISES EN GARDE
MESURES DE PROTECTION
IMPORTANTES
Lors de l'utilisation d'un équipement électrique,
des mesures de sécurité élémentaires devraient
toujours être respectées, entre autres :
LISEZ ET RESPECTEZ TOUTES
LES MISES EN GARDE ET
DIRECTIVES DE SÉCURITÉ
DANGER – Risque d'électrocution – Couper l'alimentation
1.
avant l'installation.
2. Ce produit doit être installé conformément au NEC ou
à votre code électrique local. Si vous ne connaissez pas
bien ces codes et ces exigences, veuillez contacter un
électricien qualifi é.
3. FILS D'ALIMENTATION 90°C MIN.
4. Pour éviter d'endommager ou d'abraser les fi ls, ne les
laissez pas entrer en contact avec des bords en tôle ou
autres objets tranchants.
CONSERVEZ CES
INSTRUCTIONS POUR
RÉFÉRENCE FUTURE
CHAÎNE DE SUSPENSION
1. Insérez les cintres fournis dans les fentes du dessus du luminaire
et faites passer les extrémités des cintres dans les trous ronds aux
extrémités du luminaire (consultez la Figure 1). Pour éviter que les
cintres ne se séparent du luminaire, pincez-en les extrémités pour
les fermer.
2. Fixez à un des cintres le crochet en S à l'extrémité d'une des chaînes
de suspension fournies. Pincez le crochet en S jusqu'à ce qu'il soit
fermé pour éviter qu'il y ait séparation accidentelle du cintre. Répétez
avec la deuxième chaîne à l'autre extrémité du luminaire.
3. Fixez les extrémités opposées des chaînes à la surface de montage.
Assurez-vous que la surface de montage et que la quincaillerie que
fournit le client peuvent supporter le poids du luminaire.
http://lighting.cree.com/warranty
Document LPN00480X0001A1_A
Created By: TMT
4. Retirez la vis de la surface du luminaire près du couvercle d'accès au
câblage argenté. Faites glisser le couvercle d'accès au câblage vers
le trou de vis, puis soulevez le couvercle. Retirez l'entrée défonçable
de 1,27 cm (1/2 po) du couvercle de câblage. Consultez la Figure 2.
5. Trousse de cordons :
Insérez les fi ls d'alimentation du cordon dans le trou dans le
couvercle d'accès au câblage et enclenchez le serre-câble dans
le couvercle
Conduit :
Insérez les fi ls d'alimentation dans le trou du couvercle d'accès au
câblage. Fixez le conduit au couvercle avec l'écrou de conduit de
l'autre côté du couvercle.
6. Consultez la section Connexions électriques pour le câblage.
7. Remettez le couvercle d'accès au câblage en place en inversant
la séquence utilisée pour le retirer. Assurez-vous que les deux
extrémités du couvercle s'engagent sur le dessus de la chambre
de câblage. Fixez le couvercle avec la vis retirée à l'étape 4.
CONNEXIONS ÉLECTRIQUES
Le luminaire est équipé d'une commande de 120-277 V
universelle
(c-à-d. 120 V, 208 V, 240 V ou 277 V)
CÂBLAGE DE PHASE À NEUTRE 120/277 V
1. Connectez le fil de mise à la terre de l'alimentation
au fil de mise à la terre (vert) du luminaire.
2. Connectez le fil d'alimentation commun au fil neutre
(blanc) du luminaire.
3. Connectez le fil d'alimentation au fil de phase (noir)
du luminaire.
Insérez soigneusement tous les fils dans la chambre de câblage
en prenant garde de n'en pincer aucun.
CÂBLAGE PHASE-PHASE 208/240 V
1. Connectez le fil de mise à la terre de l'alimentation
au fil de mise à la terre (vert) du luminaire.
2. Connectez le fil d'alimentation L1 (de phase) au fil neutre
(blanc) du luminaire.
3. Connectez le fil d'alimentation L2 (de phase) au fil de
phase (noir).
Insérez soigneusement tous les fils dans la chambre de câblage
en prenant garde de n'en pincer aucun.
GRADATION
1. Les fils d'alimentation gris et violet servent aux systèmes
de gradation 0-10 V. Posez un capuchon dessus si vous ne
vous en servez pas.
FIGURE 1
Couvercle de la
FIGURE 2
chambre de câblage
| 866.924.3645
Date: 02-26-2019
Couvercle d'accès au câblage
