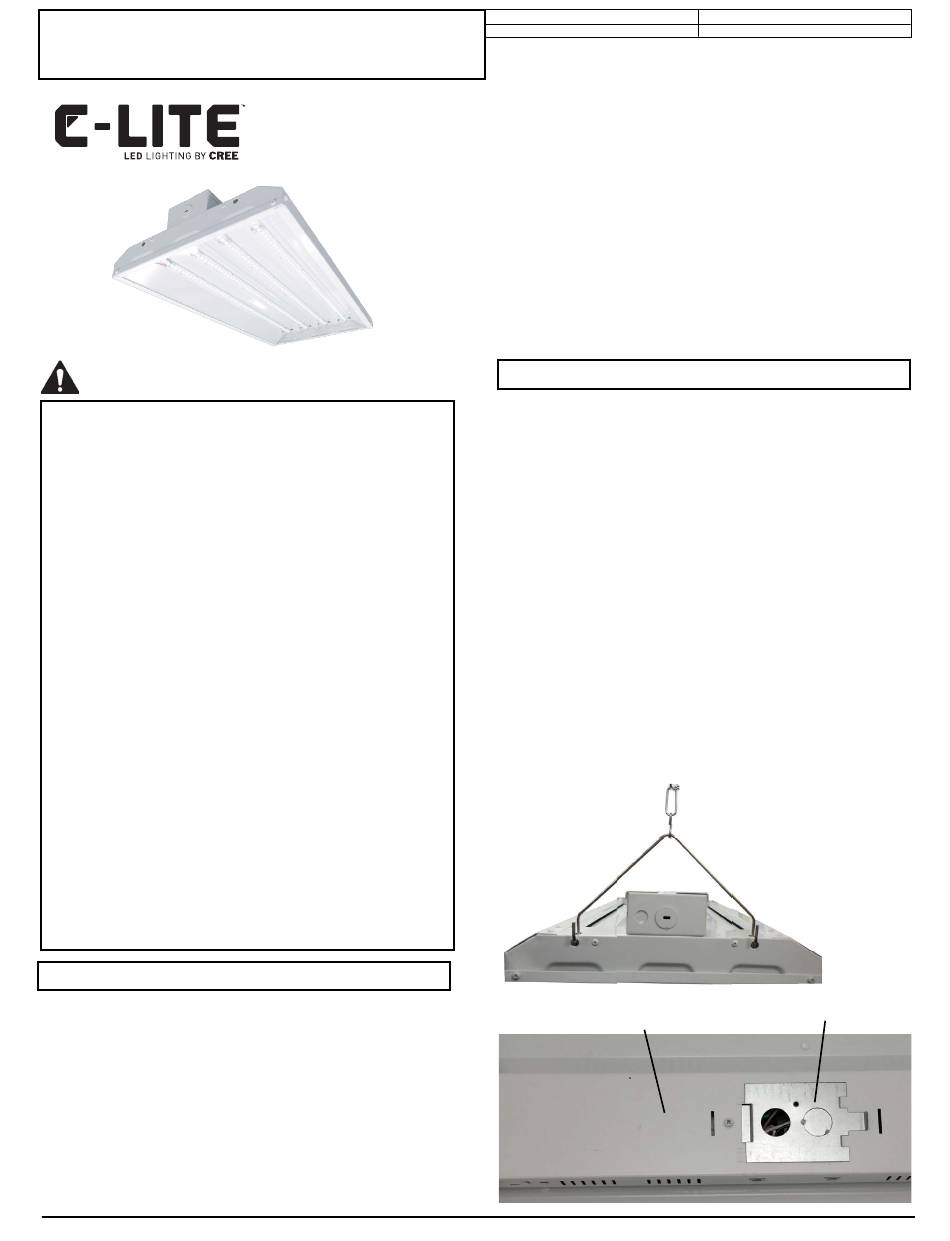

Cree C-LITE C-PHB Series Installation Instructions Manual page 4

INSTRUCCIONES DE INSTALACIÓN
Serie C-PHB
PRECAUCIONES
MEDIDAS IMPORTANTES
DE SEGURIDAD
Al usar equipos eléctricos, siempre se deben seguir las
precauciones de seguridad básicas, incluidas las
LEA Y SIGA TODAS LAS
INSTRUCCIONES DE SEGURIDAD
1. PELIGRO: Riesgo de descarga eléctrica. Desconecte la
alimentación eléctrica antes de la instalación.
DANGER – Risque de choc – Couper l'alimentation avant
l'installation.
2. Esta luminaria debe instalarse de acuerdo con el Código
Eléctrico de Estados Unidos (NEC, por sus siglas
en inglés) o con el código eléctrico local. Si no está
familiarizado con estos códigos y normas, consulte a un
electricista califi cado.
Ce produit doit être installé conformément à NEC ou votre
code électrique local. Si vous n'êtes pas familier avec ces
codes et ces exigences, veuillez contacter un électricien
qualifi é.
3. CABLES DE ALIMENTACIÓN DE MÍN. 90 °C.
LES FILS D'ALIMENTATION 90 °C MIN.
4. A fi n de evitar daño o abrasión al cableado, no exponga el
cableado a bordes de láminas metálicas ni a otros objetos
fi losos.
GUARDE ESTAS INSTRUCCIONES
PARA REFERENCIA FUTURA
SOPORTES DE CADENA
1. Pase los soportes colgantes de alambre suministrados a través de
las ranuras de la parte superior de la luminaria y pase los extremos
de los soportes a través de los orifi cios circulares de los extremos
de la luminaria (consulte la Figura 1). Para evitar que los soportes
se desconecten de la luminaria, presione los extremos de los
soportes para cerrarlos.
2. Coloque el gancho en S del extremo de una de las cadenas
colgantes suministradas a uno de los soportes colgantes de
alambre. Cierre el gancho en S para evitar que se desconecte
accidentalmente el soporte colgante de alambre. Haga lo mismo con
la otra cadena del otro lado de la luminaria.
3. Fije el lado opuesto de las cadenas a la superfi cie de montaje.
Asegúrese de que la superfi cie de montaje y que los elementos de
siguientes:
http://lighting.cree.com/warranty
Document LPN00480X0001A1_A
Created By: TMT
sujeción suministrados por el cliente puedan soportar el peso de la
luminaria.
4. Quite el tornillo de la parte superior de la luminaria que está cerca
de la tapa plateada de la entrada de cables. Deslice la tapa de la
entrada de cables hacia el orifi cio del tornillo y luego levántela para
quitarla. Quite la tapa precortada de 1/2" de la tapa para cables.
Consulte la Figura 2.
Conjunto de cables:
5.
Inserte los cables a través del orifi cio de la tapa para cables e
inserte a presión el sujetacables en la tapa.
Conducto eléctrico:
Inserte los cables del conducto eléctrico a través del orifi cio de la
tapa de entrada de cables. Fije el conducto eléctrico a la tapa con
una tuerca para conducto eléctrico en el lado interno de la tapa.
6. Consulte el diagrama de cableado en Conexiones Eléctricas.
7. Vuelva a colocar la tapa de la entrada de cables en la secuencia
inversa. Asegúrese de que los dos extremos de la tapa estén en
contacto con la parte superior de la caja de conexiones. Fije la tapa
en su sitio con el tornillo que quitó en el paso 4.
CONEXIONES ELÉCTRICAS
El dispositivo está equipado con un controlador universal de
voltaje, 120-277 V (es decir 120 V, 208 V, 240 V o 277 V)
CABLEADO DE FASE A NEUTRO DE 120/277 V
1. Conecte el cable de puesta a tierra del suministro a la tierra
de la luminaria (verde).
2. Conecte el cable neutro del suministro al neutro de la
luminaria (blanco).
3. Conecte el cable de suministro de corriente al cable vivo de
la luminaria (negro).
Guarde cuidadosamente los cables en la caja de conexiones y
asegúrese de no pellizcar ningún cable.
CABLEADO DE FASE A FASE, 208/240 V
1. Conecte el cable de puesta a tierra del suministro a la tierra
de la luminaria (verde).
2. Conecte el cable L1 (vivo) del suministro al neutro de la
luminaria (blanco).
3. Conecte el cable L2 (vivo) del suministro al cable vivo de la
luminaria (negro).
Guarde cuidadosamente los cables en la caja de conexiones y
asegúrese de no pellizcar ningún cable.
ATENUACIÓN
1. Los cables gris y morado son para los sistemas de
atenuación de 0-10 V. Aíslelos si no se van a utilizar.
FIGURA 1
FIGURA 2 Tapa de caja de conexiones
| 866.924.3645
Date: 02-26-2019
Tapa de entrada de cables
