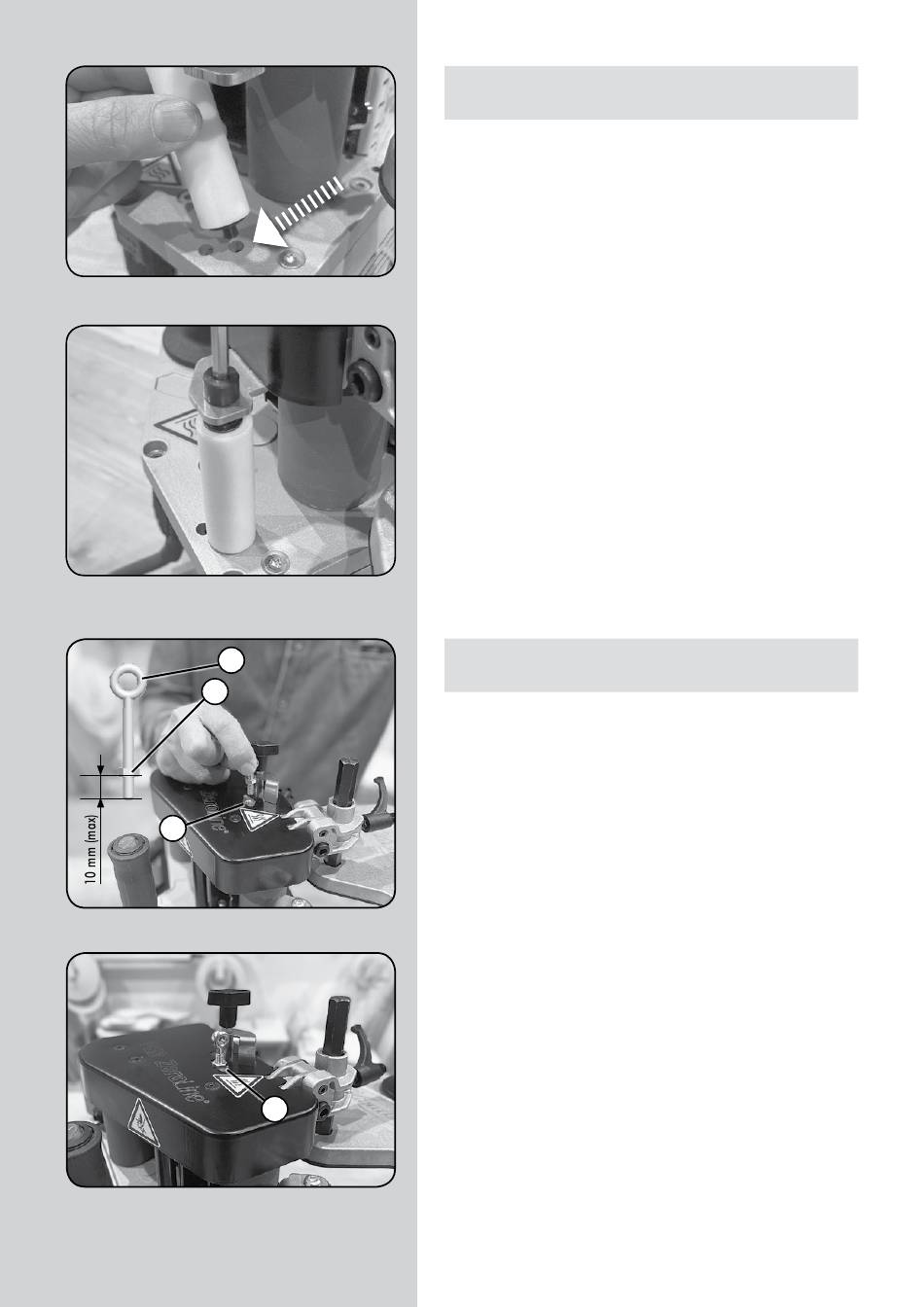

Fig. 22
Fig. 23
A
B
C
Fig. 24
Fig. 25
12 - PEB Zeroline®
A
12. MONTAJE DEL RODILLO AUXILIAR PARA EL
APLACADO DE RADIOS INTERIORES
El rodillo auxiliar permite realizar el aplacado de esquinas
interiores a 90° (radio mínimo 18 mm). Fijarlo tal como indica
la figura.
Encaje el extremo del eje del rodillo en el orificio de la placa
correspondiente (Fig. 22). Una vez situado, puede proceder a
su fijación mediante el bulón de apriete (Fig. 23).
13. ACCESORIO PARA TRABAJOS CON LA MÁQUINA
SUSPENDIDA
La máquina va provista con un accesorio para trabajos con
la máquina suspendida. Este accesorio, deberá montarse en
el centro de gravedad A (Fig. 25) de la máquina del siguiente
modo: Sitúe la tuerca B (Fig. 24) a la distancia de 10 mm
(aprox.) del exterior de la anilla A (Fig. 24) e introduzca ambos
por mediación de la anilla en el agujero roscado C (Fig. 24).
Cuando haga tope con la tuerca A (Fig. 25), termine de fijarla
por medio de una llave hexagonal e/c: 8 mm. A través del
orificio de la anilla podrá suspender la máquina.
