2. SPECIFICHE TECNICHE
2.1 DESCRIZIONE DELLA MACCHINA
Questa macchina è stata progettata per la bordatura di qualsiasi
tipo di bordo "zero joint" o "fusione" in PVC/ABS (con rivesti-
mento funzionale polimerico, coestruso o con primer/preinco-
llato) progettato per eseguire bordature in modo industriale. È
possibile eseguire la bordatura su superfici rette, curve, inclinate
con pannelli in truciolato o MDF.

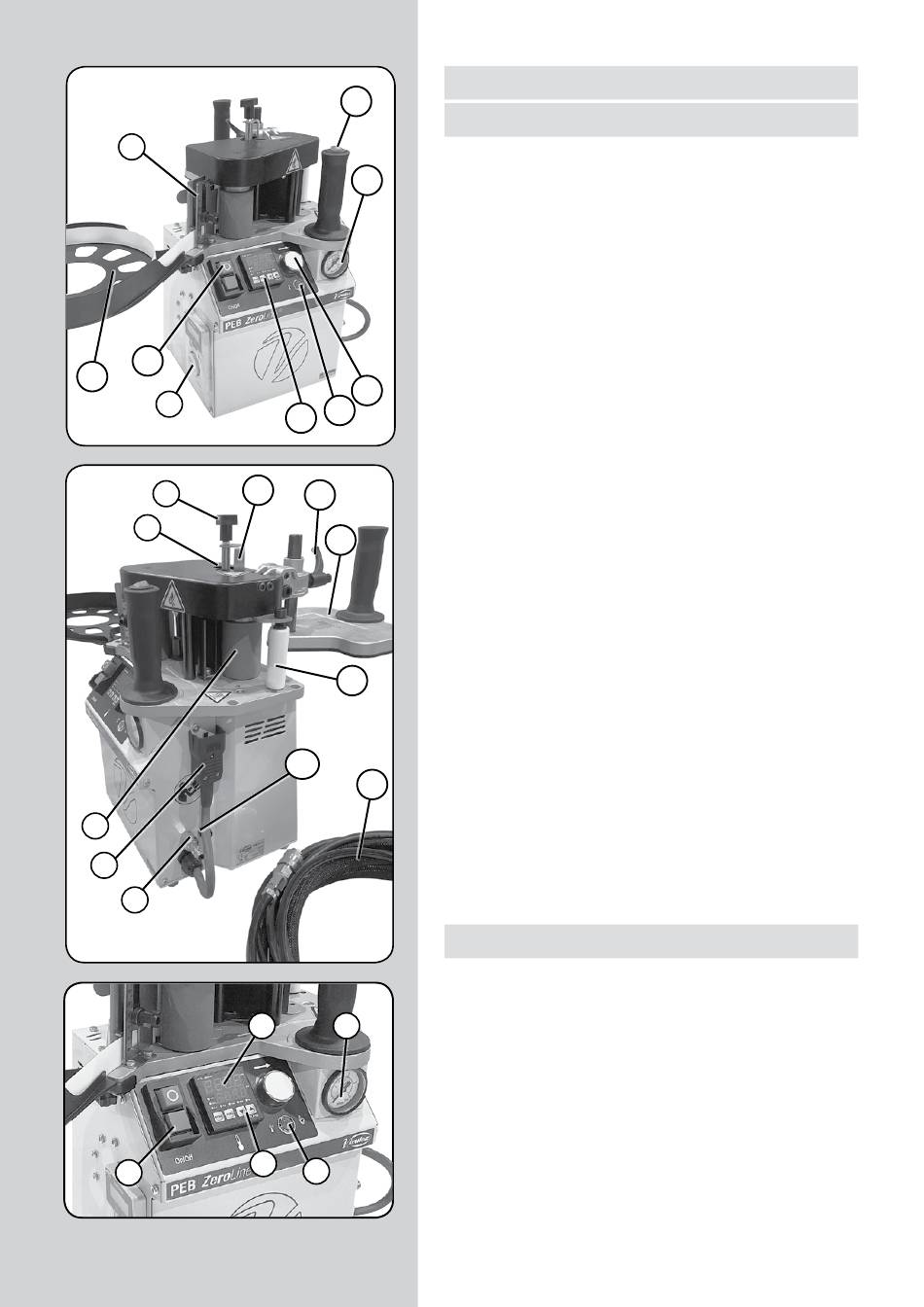

1. Presa di collegamento pneumatico
2. Fusibile (2A)
3. Presa di corrente
4. Controllo della velocità di avanzamento del bordo
5. Guida di ingresso del bordo
6. Supporto del pannello
7. Rullo bordatore
8. Rullo di bordatura per raggi interni
9. Regolatore altezza uscita aria
10. Maniglia di bloccaggio del supporto del pannello
11. Supporto bobina
12. Regolazione altezza del bordo
13. Foro filettato per anello di sospensione della macchina
(non incluso)
14. Interruttore principale
15. Manometro di pressione pneumatica
16. Controllo della temperatura
17. Pulsante di introduzione automatica del bordo
18. Luce indicatrice della temperatura impostata
19. Interruttore di azionamento della pressione di lavoro
20. Prese di collegamento elettrico e pneumatico (5m)
Funzioni e indicatori del pannello di controllo
A - Interruttore generale. Connette in posizione on e discon-
nette in posizione off, l'alimentazione elettrica della macchina.
B - Pulsanti di selezione della temperatura
C - Display della temperatura selezionata e temperatura di lavoro
D - LED (colore verde) Quando raggiunge la temperatura im-
postata, il LED si accende.
E - Manometro della pressione dell'aria
2.3 CARATTERISTICHE
Tensioni: 230 V
Potenza: 3,3 kW (16A)
Altezza del pannello: 10-65 mm
Raggio interno minimo: 18 mm
Regolazione dello spessore del bordo: 0,8-2 mm
Pannello inclinato: 0-55°
Temperatura massima: 370 °C
Velocità di alimentazione regolabile: 1-3,5 m/min
pressione dell'aria: Min 6 bar-Max 8 bar
Pressione di lavoro: 0,6-0,8 bar
Lunghezza del tubo di alimentazione: 5 m
Peso: 11 kg
Livello di pressione acustica: 85 dB (A)
PEB Zeroline® - 51
