4 - PEB Zeroline®
3. EQUIPO ESTÁNDAR
Al abrir la caja de embalaje, encontrará en su interior los
B
elementos siguientes:
• Aplacadora de cantos manual PEB ZeroLine
• Manguera de suministros eléctrico/neumático con tomas
de conexión.
• Soporte portarrollos.
• Rodillo auxiliar de aplacado de radios interiores.
• Caja de madera reutilizable.
• Manual de instrucciones.
4. ACCESORIOS OPCIONALES
• Mesa MEB ZeroLine
• Antiadherente sin silicona "Cantspray"
• Fresadora de cantos FR156N/FR256N
• Cabezal CA56G
• Sistema de sujeción neumática, giratorio y abatible SVN460
5046400
• Soporte de 2 ventosas SFV50 5045753
• Soporte de 1 ventosa SFV150 5045833
• Perfilador de cantos doble AU93 (max. 1 mm)
• Retestador de cantos RC21E (max. 1 mm)
• Retestador de cantos RC221R (max. 2 mm)
• Retestador de cantos RC321S (max. 3 mm x25)
• Rascador de radios 5031110
5. EMBALAJE Y TRANSPORTE
La máquina se suministra en un embalaje de madera, que
deberá conservarlo para transportes posteriores.
5.1 DESEMBALAJE
La máquina va en el interior del embalaje la cual deberá ex-
traerse del siguiente modo:
• Quite la tapa superior y resérvela en lugar seguro para su
uso posterior.

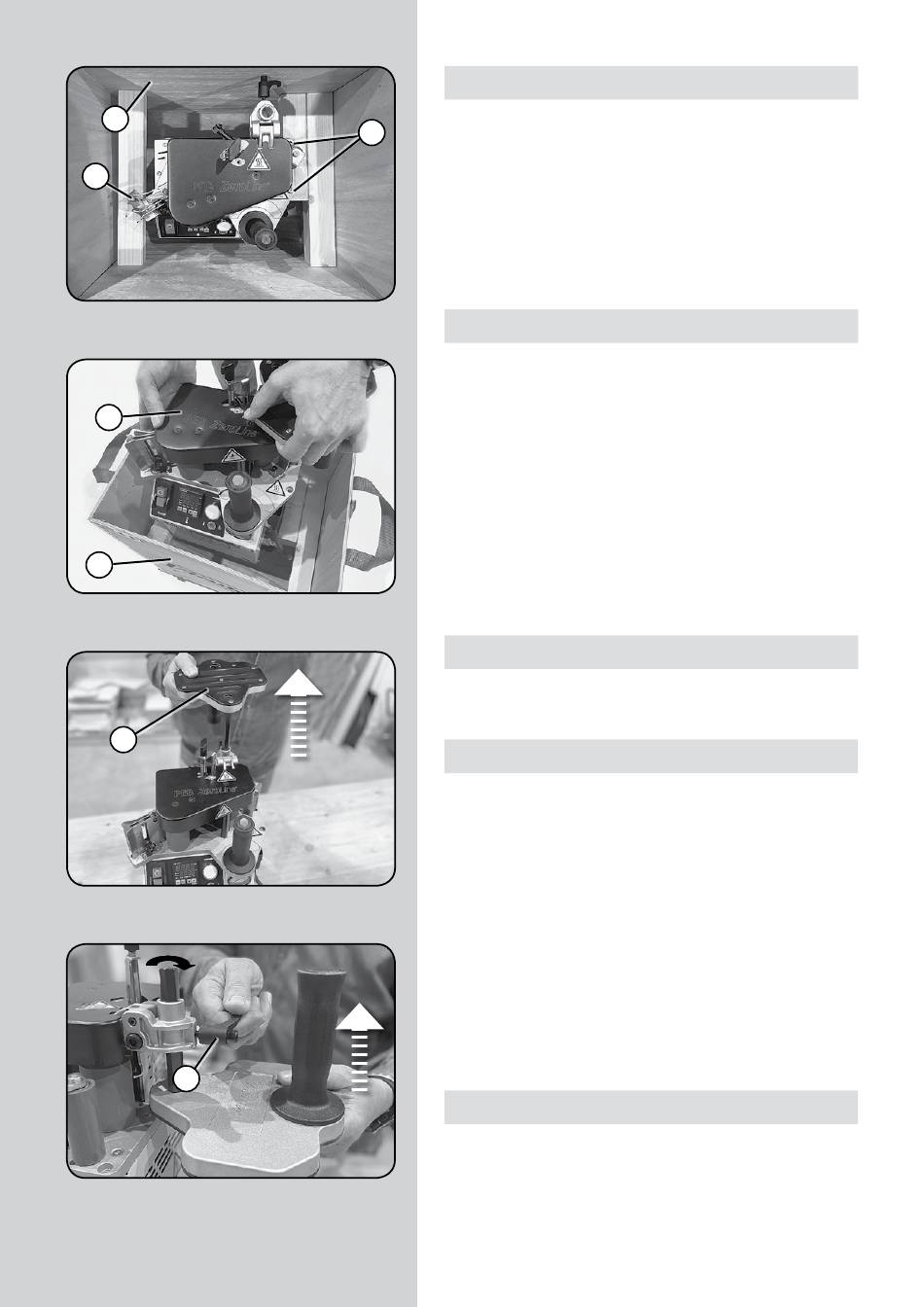

• Desenrosque y extraiga los 3 tornillos B (Fig. 1) con un des-
tornillador estrella, del interior de la caja A (Fig. 1)(resérvelos
para su uso posterior)
• Extraiga la máquina B (Fig. 2) del interior de la caja A (Fig. 2).
• Desenrosque la manecilla A (Fig. 4) y extraiga el soporte guía B
(Fig. 3) y móntelo según del modo que se muestra en la (Fig. 4).
• Compruebe que las dos empuñaduras A y B (Fig. 5) estén
alineadas como se muestra.
• Reserve la caja de madera y la tapa, para guardar o trans-
portar la aplacadora.
5.2 MONTAJE DEL CARGADOR
Colocar el cargador sobre la placa de la máquina fijándolo con
el tornillo A y el pomo B suministrados (Fig. 5b).
El cargador permite aplacar de una manera eficiente largas
longitudes de canto superiores a 500 mm, consiguiendo una
correcta introducción del canto en la linea de aplacado.
