3 Beschreibung
3 Beschreibung
3.1 Allgemeines
MiniCODER und ferromagnetische Maßverkörperung bilden ein Messsystem. Der
MiniCODER tastet die ferromagnetische Maßverkörperung berührungslos ab und er-
fasst Drehrichtung, Drehzahl und Position.
Voraussetzungen für eine einwandfreie Funktion des Messsystems:
● Der MiniCODER muss zum Modul, zur Zähnezahl, zur Referenzmarke und zur
Breite der Maßverkörperung passen.
● Der MiniCODER muss symmetrisch zur Maßverkörperung montiert werden.
● Es muss ein definierter Luftspalt zwischen MiniCODER und Maßverkörperung
eingehalten werden.

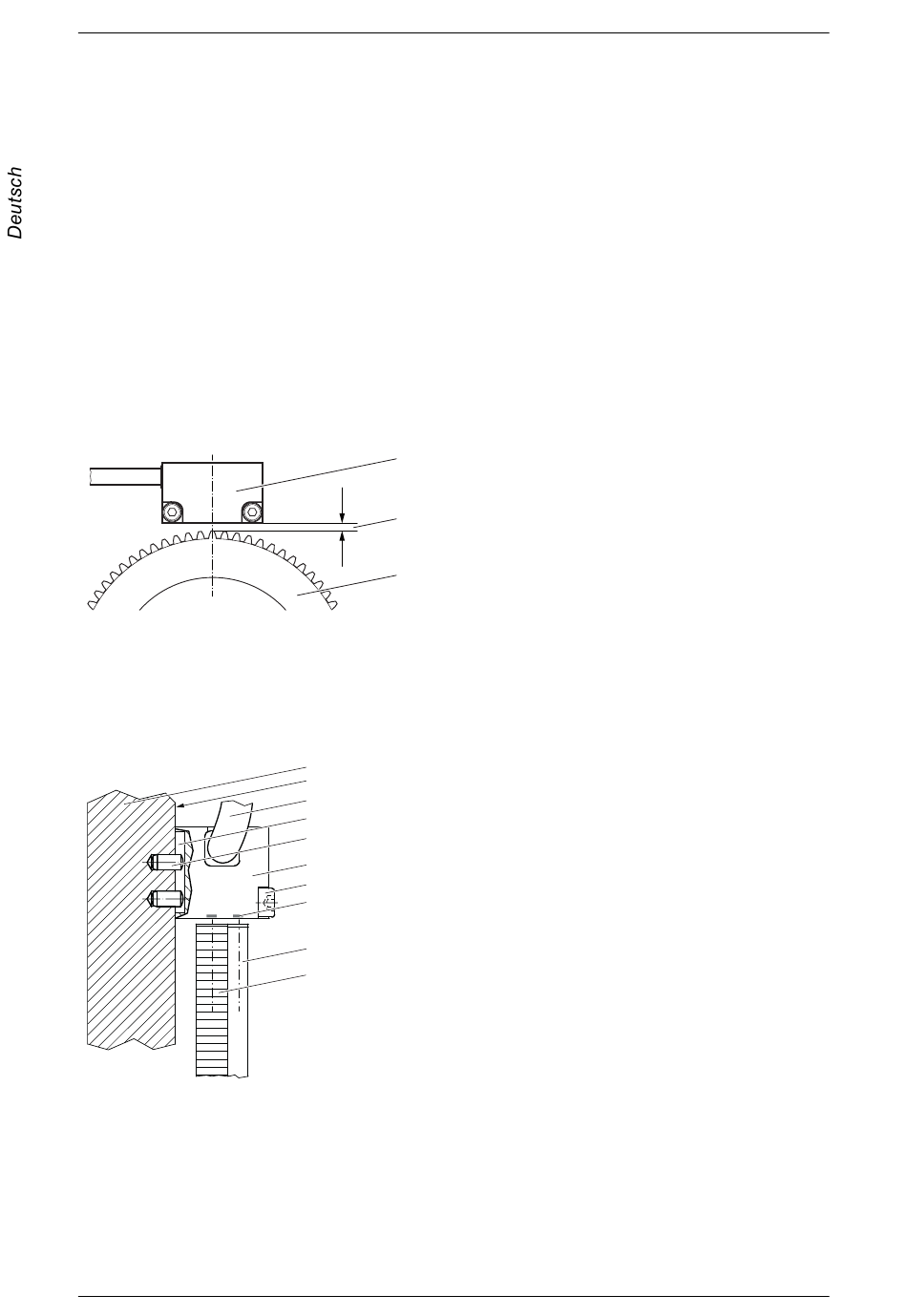

Messsystem
Einbauposition von MiniCODER und Messzahnrad
Einbauposition Messsystem
20
Allgemeines
1
2
3
1a
1b
2a
2b
2c
2d
3
2e
4a
4b
1 MiniCODER
2 Luftspalt
3 Maßverkörperung
(nicht im Lieferumfang enthalten)
Maschine/Anlage
1a Aufnahmevorrichtung
1b Montagefläche
MiniCODER
2a Anschlusskabel
2b Zentriernut
2c Positionierstifte
2d Gehäuse
2e Sensorelemente
Zubehör
3 Schraube M3
Messzahnrad (Teilansicht)
4a Referenzspur (T
Ref
4b Signalspur (T )
Sig
