1.5 Bestandteile

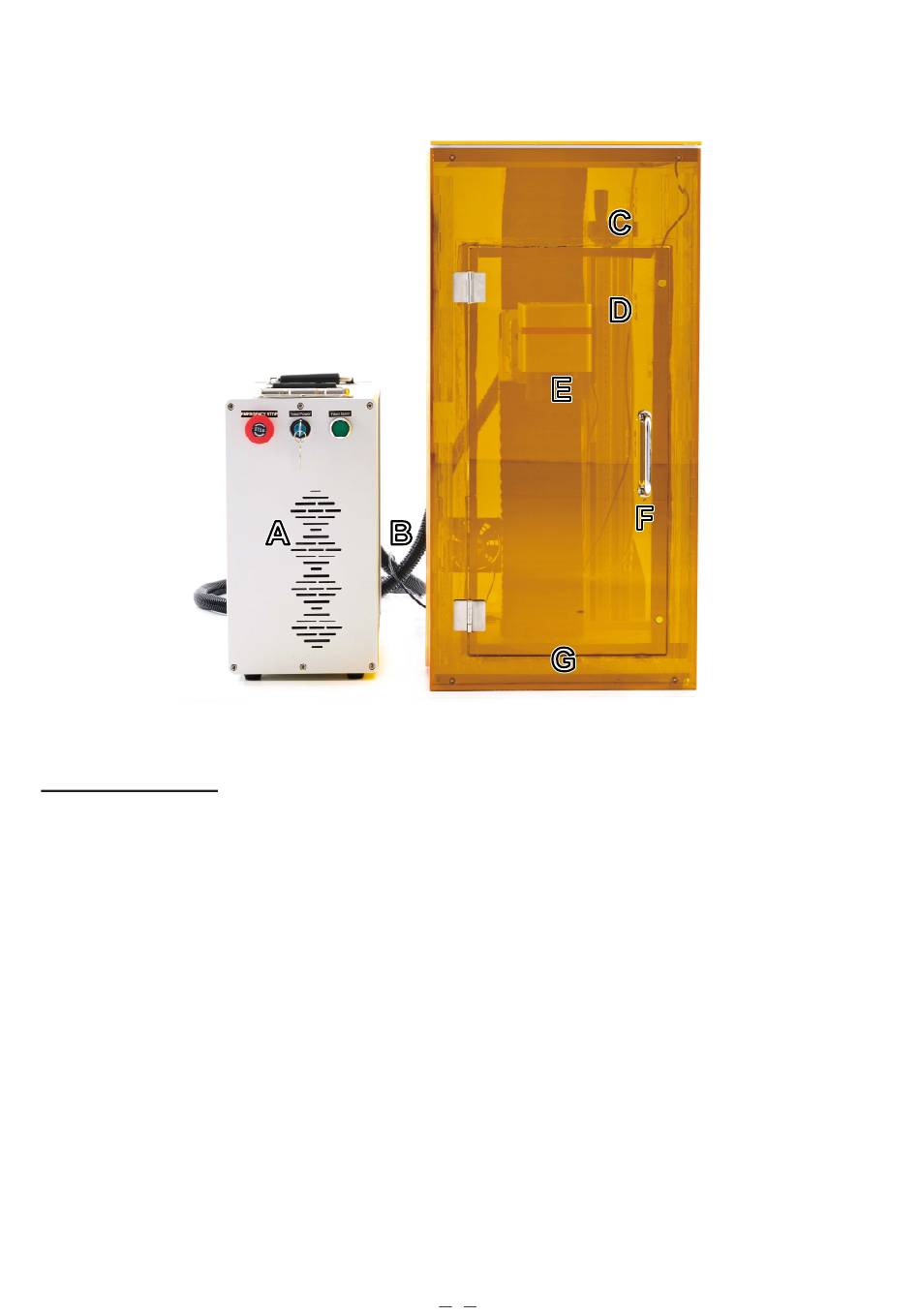

Hauptbestandteile
A. Hauptgehäuse—Es beinhaltet die Faserlaserquelle, ihre Hauptplatine und verschiedene Anschlüsse.
B. Laserkabel—Es überträgt den Laserstrahl von seiner Quelle auf die Galvanometerlinse.
C. Tragsäule—Sie trägt den Laserarm und enthält einen präzisen Messstab zum schnellen Einstellen der Höhe beim
Arbeiten mit verschiedenen Materialtypen und -stärken.
D. Höhenverstellungsknopf—Mithilfe des Rades lässt sich der Laserarm auf und ab zum korrekten Ausrichten je
nach Materialtyp und -stärke bewegt werden.
E. Galvo-Linsenkopf—Der Galvanometer-Scankopf hoher Geschwindigkeit fokussiert den Laserstrahl auf einen
feinen Punkt und lenkt ihn beim Gravieren an die entsprechenden Stellen auf dem Zielmaterial.
F. Schutzgehäuse—Es schützt Zuschauer vor potenziell schädlichen Auswirkungen des unsichtbaren Lasers und
dessen Reflexion. Der Abgasventilator wird Gase und Schmutzpartikel aus dem Arbeitstisch herausziehen und sie
durch Ihre Entlüftung in ein Fenster oder einen Luftreiniger leiten.
G. Arbeitsplatte—Auf dieser Platte soll das Zielmaterial gelegt werden, mit optionalen Positionierleisten als Hilfsmittel
zur präzisen Positionierung.
A A B B
C C
D D
E E
G G
3 3
F F
