Eine schlechte Erdung WIRD zu einem Geräteausfall und einer ernsthaften Stromschlaggefahr
führen. Der Hersteller und/oder Vertreiber schließt jegliche Verantwortung und Haftung für durch
schlechte Erdungsverbindungen verursachte Schäden, Unfälle oder Verletzungen aus.

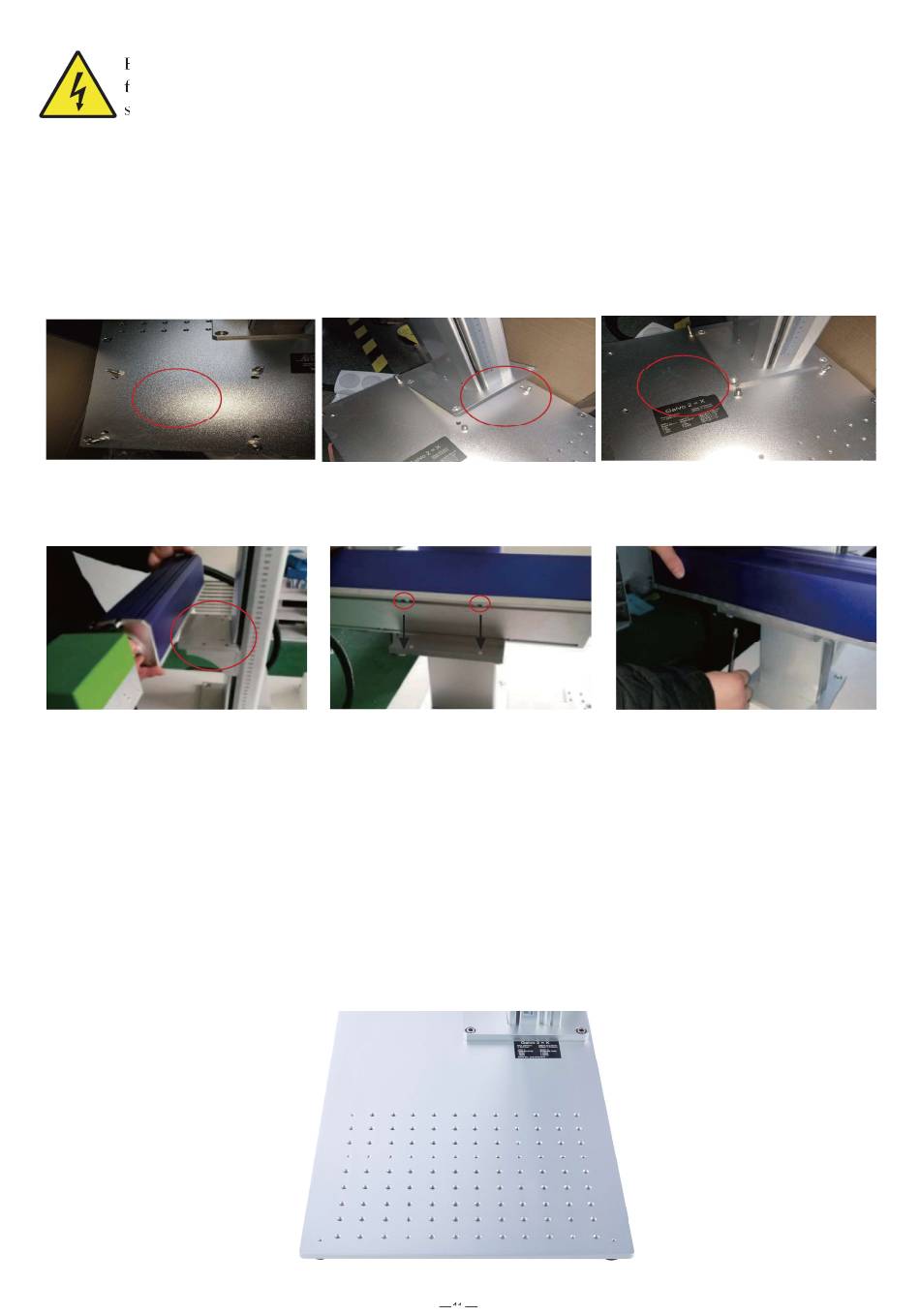

3.4 Montageanleitung
Schritt 1. Montieren Sie die Tragsäule mit den vier Befestigungslöchern und den mitgelieferten Bolzen auf der
Arbeitsplatte.
Schritt 2. Montieren Sie den Laserarm mit den mitgelieferten Bolzen auf der Tragsäule.
Montieren Sie den Laserarm so, dass
sein Optikkasten über dem Arbeits-
bereich steht.
Drehen Sie den Knopf oben auf der Tragsäule, um die Höhe des Laserarms auf ca. 24 cm wie die Markierung
auf dem Lineal der Säule einzustellen. Dadurch wird die Linse so positioniert, dass sie für die meistverwendeten
Materialien scharf gestellt ist.
Schritt 3. Stellen Sie alle erforderlichen Verbindungen zwischen den verschiedenen Bestandteilen her.
Schritt 4. Die Positionierleisten können auf der Arbeitsplatte angebracht und für alle Ihre Projekte belassen oder
beweglich an unterschiedliche Projekte angepasst werden. Setzen Sie die Positionierleisten einfach auf die
Löcher, die den äußeren Rand des Zielmaterials bilden sollen und befestigen Sie sie mit den mitgelieferten
Bolzen.
Richten Sie die vier Schraublöcher
am Gehäuse an den Löchern in der
Montagehalterung aus.
11
Ziehen Sie es mit den mitgelieferten
Bolzen fest.
