Danfoss VLT FC 102 Installation Manual page 56

VLT® Frequency Converters, 90–400 kW
Instalační příručka
1
2
3
4
5

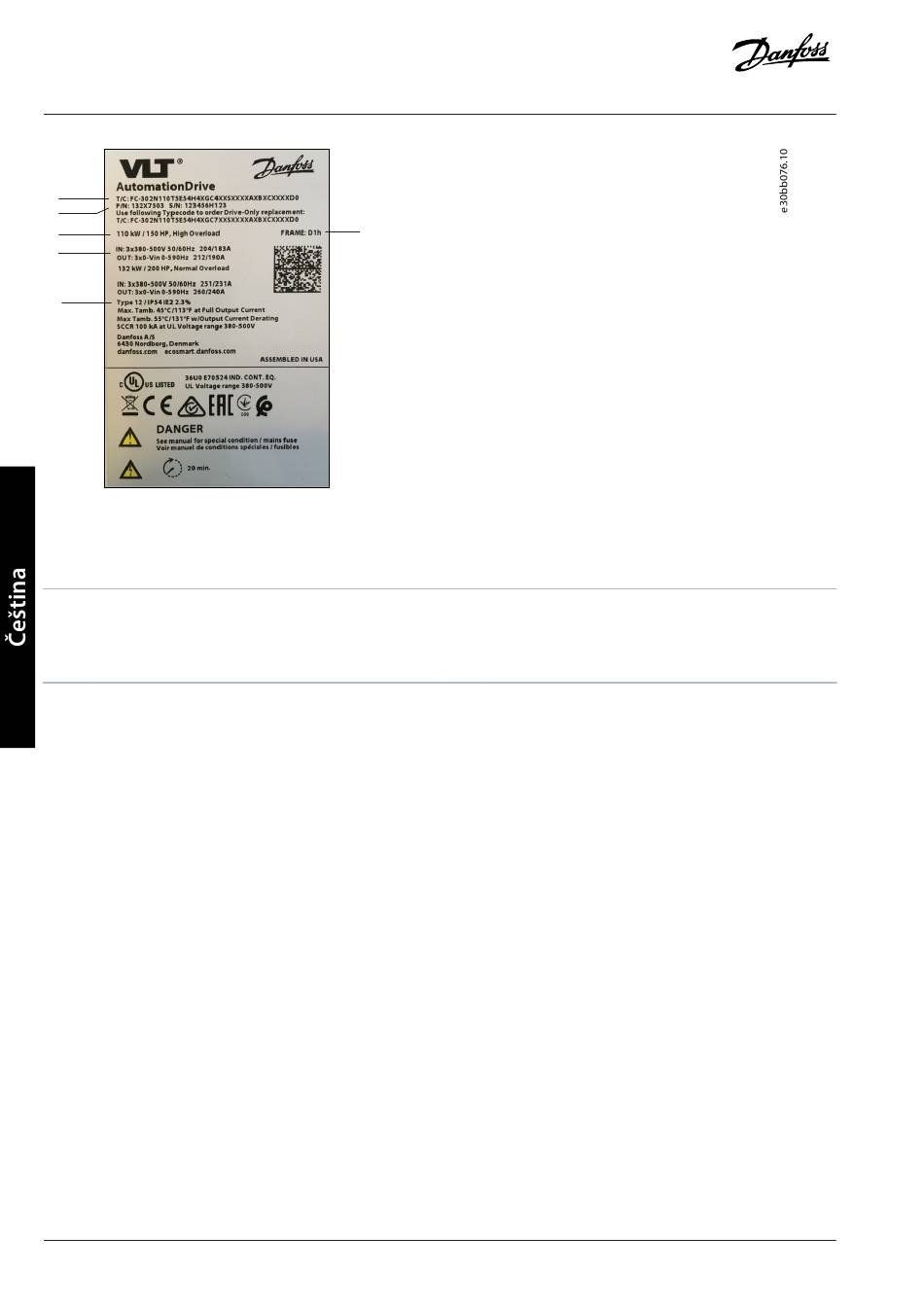

Obrázek 1: Příklad typového štítku
1
Typový kód
3 Jmenovitý výkon
5
Krytí
Instalace vyhovující EMC
1.6
Další informace naleznete v uživatelské příručce nebo v příručce projektanta.
Použijte stíněné kabely pro výstup motoru (nestíněné kabely v kovovém kabelovodu jsou přípustné), brzdu, meziobvod a řídicí

kabely.
Aby byla snížena úroveň rušení z celého systému, zkraťte co nejvíce kabely motoru, brzdy a meziobvodu. Mezi napájecími,

motorovými a řídicími kabely musí být minimální vzdálenost 200 mm (7,9").
Sveďte proudy zpět do měniče pomocí kovové montážní desky a vhodných svorek EMC. Zajistěte dobrý elektrický kontakt z

montážní desky na kovový rám konstrukce přes montážní šrouby.
Pokud mají připojovací body stínění rozdíl napěťových potenciálů, připojte vyrovnávací vodič s nízkou impedancí paralelně ke

stíněnému kabelu.
Při použití s relé, řídicími kabely, signálovým rozhraním, komunikační sběrnicí Fieldbus nebo brzdou připojte stínění ke konstrukci

na obou koncích. Pokud má uzemnění vysokou impedanci, je hlučné nebo přenáší proud, stínění na jednom konci přerušte, abyste
zamezili smyčkám zemního proudu.
Instalace měniče
1.7
56
| Danfoss A/S © 2024.06
6
2
Objednací číslo a sériové číslo
4 Vstupní/výstupní napětí, frekvence a proud
6
Konstrukční velikost
Instalace
AN41701949085202-000201 / 130R1276
