VLT® Frequency Converters, 90–400 kW
Asennusopas
1
2
3
4
5

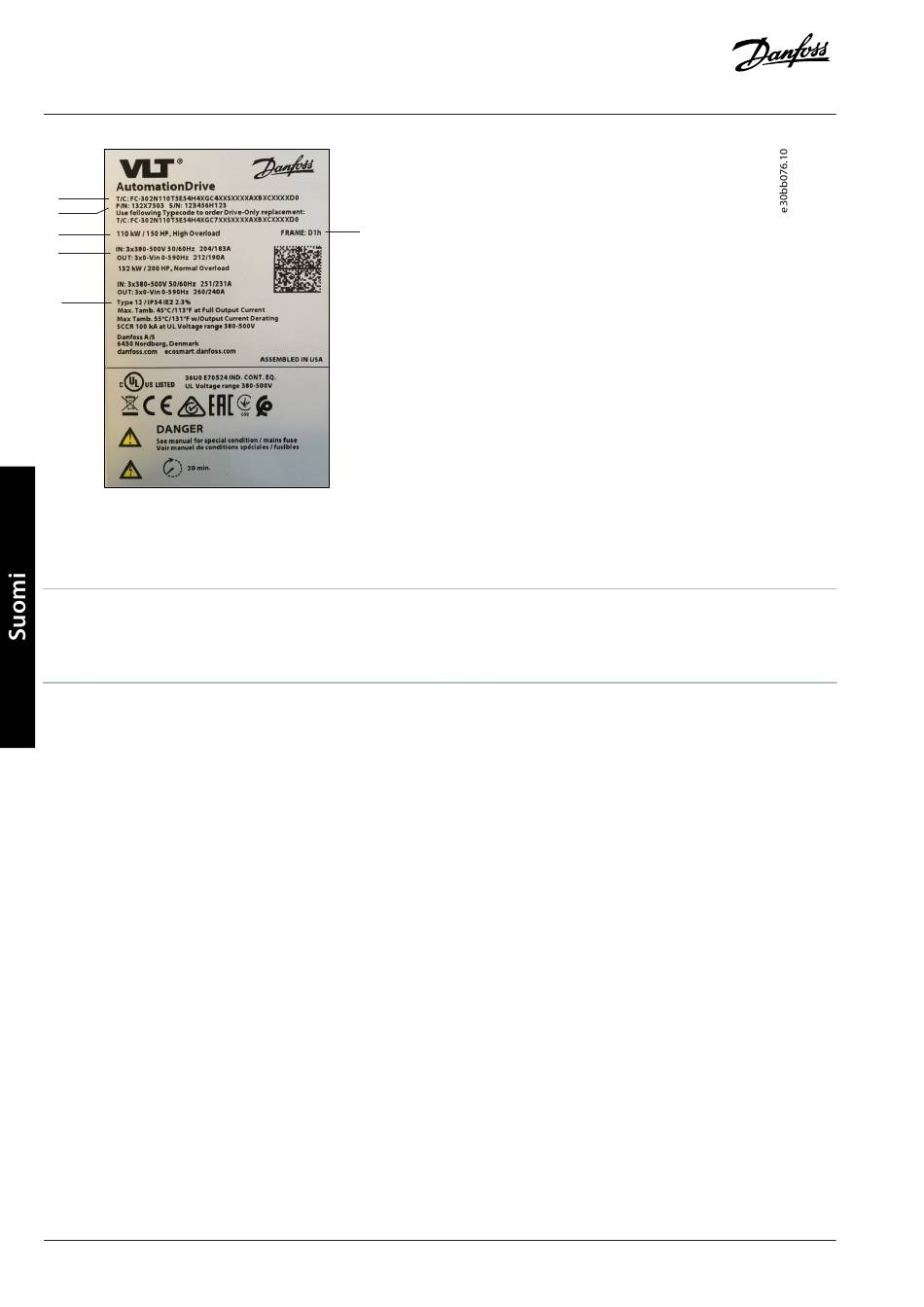

Kuva 1: Esimerkki tyyppikilvestä
1
Tyyppikoodi
3 Tehoalue
5
Koteloinnin suojausluokitus
EMC-direktiivin mukainen asennus
1.6
Katso lisätietoja käyttö- tai suunnitteluoppaasta.
Käytä suojattuja kaapeleita moottorilähtöön, (suojaamattomat metalliset kaapeliputket ovat hyväksyttäviä) sekä jarru-, DC- ja

ohjausliitännöissä.
Varmista, että moottori-, jarru- ja DC-kaapelit ovat mahdollisimman lyhyitä, jotta koko järjestelmän häiriötaso saataisiin

mahdollisimman alhaiseksi. Jätä vähintään 200 mm (7.9 tuumaa) tilaa verkko-, moottori- ja ohjauskaapelien väliin.
Johda virrat takaisin taajuusmuuttajaan käyttämällä metallista asennuslevyä ja asianmukaisia EMC-maadoituksen kiristimiä.

Varmista hyvin sähköä johtava kosketus asennuslevystä kiinnitysruuvien kautta koteloinnin metallirunkoon.
Jos suojauksen kytkentäpisteissä on jännite-ero, kytke pieni-impedanssinen tasausjohto rinnakkain suojatun kaapelin kanssa.

Kytke suojaus kotelointiin kummastakin päästään releiden, ohjauskaapeleiden, signaaliliittymän, kenttäväylän tai jarrun kanssa

käyttämistä varten. Jos maadoitusreitillä on korkea impedanssi, siinä on kohinaa tai siinä on virtaa, estä maavirtasilmukoiden
muodostuminen katkaisemalla suojauksen liitäntä toisesta päästä.
Taajuusmuuttajan asennus
1.7
42
| Danfoss A/S © 2024.06
6
2
Osanumero ja sarjanumero
4 Syöttö-/lähtöjännite, taajuus ja virta
6
Kokoluokka
Asentaminen
AN41701949085202-000201 / 130R1276
