VLT® Frequency Converters, 90–400 kW
Priročnik za namestitev
1
2
3
4
5

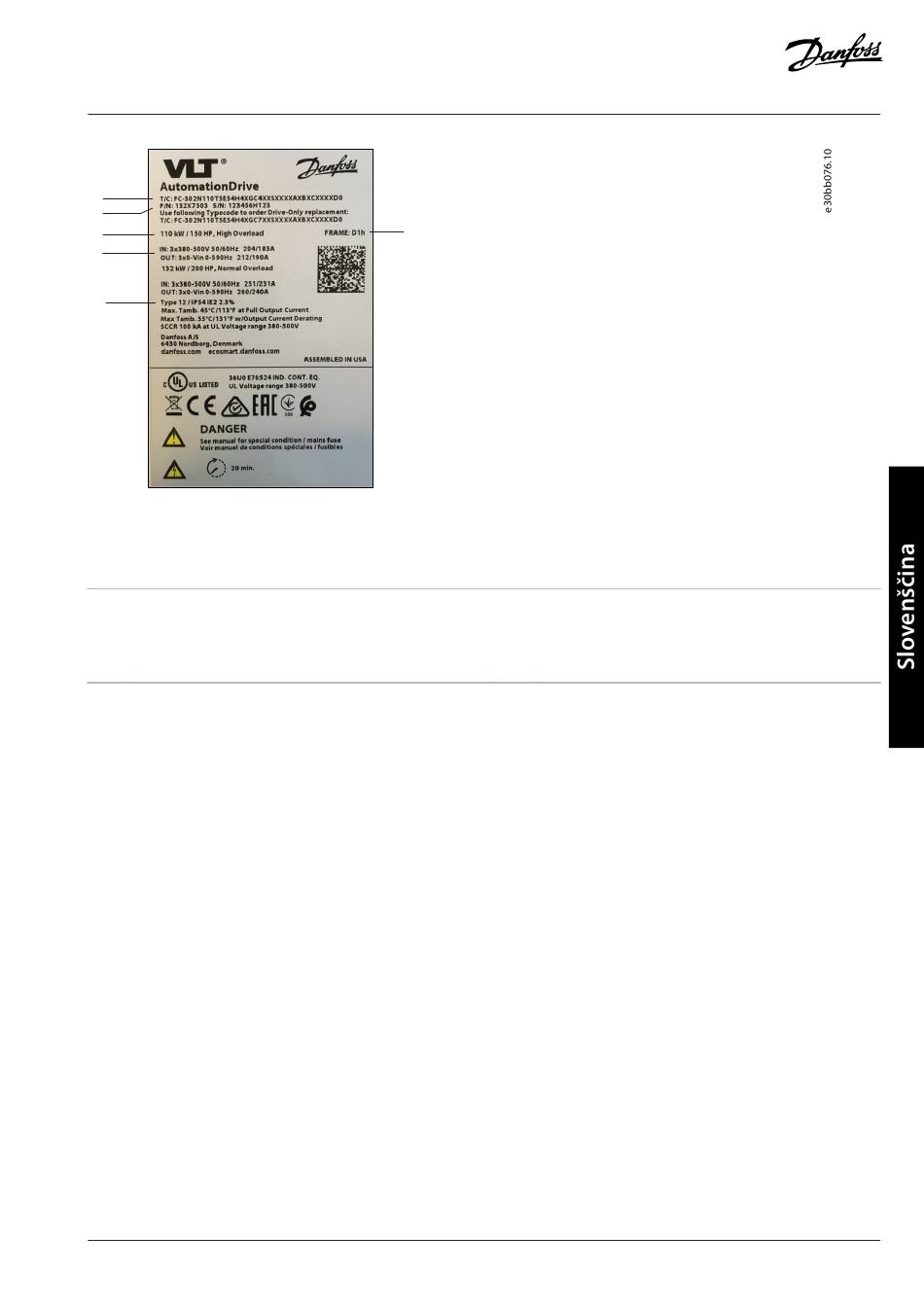

Slika 1: Primer oznake izdelka
1
Koda tipa
3 Nazivna moč
5
Stopnja zaščite ohišja
Namestitev, ki je skladna z EMC
1.6
Za več informacij glejte navodila za uporabo ali navodila za projektiranje specifičnega izdelka.
Uporabite oklopljene kable za izhod motorja (neoklopljeni kabli so sprejemljivi v kovinskem vodu), zavoro, DC in krmilno ožičenje.

Prepričajte se, da so kabli motorja, zavore in kabli DC čim krajši, da zmanjšate stopnjo motenj s strani celotnega sistema. Zagotovite

vsaj 200 mm (7,9 in) prostora med glavnim napajanjem, kabli motorja in krmilnimi kabli.
Prenesite tokove nazaj v frekvenčni pretvornik s kovinsko montažna ploščo in ustreznimi pritrditvenimi objemkami EMC. Zagotovite

dober električni stik med montažno ploščo s pomočjo namestitvenih vijakov na kovinskem okvirju ohišja.
Če imajo točke povezave oklopa razliko v napetostnem potencialu, povežite izenačevalno žico z nizko impedanco vzporedno z

oklopljenim kablom.
Ko uporabljate releje, krmilne kable, signalni vmesnik, komunikacijsko vodilo ali zavoro, namestite oklop na obeh koncih ohišja. Če

ima pot ozemljitve visoko impedanco, je hrupna ali prevaja tok, prekinite povezavo oklopa na enem koncu, da preprečite zanke
ozemljitvenega toka.
Namestitev frekvenčnega pretvornika
1.7
Danfoss A/S © 2024.06
6
2
Številka dela in serijska številka
4 Vhodna/izhodna napetost, frekvenca in tok
6
Velikost ohišja
Namestitev
