VLT® Frequency Converters, 90–400 kW
Installationsguide
1
2
3
4
5

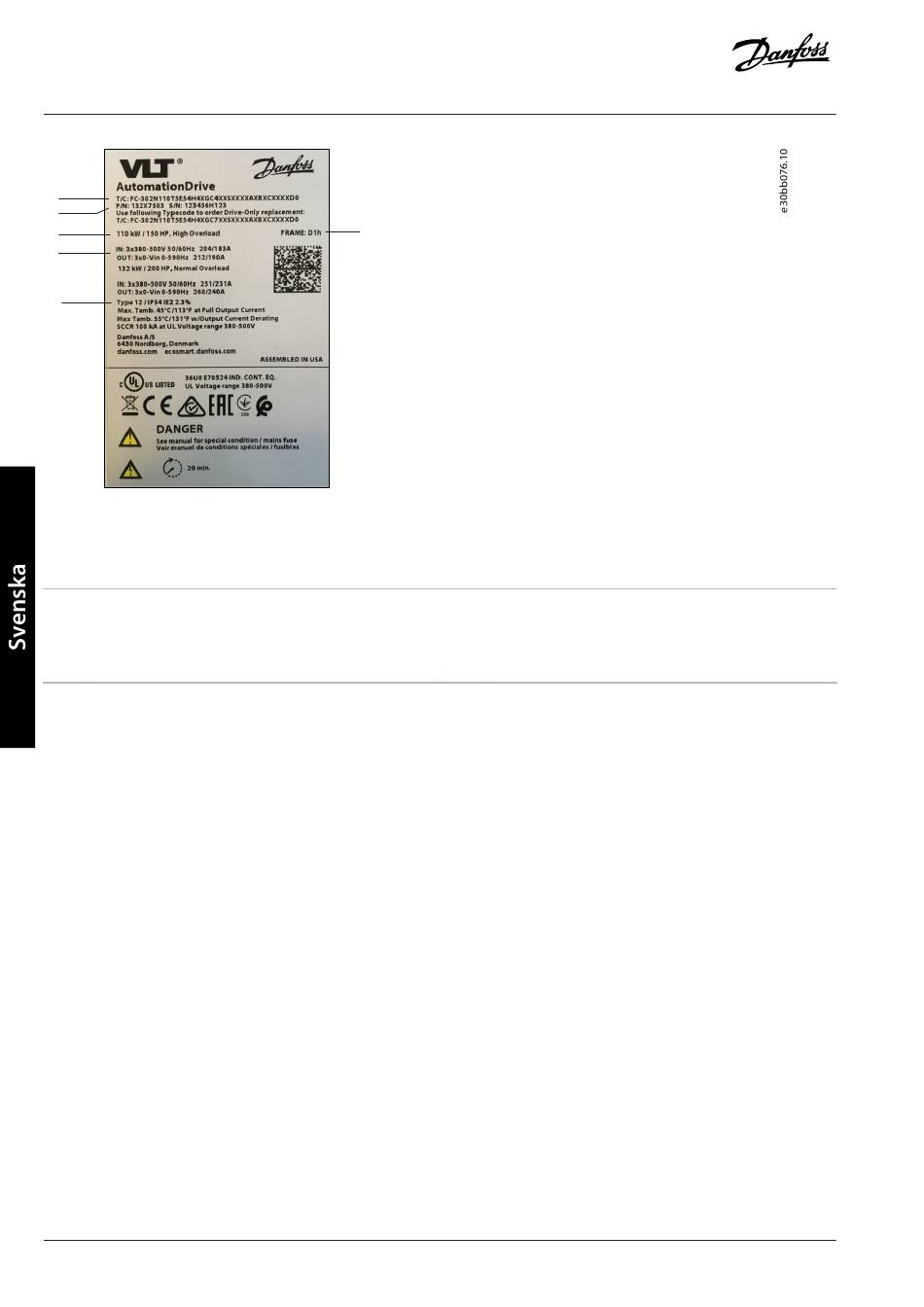

Bild 1: Exempel på produktetikett
1
Typkod
3 Märkeffekt
5
Kapslingens skyddsklassificering
EMC-korrekt installation
1.6
Mer information finns i driftshandboken eller designguiden.
Använd skärmade kablar för motoreffekt-, (oskärmad kabel i skyddsrör av metall är acceptabelt), broms-, likströms- och styrkablar.

Säkerställ att motor-, broms- och likströmskablarna är så korta som möjligt för att störningsnivån från hela systemet ska minskas. Ett

avstånd på minst 200 mm (7,9 tum) måste finnas mellan nätingång, motorkablar och styrkablar.
Skicka strömmen tillbaka till frekvensomriktaren med hjälp av en monteringsplatta av metall samt lämpliga EMC-

förbindningsklämmor. Säkerställ god elektrisk kontakt från monteringsplattan via monteringsskruvarna till kapslingens metallchassi.
Om anslutningspunkterna för skärmen har en spänningspotentialskillnad ska en ledning för utjämning med låg impedans anslutas

parallellt med den skärmade kabeln.
Vid användning av reläer, styrkablar, ett signalgränssnitt, fältbuss eller broms ska skärmen anslutas till kapslingen vid båda

ändar. Om jorddragningen har hög impedans, låter mycket eller matar ström ska skärmanslutningen brytas i en ände för att
jordströmsslingor ska undvikas.
Installera frekvensomriktaren
1.7
28
| Danfoss A/S © 2024.06
6
2
Artikelnummer och serienummer
4 Inspänning/utspänning, frekvens och strömstyrka
6
Kapslingsstorlek
Installation
AN41701949085202-000201 / 130R1276
