VLT® Frequency Converters, 90–400 kW
Telepítési útmutató
1
2
3
4
5

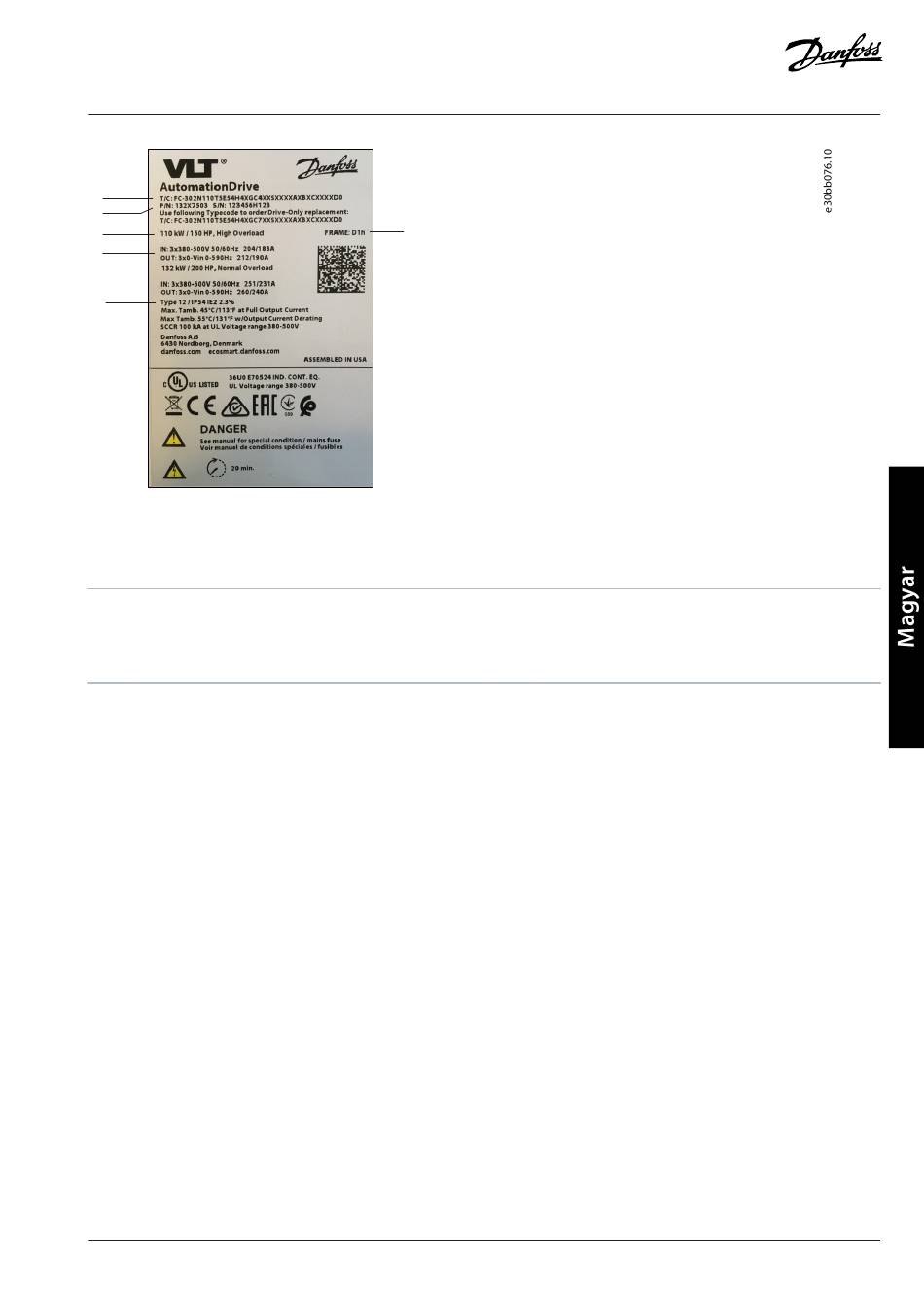

Ábra 1: Példa a termékcímkére
1
Típuskód
3 Névleges teljesítmény
5
Mechanikai védettség
EMC-kompatibilis telepítés
1.6
További információkkal a Kezelési útmutató vagy a Tervezői segédlet szolgál.
A motorkimenet, a fék-, a DC- és a vezérlőkábelek árnyékolt kábelek legyenek (a motor esetében fém védőcsőben vezetett

árnyékolatlan kábel is elfogadható).
A teljes rendszer interferenciaszintjének csökkentése érdekében a motor-, a fék- és a DC-kábelek minél rövidebbek legyenek. A

hálózati táp-, a motor- és vezérlőkábelek között legalább 200 mm (7,9 hüvelyk) távolság legyen.
Fém szerelőlap és megfelelő EMC-csatlakozóbilincsek segítségével vezesse vissza az áramot a frekvenciaváltóhoz. Biztosítson jó

elektromos érintkezést a szerelőlap és a készülékház fémkerete között a rögzítőcsavarokon keresztül.
Ha az árnyékolás csatlakozási pontjain potenciálkülönbség van, akkor az árnyékolt kábellel párhuzamosan csatlakoztasson egy kis

impedanciájú kiegyenlítővezetéket.
Relék, vezérlőkábelek, jelinterfész, terepi busz vagy fék használata esetén az árnyékolás mindkét végét csatlakoztassa a

készülékházhoz. Ha a földelés útvonalának nagy az impedanciája, zajos, vagy áramot vezet, akkor a földzárlati hurkok kialakulásának
megelőzése érdekében az árnyékolás egyik végén bontsa a csatlakozást.
A frekvenciaváltó telepítése
1.7
Danfoss A/S © 2024.06
6
2
Cikkszám és sorozatszám
4 Bemeneti/kimeneti feszültség, frekvencia és áram
6
Házméret
AN41701949085202-000201 / 130R1276 |
Telepítés
