VLT® Frequency Converters, 90–400 kW
Installationsvejledning
1
2
3
4
5

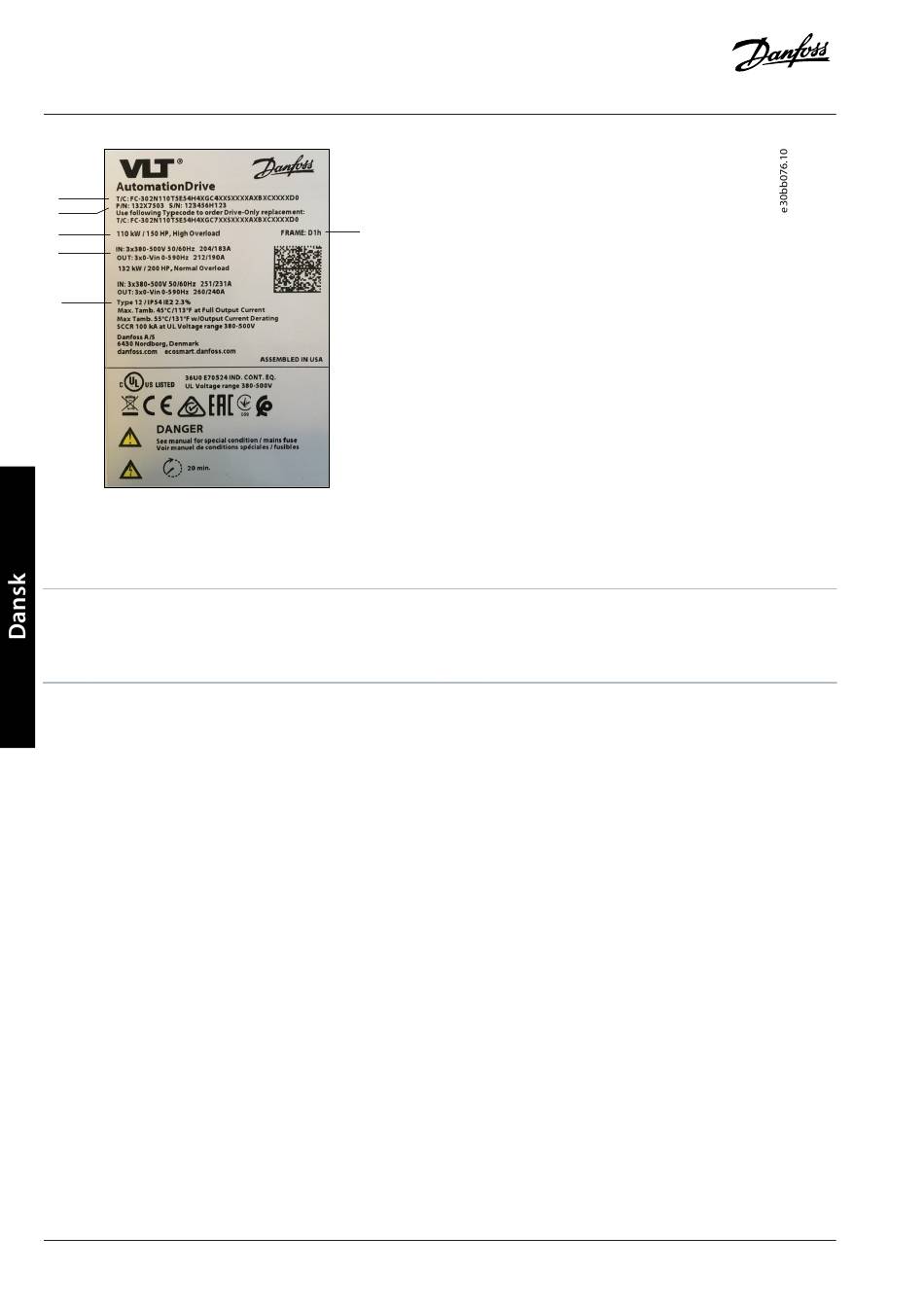

Figur 1: Eksempel på produktmærkat
1
Typekode
3 Nominel effekt
5
Kapslingsbeskyttelsesklassificering
EMC-korrekt installation
1.6
Yderligere oplysninger findes i den produktspecifikke Design Guide.
Anvend skærmede kabler til motorudgangen (uskærmede kabler i metalledningsrør kan accepteres), bremse, DC og

styreledningsføring.
Sørg for, at motor-, bremse- og DC-kabler er så korte som muligt for at reducere forstyrrelsesniveauet fra hele systemet. Sørg for en

afstand på mindst 200 mm (7,9 tommer) mellem netforsyning, motorkabler og styreledninger.
Før strømmene tilbage til frekvensomformeren ved hjælp af en monteringsplade af metal og passende EMC-jordingsbøjler. Sørg for

god elektrisk kontakt fra monteringspladen gennem monteringsskruerne til frekvensomformerens kapsling.
Hvis skærmens tilslutningspunkter har en spændingspotentialeforskel, skal der tilsluttes en ledning med lav impedansudligning

parallelt med det afskærmede kabel.
Til brug sammen med relæer, styreledninger, signalinterface, fieldbus eller bremse skal skærmen tilsluttes kapslingen i begge

ender. Hvis jordstien har en høj impedans, støjer eller er strømbærende, skal skærmtilslutningen brydes i den ene ende for at undgå
jordsløjfer.
Installation af frekvensomformeren
1.7
14
| Danfoss A/S © 2024.06
6
2
Varenummer og serienummer
4 Indgangs-/udgangsspænding, frekvens og strøm
6
Kapslingsstørrelse
Installation
AN41701949085202-000201 / 130R1276
