VLT® Frequency Converters, 90–400 kW
Instrukcja instalacji
1.4 Wymagane narzędzia
Przyrząd do podnoszenia

Miarka

Wiertarka z różnymi wiertłami

Wkrętaki (Torx, Phillips, płaskie)

Klucz nasadowy 7-17 mm

Końcówki nasadowe

Przebijak do blachy i/lub szczypce

Zaciskarka do przewodów

Weryfikacja przesyłki i jej zawartości
1.5
Należy sprawdzić, czy dostarczone elementy oraz informacje na etykiecie produktu odpowiadają zamówieniu. Etykieta produktu
znajduje się na zewnętrznej stronie przetwornicy częstotliwości.
1
2
3
4
5

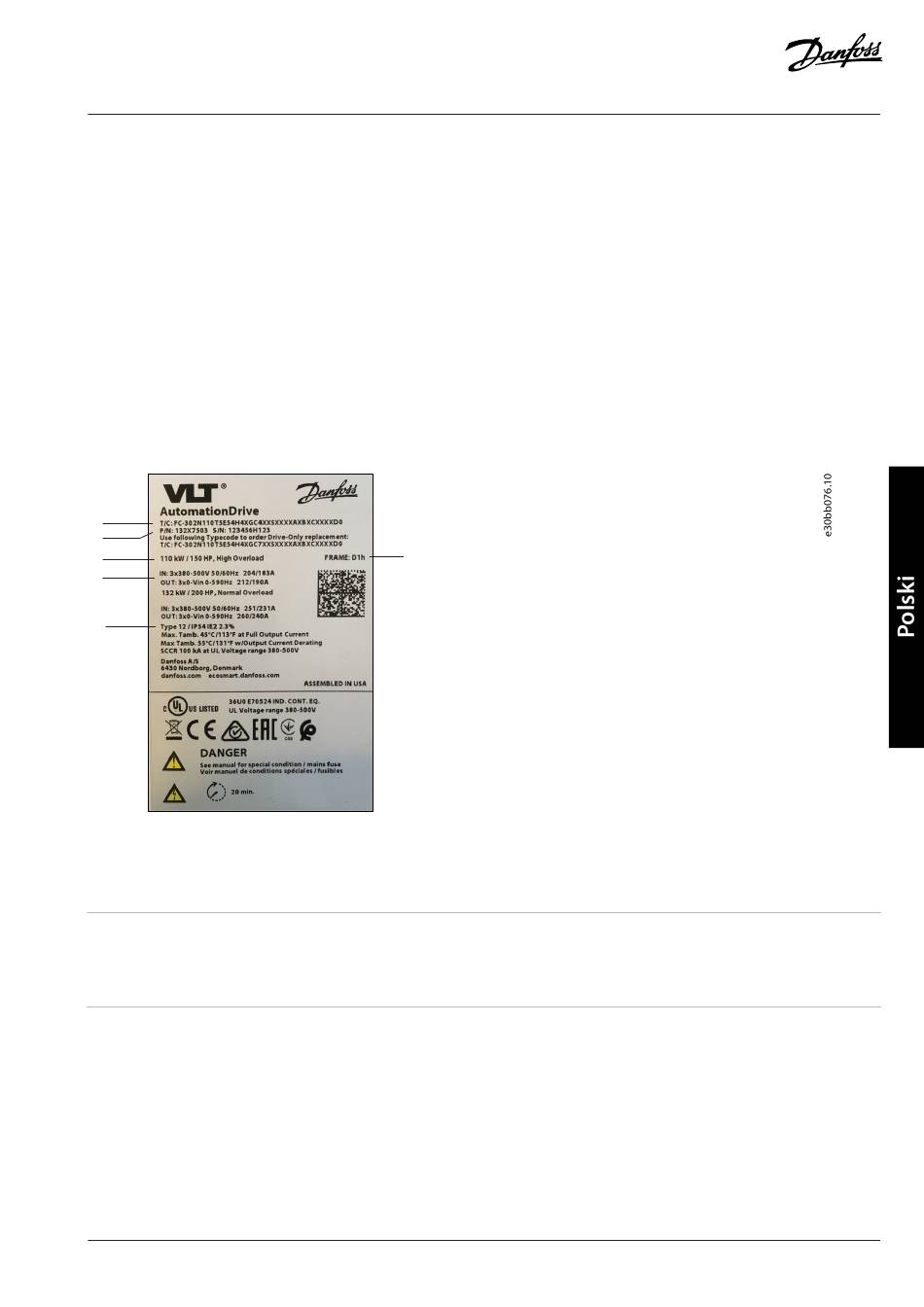

Rysunek 1: Przykładowa etykieta produktu
1 Kod typu
3
Moc znamionowa
5 Klasa ochrony obudowy
Instalacja zgodna z wymogami kompatybilności elektromagnetycznej (EMC)
1.6
Więcej informacji znajduje się w instrukcji obsługi lub zaleceniach projektowych.
Używać kabli ekranowanych do okablowania wyjścia silnikowego z przetwornicy (dopuszczalne są kable nieekranowane w

metalowych kanałach kablowych), hamulca, DC i sterowania.
Kable silnika, hamulca i DC powinny być jak najkrótsze, aby ograniczyć poziom zakłóceń z całego systemu. Należy pozostawić co

najmniej 200 mm (7,9 cala) odstępu między przewodami zasilania, silnika i sterowniczymi.
Danfoss A/S © 2024.06
6
2 Numer katalogowy i numer seryjny
4
Napięcie wejściowe/wyjściowe, częstotliwość oraz prąd
6 Rozmiar obudowy
AN41701949085202-000201 / 130R1276 |
Instalacja
