Fnirsi 2C53P Manual

Fnirsi 2C53P Manual

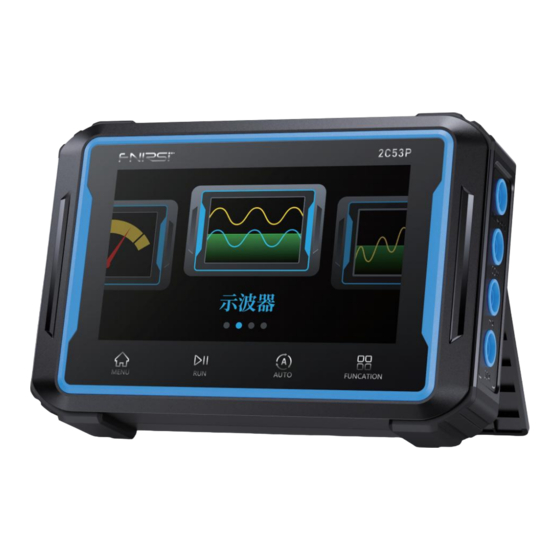

50м dual-channel flat-panel oscilloscope
Hide thumbs Also See for 2C53P:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
2C53P
50M DVOUKANÁLOVÝ PLOCHÝ PANELOVÝ OSCILOSKOP

Advertisement

loading
Need help?

Need help?

Do you have a question about the 2C53P and is the answer not in the manual?

Questions and answers

Related Manuals for Fnirsi 2C53P

Summary of Contents for Fnirsi 2C53P

  • Page 1 2C53P 50M DVOUKANÁLOVÝ PLOCHÝ PANELOVÝ OSCILOSKOP...
  • Page 2 1.PŘEDSTAVENÍ PRODUKTU FNIRSI-2C53P je dvoukanálový digitální osciloskop tři v jednom, který společnost FNIRSI uvedla na trh, s komplexní funkčností a vysokou praktičností, určený pro opravárenský a výzkumný průmysl. Zařízení kombinuje osciloskop, multimetr a generátor signálu.
  • Page 3 2.POPIS PANELU Kanál osciloskopu Rozhraní kanálu 2 Funkce Výstupní port generátoru signálu osciloskopu 1 Rozhraní Přepínač Nabíjecí Rozhraní rozhraní multimetru Tlačít Reset Klíčová oblast...
  • Page 4 3.CELKOVÉ PARAMETRY STROJE Povrchové tvrzené skloPovrchové tvrzené sklo + Materiál obrazovky dotyková obrazovka ze skla GLASS + barevná obrazovka IPS Podsvícení Jas podsvícení lze nastavit Napájení TYPE-C（5V/2A） Baterie 4000mAh lithiová baterie Jazyk Čínština, angličtina, Pyccкий, にほんご, español, Português, Deutsch, 한국인 Rozměry výrobku ≈145x98x35mm Hmotnost zařízení...
  • Page 5 4.ÚVOD DO KLÍČOVÝCH FUNKCÍ A OPERACÍ INTERFACE 1.1 Rozhraní osciloskopu ①Nastavení kanálu 1： Lze nastavit zapnutí/vypnutí kanálu, vertikální napětí, poměr sond, typ vazby a omezení šířky pásma 20M.
  • Page 6 ②Nastavení kanálu 2: Lze nastavit zapnutí/vypnutí kanálu, ⒷChannel 1 Waveform：Signál vlny zachycený vertikální napětí, poměr sond, typ vazby a limit šířky pásma kanálem 1. 20M. ⑥Šipka indikátoru polohy spouště X：odkazuje ③Časová základna systému：Odkazuje velkou mřížku v n a tento bod spouštění horizontálním směru, která...
  • Page 7 Cursor Kliknutím tlačítko Measurement Kliknutím na kurzor vyberte zobrazení X1- Measure (Měření) vyberte hodnotu parametru X2, Y1-Y2. měření, která se má zobrazit. To je znázorněno na obrázku. Kliknutím na tlačítko Uložit se ulo ž í Save měřená stránka osciloskopu ve formátu BMP do složky Screenshot file na paměťové...
  • Page 8 Kliknutím na Afterglow vyberte 1S, Klikněte na možnost Kalibrace, odstraňte Correction Afterglow neomezené zobrazení. všechny sondy a zadejte kalibraci. Kliknutím na tlačítko X-Y vstoupíte do Image Kliknutím na obrázek vstoupíte do zobrazení X-Y. V této c h v í l i j s o u obrázku měření,...
  • Page 9 Kliknutím na tlačítko 50% se automaticky nastaví předpětí, spouštěcí napětí atd. do správné polohy. Micro Kliknutím na jemné/hrubé nastavení upravte rychlost pohybu křivek.
  • Page 10 1.3 Parametry osciloskopu Kanál Šířka pásma Dvoukanálový 50MHz Vzorkovací frekvence v reálném Hloubka uložení 250MSa/s Až 64kByte čase Časový rozsah základny Vertikální citlivost 10ns/div - 10s/div 10mv/div - 10v/div Režim zobrazen í tvaru vlny Vertik á ln í rozlišen í YT/XY/scroll 8 bitů...
  • Page 11 Perioda, frekvence, hodnota od špičky ke špičce, maximální Úložný prostor Naměřená data hodnota, minimální hodnota, průměrná hodnota, efektivní hodnota, amplituda, pracovní cyklus, šířka impulzu.
  • Page 12 2.1 Popis rozhraní generátoru signálu ①Výběr typu signálu ： Na výběr je 12 typů vlnových průběhů, včetně sinusové vlny, čtvercové vlny, pilovité vlny, půlvlny, plné vlny, kladné skokové vlny, záporné skokové vlny, stejnosměrného signálu, exponenciálního nárůstu, exponenciálního poklesu, multi-audio a synchronizačního impulzu.
  • Page 13 ②Stránkování při výběru tvaru vlny：Kliknutím na【Previous】、【Next】 lze přepnout na zobrazení dalších tvarů vlny pro výběr. ③Run/Pause：Kliknutím na toto tlačítko můžete přepínat mezi spuštěním a pozastavením signálu. ④Frekvence：Konkrétní parametry lze nastavit zadáním hodnot pomocí tlačítek, maximálně【10 000 000】 . Kliknutím n a 【 P o t v r d i t 】 s e nastavení projeví. ⑤Amplituda：Kliknutím na tuto položku lze nastavit specifické...
  • Page 14 3.1 Popis rozhraní digitálního multimetru ①Přepínač režimů：Přepnutí na jiné režimy. ②Přepínač DC/AC：Pokud je zvolen režim V (napětí), mA (miliampérový proud), A (proud), můžete přepínat mezi DC a AC kliknutím na tlačítko DC/AC. ③Parametry měření：Zobrazení aktuálního režimu měření a měřených parametrů.
  • Page 15 ④Ukládání dat：Kliknutím uložíte aktuální parametry měření. Můžete uložit až pět parametrů a překročení pěti nahradí nejdříve uložené parametry. ⑤Zobrazení maximální/minimální hodnoty：Maximální a minimální hodnoty měřených parametrů se zobrazí v tabulce a křivka znázorňuje změny naměřených hodnot v čase. ⑥Run/Pause：Můžete zastavit nebo obnovit proces měření během používání multimetru. ⑦Průvodce připojením：Výběr režimu zobrazí...
  • Page 16 3.3 Parametry multimetru Funkce Rozsah Přesnost Stejnosměrné 1.9999V/19.999V/199.99V/1000.0V ±(0.5%+3) napětí Střídavé napětí 1.9999V/19.999V/199.99V/750.0V ±(1%+3) Stejnosměrný 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) proud St řídavý proud 19.999mA/199.99mA/1.9999A/9.999A 土(1.5%+3) 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ/ 士(1.5%+3) Odolnost 1,9999KΩ/199,99Ω 士(0.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) Kapacita 9,999mF/99,99mF ±(5.0%+20) Teplota -55~1300℃ / -67~2372℉ ±(2.5%+5) Dioda/ON-OFF...
  • Page 17 4.1 Rozhraní nastavení Jazyková nastavení：Můžete přepínat mezi 8 jazyky, včetně čínštiny, angličtiny, němčiny, portugalštiny, にほんご, španělštiny, 한국인, pyccкий. Nastavení jasu：Přejetím doleva nebo doprava upravíte jas displeje. Nastavení zvuku：Přejetím doleva nebo doprava upravíte hlasitost zařízení.
  • Page 18 Nastavení motivu：Přepínání mezi žlutým/modrým motivem zařízení. Nastavení spuštění：Automatický přechod na příslušné funkční rozhraní po s p u š t ě n í zařízení. Výběr 【Jedna】po spuštění přejde do hlavní nabídky. Automatické vypnutí：Zařízení se automaticky vypne, pokud není provedena žádná operace během nastavené doby. Výběr 【OFF】vypne funkci automatického vypnutí.
  • Page 19 ●Při nabíjení je nutné použít samostatnou nabíjecí hlavu. Je přísně zakázáno používat napájení jiných testovaných zařízení nebo port USB, protože to může během testování způsobit zkrat zemnicích vedení základní desky, což může vést k jejímu poškození. ● Před použitím výrobku zkontrolujte, zda není poškozena izolace v blízkosti pláště a rozhraní. ●...
  • Page 20 2C53P 50M dual-channel flat-panel oscilloscope...
  • Page 21 CATALOG...

  • Page 22: Notice To Users

    1.Product Introduction The FNIRSI-2C53P is a three-in-one dual-channel digital oscilloscope launched by FNIRSI, with comprehensive function- ality and high practicality, designed for the repair and research industries. The device combines an oscilloscope, multimeter, and signal generator.

  • Page 23: Panel Description

    2.Panel Description Oscilloscope Channel Oscilloscope Channel Function Signal Generator Output Port 1 Interface 2 Interface Switch Charging Multimeter Interface Interface Reset Button Key Area...
  • Page 24 3.Overall Machine Parameters Surface tempered glassSurface tempered glass + Screen Material touch screen made of glass GLASS + IPS color screen Backlight Backlight brightness can be set Power Supply TYPE-C （5V/2A） Battery 4000mAh lithium battery Language Chinese, English, Pyccкий, にほんご, español, Português, Deutsch, 한국인 Product Dimensions ≈145x98x35mm Device Weight...
  • Page 25 4.Introduction to Key Functions and Interface Operations 1.1 Oscilloscope Interface ①Channel 1 settings： Channel on/off, vertical voltage, probe ratio, coupling type, and 20M bandwidth limit can be set.
  • Page 26 ②Channel 2 settings:Channel on/off, vertical voltage, ⑧Channel 1 Waveform： The waveform signal probe ratio, coupling type, and 20M bandwidth limit can be captured by channel 1. set. ⑨Trigger X position indicator arrow： refers to this ③System time base： Refers to a large grid in the horizontal as the trigger point direction representing the length of time, consisting of ⑩Channel 2 Waveform：...
  • Page 27 Click on Measurement to select the value Click on the cursor to select X1-X2, Y1-Y2 Cursor Measure of the measurement parameter to be display displayed. This is shown in the shown in the figure. Clicking Save will store the measurement Save page oscilloscope, as a BMP format in the Screenshot file folder on the USB memory...
  • Page 28 Click Afterglow to select 1S, unlimited Click Calibration, remove all probes, and Afterglow Correction display. then enter calibration. Click X-Y to enter the X-Y display. At this X—Y Click on the picture to enter the picture time, measurement, cursors, operations, Image and afterglow are all useless.
  • Page 29 ��% Click 50% to automatically adjust the bias voltage, trigger voltage etc. are adjusted to the right position. Micro Click on fine/coarse adjustment to adjust the speed of moving waveforms.
  • Page 30 1.3 Oscilloscope Parameters Channel Band Width Dual channel 50MHz Real-time sampling rate Storage Depth 250MSa/s Up to 64kByte Time base range Vertical Sensitivity 10ns/div - 10s/div 10mv/div - 10v/div Waveform Display Mode Vertical Resolution YT/XY/scroll 8 bits Input Impedance Bandwidth limit 1MΩ...
  • Page 31 2.1 Signal Generator Interface Description ①Signal type selection： There are 12 types of waveforms to choose from, including sinusoidal wave, square wave, sawtooth wave, half wave, full wave, positive step wave, negative step wave, DC signal, exponential rise, exponential fall, multi-audio, and sync pulse.
  • Page 32 ②Waveform selection paging： Clicking on 【Previous】 、 【Next】 can switch to display other waveforms for selection. ③Run/Pause： Clicking on this button can switch between signal running and pausing. ④Frequency： Specific parameters can be set by inputting values with the buttons, with a maximum of 【10 000 000】 . Clicking on 【Confirm】...
  • Page 33 3.1 Digital Multimeter Interface Description ①Mode switch： Switch to other modes. ②DC/AC switch： If the selected mode is V (voltage), mA (milliampere current), A (current), you can switch between DC and AC by clicking on the DC/AC button. ③Measurement parameters： Display the current measurement mode and the measured parameters.
  • Page 34 ④Data saving： Click to save the current measurement parameters. You can save up to five parameters, and exceeding five will replace the earliest saved parameters. ⑤Max/Min value display： The maximum and minimum values of the measured parameters will be displayed in a table, and a curve will represent the variation of the measurement values over time.
  • Page 35 3.3 Multimeter Parameters Function Range Accuracy DC Voltage 1.9999V/19.999V/199.99V/1000.0V ±(0.5%+3) AC Voltage 1.9999V/19.999V/199.99V/750.0V ±(1%+3) DC Current 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) AC Current 19.999mA/199.99mA/1.9999A/9.999A 土(1.5%+3) 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ/ 士(1.5%+3) Resistance 1.9999KΩ/199.99Ω 士(0.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) Capacitance 9.999mF/99.99mF ±(5.0%+20) Temperature —55~1300℃ / —67~2372℉ ±(2.5%+5) Diode/ON-OFF...
  • Page 36 4.1 Settings Interface Language settings： There are 8 languages to switch among, including Chinese, English, Deutsch, Português, にほんご, Español, 한국인, Pyccкий. Brightness settings： Swipe left or right to adjust the screen display brightness. Sound settings： Swipe left or right to adjust the device volume.

  • Page 37: Firmware Upgrade

    Theme settings： Switch between device yellow/blue themes. Startup settings： Automatically jump to the corresponding function interface after the device starts up. Selecting 【None】 will jump to the main menu after startup. The device will automatically shut down if no operation is performed within the set time. Selecting Auto shutdown：...

  • Page 38: Production Information

    7.Production Information Any FNIRSI's users with any questions who comes to contact us will have our promise to get a satisfactory solution +an extra 6 months warranty to thanks for your support! By the way, we have created an interesting community, welcome to contact FNIRSI staff to join our community.
  • Page 39 Download User manual&APP&Software...
