Fnirsi 2C53P Manual

50m dual-channel flat-panel oscilloscope

Hide thumbs Also See for 2C53P:

Manual (39 pages)

Instruction manual (39 pages)

page of 76

/ 76
Bookmarks

Available languages

Quick Links

Download this manual

2C53P

50M双通道平板示波表

50M dual-channel flat-panel oscilloscope

Table of Contents

Need help?

Do you have a question about the 2C53P and is the answer not in the manual?

Questions and answers

Николай

March 5, 2025

При нажатии кнопки "SAVE" - появляется сообщение "save failed". Сохранить осциллограммы - не удается. КАК исправить?

Summary of Contents for Fnirsi 2C53P

Page 1 2C53P 50M双通道平板示波表 50M dual-channel flat-panel oscilloscope...
Page 2 目录...
Page 3 CATALOG...
Page 4 СОДЕРЖАНИЕ...
Page 5 ÍNDICE...
Page 6 的最佳性能。 ●不要在易燃、易爆的环境中使用仪器。 ●仪器更换的废旧电池和报废的仪器不可与生活垃圾一同处理，请按国家或者当地的相关法律规定处理。 ●仪器出现任何的质量问题，或对使用仪器有任何疑问时，请及时联系我们，我们将第一时间为您解决。一、产品简介 FNIRSI-2C53P是FNIRSI推出的一款功能全面，高实用性，针对于维修行业和研发行业人群的三合一双通道数字示波表。该设备具备了示波器、万用表以及信号发生器三大功能。示波器采用FPGA+MCU+ADC硬件架构，具有250MS/s的采样率， 50Mhz模拟带宽，内置高压保护模块，最大支持±400V的峰值电压测量；支持波形截图保存、查看，方便进行二次分析。万用表功能为4位半19999点真有效值，支持交直流电压电流测量，电容、电阻、二极管、通断、温度等测量功能，无论专业人员、工厂、学校、爱好者或家庭使用，均为一台理想的多功能仪表。内...
Page 7 二、面板简介示波器通道1接口示波器通道2接口函数信号发生器输出口开关万用表接口充电接口复位按键按键区域...
Page 8 三、整机参数屏幕材质表面钢化玻璃＋玻璃GLASS材质的触摸屏+IPS彩屏背光背光亮度可设置供电电源 TYPE-C （5V/2A） 4000mAh锂电池电池语言中文， English， Pyccкий，にほんご， español， Português， Deutsch， 한국인 产品尺寸 ≈145x98x35mm 裸机重量 ≈360g...
Page 9 四、按键与界面功能及操作介绍 1.1 示波器界面 ①通道1设置：可以设置通道开启/关闭、垂直电压、探头比例、耦合类型、 20M带宽限制。 ②通道2设置：可以设置通道开启/关闭、垂直电压、探头比例、耦合类型、 20M带宽限制。...
Page 10 指水平方向一大格代表时间长度，由采样 ⑨触发X位置指示箭头：指此处为触发点。 ③系统时基： ⑩通道2波形：通道2采集的波形信号速率决定。 ⑪触发电压指示图标：即触发阈值 ④触发设置：可以设置触发模式、触发沿、触发通道。 ⑫光标运算 ⑤函数信号发生器指示：高亮代表开启函数信号发生 ⑬主页触摸按键器，灰色代表未开启。 ⑭运行/暂停按键 ⑥运行/暂停：点击此按键可以在运行与暂停之间切换。 ⑮自动测量按键 ⑦电量指示：指示系统电量。 ⑯菜单按键 ⑧通道1波形：通道1采集的波形信号。 1.2 示波器菜单部分测量保存光标运算余辉校正图片 ��% 微调测量...
Page 11 点击保存，会将测量页面示波器，以可选择1+2、 1-2、 1*2、 1/2、 FFT、 -1、 -2、保存运算 BMP 格式图片存放在机器 U 盘中的 |1|、 |2|的显示 Screenshot ﬁle 文件夹里，图片名会在保存时显示。光标余晖点击余晖，可选择1S、无限的显示。点击光标，可选择X1-X2， Y1-Y2显示...
Page 12 点击X-Y，可进入X-Y显示，这时测量、光 X—Y 图片点击图片，进入图片查看界面。标、运算、余晖全部没用。点击校正，在确定拔掉所有探头后，进校正点击50%，自动把偏置电压、触发电压入校正。 ��% 等调整到合适的位置。点击微调/粗调，调节移动波形时的速粗调度。...
Page 13 1.3 示波器参数 50MHz 通道双通道带宽实时采样率 250MSa/s 存储深度最高64kByte 10ns/div - 10s/div 垂直灵敏度 10mv/div - 10v/div 时基范围波形显示模式 YT/XY/滚动垂直分辨率 8位输入阻抗 1MΩ 带宽限制支持20MHz限制 AC/DC 探头衰减系数 1x/10x 输入耦合触发类型上升沿/下降沿峰值电压 ±400V 8格（正负）触发方式自动/正常/单次触发电平范围周期、频率、峰峰值、最大值、最小值、存储空间...
Page 14 2.1 信号发生器界面说明 ①信号类型选择：共有正弦波、矩形波、锯齿波、半波、全波、正阶梯波、反阶梯波、直流信号、指数升、指数降、多音频、辛克脉冲， 12种波形。 ②波形选择翻页：点击【上一页】、【下一页】可以切换显示其他波形进行选择。...
Page 15 点击此按键可以在信号运行与暂停之间切换 ③运行/暂停： ④频率：指可通过按钮输入具体参数进行设置，最大值【10 000 000】，输入后需要点击【确认】才能生效。 ⑤幅值：点击可以通过输入设置具体参数，最大值【3.3V】，输入后需要点击【确认】才能生效，也可以通过右侧滑动调节。 ⑥占空比：点击可以通过输入设置具体参数，最大值【100%】，输入后需要点击【确认】才能生效，也可以通过右侧滑动调节。 ⑦数值输入区：选中【频率】、【幅值】、【占空比】可以输入具体数值，点击【确认】后生效。 2.2 信号发生器参数...
Page 16 3.1 数字万用表界面说明 ①档位切换：切换其他档位。如果选择档位是V （电压）、 mA （毫安电流）、 A （电流），可以通过点击DC、 AC切换。 ②DC/AC切换： ③测量参数：显示当前测量的档位与测量的参数。...
Page 17 点击保存当前测量参数，最多保存五个参数，超过五个会替换掉最开始保存的参数。 ④数据保存： ⑤最大/小值图示：测量参数最大值与最小值会显示在表格中，曲线代表着此时的测量变化的时间与数值变化。 ⑥运行/暂停：可以在万用表检测时停止或再次开启检测。 ⑦接线提示：选择档位会提示对应档位的接线口。 3.2 档位介绍 ●大电流测量：红笔接10A，黑笔接 COM。 ※注意：被测电流大于10A会烧坏保险丝，测量前请初步评估电流。 ●小电流测量：红笔接mA，黑笔接 COM。 ※注意：被测电流大于1A会烧坏保险丝，测量前请初步评估电流, 如不确定请先使用大电流档位测量。 ●自动、电压、电阻、电容、温度、二极管/通断测量：红笔接第一个孔, 黑笔接COM，测量时请根据需要测量的参数切换相应功能档位。 ●自动挡：只能自动识别电压、电阻两个档位，测量电压时，会自动识别交流电压/直流电压。 ●二极管/通断档：...
Page 18 3.3 万用表参数功能量程精度直流电压 1.9999V/19.999V/199.99V/1000.0V ±(0.5%+3) 交流电压 1.9999V/19.999V/199.99V/750.0V ±(1%+3) 直流电流 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) 交流电流 19.999mA/199.99mA/1.9999A/9.999A 土(1.5%+3) 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ/ 士(1.5%+3) 电阻 1.9999KΩ/199.99Ω 士(0.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) 电容 9.999mF/99.99mF ±(5.0%+20) 温度 —55~1300℃ / —67~2372℉ ±(2.5%+5) 二极管/通断...
Page 19 4.1 设置界面语言设置：共有中文、 English、 Deutsch、 Português、にほんご、 Español、 한국인、 Pyccкий， 8种语言可切换。左右滑动可调节屏幕显示亮度。亮度设置：声音设置：左右滑动可调节设备音量大小。...
Page 20 切换设备黄/蓝色主题主题设置：开机启动：设备启动后自动跳转到对应的功能界面，选择【无】则开机后跳转到主菜单。自动关机：在设定的时间内不进行任何操作设备会自动关机，选择【OFF】则关闭自动关机功能。 USB共享：开启后将进入USB共享界面，连接电脑后有U盘弹出，可在【Screenshot ﬁle】文件夹获取截图图片。关于：显示品牌信息与当前版本号。恢复出厂设置:恢复出厂设置会重置之前是所有设置。五、固件升级在设置中，连接电脑后有U盘弹出，然后把固件放入U盘中的 “Upgrade ﬁle” 文件夹，断开USB，关机再次开机自动进入升级页面，升级完成后会自动关机。六、注意事项 ●当双通道同时使用时,2个探头的地线夹子必须要接在一起,严禁将2个探头的地线夹子分别接在不同电位上,尤其是大功率设备的不同电位端或者220V,否则将会烧坏示波器主板,因为2个通道是共地的,接于不同电位会导致主板内部地线短路,所有的示波器皆是如此。 ●示波器BNC端输入最高容忍400V,严禁在1X探头开关下输入超过400V电压。 ●充电时必须使用单独的充电头充电,严禁使用其他当前被测设备的电源或者USB,否则可能会在测试过程中...
Page 21 ●使用产品前请检查外壳和接口附近绝缘体是否破损。 ●请手指握在表笔的防护装置后面。 ●当测量待测电路时，请勿触摸所有的输入端端口。 ●请在改变档位前断开测试表笔和电路连接。 ●当待测的直流电压高于36V，交流电压高于25V时，使用者应当注意防范，避免电击。 ●当电池电量过低时，会弹窗提示，请及时充电，以免影响测量性能。七、生产信息产品名称： 50M双通道平板示波表品牌/型号： 2C53P 服务电话： 0755-28020752 生产商：深圳市菲尼瑞斯科技有限公司网址： www.fnirsi.cn 地址：广东省深圳市龙华区大浪街道伟达工业园C栋西边8楼执行标准： GB/T 15289-2013 GB-T 13978-1992...
Page 22: Notice To Users

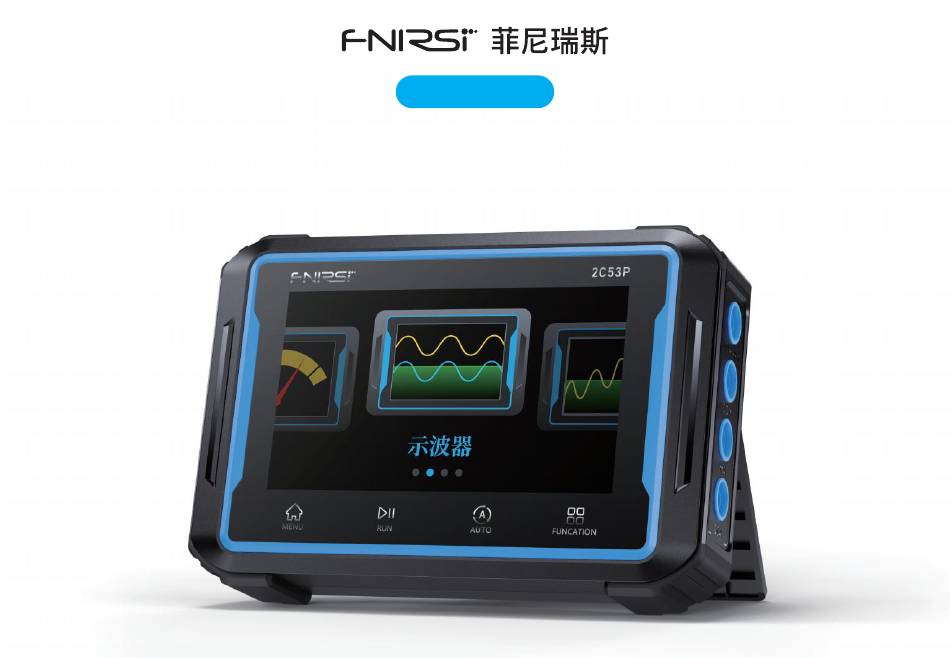

1.Product Introduction The FNIRSI-2C53P is a three-in-one dual-channel digital oscilloscope launched by FNIRSI, with comprehensive function- ality and high practicality, designed for the repair and research industries. The device combines an oscilloscope, multimeter, and signal generator.
Page 23: Panel Description
2.Panel Description Oscilloscope Channel Oscilloscope Channel Function Signal Generator Output Port 1 Interface 2 Interface Switch Charging Multimeter Interface Interface Reset Button Key Area...
Page 24 3.Overall Machine Parameters Surface tempered glassSurface tempered glass + Screen Material touch screen made of glass GLASS + IPS color screen Backlight Backlight brightness can be set Power Supply TYPE-C （5V/2A） Battery 4000mAh lithium battery Language Chinese, English, Pyccкий, にほんご, español, Português, Deutsch, 한국인 Product Dimensions ≈145x98x35mm Device Weight...
Page 25 4.Introduction to Key Functions and Interface Operations 1.1 Oscilloscope Interface ①Channel 1 settings： Channel on/oﬀ, vertical voltage, probe ratio, coupling type, and 20M bandwidth limit can be set.
Page 26 ②Channel 2 settings:Channel on/oﬀ, vertical voltage, ⑧Channel 1 Waveform： The waveform signal probe ratio, coupling type, and 20M bandwidth limit can be captured by channel 1. set. ⑨Trigger X position indicator arrow： refers to this ③System time base： Refers to a large grid in the horizontal as the trigger point direction representing the length of time, consisting of ⑩Channel 2 Waveform：...
Page 27 Click on Measurement to select the value Click on the cursor to select X1-X2, Y1-Y2 Cursor Measure of the measurement parameter to be display displayed. This is shown in the shown in the ﬁgure. Clicking Save will store the measurement Save page oscilloscope, as a BMP format in the Screenshot ﬁle folder on the USB memory...
Page 28 Click Afterglow to select 1S, unlimited Click Calibration, remove all probes, and Afterglow Correction display. then enter calibration. Click X-Y to enter the X-Y display. At this X—Y time, measurement, cursors, operations, Click on the picture to enter the picture Image and afterglow are all useless.
Page 29 ��% Click 50% to automatically adjust the bias voltage, trigger voltage etc. are adjusted to the right position. Micro Click on ﬁne/coarse adjustment to adjust the speed of moving waveforms.
Page 30 1.3 Oscilloscope Parameters Channel Band Width Dual channel 50MHz Real-time sampling rate Storage Depth 250MSa/s Up to 64kByte Time base range Vertical Sensitivity 10ns/div - 10s/div 10mv/div - 10v/div Waveform Display Mode Vertical Resolution YT/XY/scroll 8 bits Input Impedance Bandwidth limit 1MΩ...
Page 31 2.1 Signal Generator Interface Description ①Signal type selection： There are 12 types of waveforms to choose from, including sinusoidal wave, square wave, sawtooth wave, half wave, full wave, positive step wave, negative step wave, DC signal, exponential rise, exponential fall, multi-audio, and sync pulse.
Page 32 ②Waveform selection paging： Clicking on 【Previous】、【Next】 can switch to display other waveforms for selection. ③Run/Pause： Clicking on this button can switch between signal running and pausing. ④Frequency： Speciﬁc parameters can be set by inputting values with the buttons, with a maximum of 【10 000 000】 . Clicking on 【Conﬁrm】...
Page 33 3.1 Digital Multimeter Interface Description ①Mode switch： Switch to other modes. ②DC/AC switch： If the selected mode is V (voltage), mA (milliampere current), A (current), you can switch between DC and AC by clicking on the DC/AC button. ③Measurement parameters： Display the current measurement mode and the measured parameters.
Page 34 ④Data saving： Click to save the current measurement parameters. You can save up to ﬁve parameters, and exceeding ﬁve will replace the earliest saved parameters. ⑤Max/Min value display： The maximum and minimum values of the measured parameters will be displayed in a table, and a curve will represent the variation of the measurement values over time.
Page 35 3.3 Multimeter Parameters Function Range Accuracy DC Voltage 1.9999V/19.999V/199.99V/1000.0V ±(0.5%+3) AC Voltage 1.9999V/19.999V/199.99V/750.0V ±(1%+3) DC Current 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) AC Current 19.999mA/199.99mA/1.9999A/9.999A 土(1.5%+3) 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ/ 士(1.5%+3) Resistance 1.9999KΩ/199.99Ω 士(0.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) Capacitance 9.999mF/99.99mF ±(5.0%+20) Temperature —55~1300℃ / —67~2372℉ ±(2.5%+5) Diode/ON-OFF...
Page 36 4.1 Settings Interface Language settings： There are 8 languages to switch among, including Chinese, English, Deutsch, Português, にほんご, Español, 한국인, Pyccкий. Brightness settings： Swipe left or right to adjust the screen display brightness. Sound settings： Swipe left or right to adjust the device volume.
Page 37: Firmware Upgrade
Theme settings： Switch between device yellow/blue themes. Startup settings： Automatically jump to the corresponding function interface after the device starts up. Selecting 【None】 will jump to the main menu after startup. The device will automatically shut down if no operation is performed within the set time. Selecting Auto shutdown：...
Page 38: Production Information
7.Production Information Any FNIRSI's users with any questions who comes to contact us will have our promise to get a satisfactory solution +an extra 6 months warranty to thanks for your support! By the way, we have created an interesting community, welcome to contact FNIRSI staﬀ to join our community.
Page 39 ●Отработанные элементы питания нельзя выбрасывать вместе с бытовыми отходами. Пожалуйста сдайте их в ближайший пункт приема использованных аккумуляторов для дальнейшей утилизации. ●В случаи возникновения проблем с качеством либо у вас имеются вопросы по его использованию, пожалуйста, свяжитесь со службой поддержки клиентов FNIRSI, и мы с радостью поможем их решить.
Page 40: Описание Устройства
1.Описание устройства FNIRSI-2C53P — это двухканальный цифровой осциллограф "три в одном", с широкими функциональными возможностями и высокой практичностью, предназначенный для использования в ремонтной и исследовательской сферах деятельности. Устройство сочетает в себе осциллограф, мультиметр и генератор сигналов. Осциллограф оснащен аппаратной архитектурой FPGA+MCU+АЦП с частотой дискретизации 250 мс/с, аналоговой...
Page 41 2.Описание элементов управления Интерфейс Интерфейс Генератор сигналов осциллографа. Канал 1 осциллографа. Канал 2 Клавиши управления Разъемы Порт для для щупов зарядки мультиметра Клавиша сброса настроек Рабочая область...
Page 42: Характеристики Устройства
3.Характеристики устройства Поверхность сенсорного экрана выполнена из Материалы экрана закаленного стекла + Матрица IPS Настраиваемая яркость экрана Подсветка экрана TYPE-C （5В/2A） Параметры зарядки 4000mAh Емкость встроенной батареи Chinese, English, Pyccкий, にほんご, español, Язык Português, Deutsch, 한국인 ≈145x98x35mm Габаритные размеры ≈360г Вес...
Page 43 4.Описание ключевых функции и операции с интерфейсом 1.1 Интерфейс осциллографа...
Page 44 ①Настройки первого канала： Вкл\Выкл канала, ⑦Индикация заряда батареи： показывает вертикальная развертка, множитель, связь по входу, уровень заряда. настройка полосы пропускания, ограничение: 20M. ⑧Форма сигнала канала 1： Форма сигнала, канала:Вкл\Выкл канала, ②Настройки второго захваченная каналом 1. вертикальная развертка, множитель, связь по входу, ⑨Индикатор...
Page 45 1.2 Раздел меню осциллографа Грубая\ точная настройка Сохранение Управление Изображение Save ��% Micro Cursor Image Measure Afterglow Correction Calculation Измерение Курсор Послесвечение Коррекция Нажмите на кнопку Измерение, чтобы При нажатии кнопки Сохранить, Save Measure выбрать необходимые параметры произойдет сохранение текущих измерений.
Page 46 Нажмите кнопку Курсор, чтобы Нажмите Послесвечение, чтобы Cursor Afterglow выбрать отображение X1-X2, Y1-Y2 выбрать от 1 секунды до бесконечности. Нажмите X-Y, чтобы перейти к X—Y отображению режима X-Y. В это время измерения, курсоры, управление и послесвечение недоступны. Можно выбрать отображение 1+2, 1-2, Calculation 1*2, 1/2, БПФ, -1, -2, |1|, |2|...
Page 47 Нажмите на кнопку Изображения, Нажмите "Калибровка", это удалит все Image Correction чтобы войти в интерфейс просмотра установленные точки. сохраненных изображений ��% Нажмите кнопку 50%, чтобы автоматически отрегулировать напряжение смещения, напряжение срабатывания и т.д. Micro Нажмите на кнопку Тонкая/грубая регулировка, чтобы настроить скорость перемещения сигналов.
Page 48 1.3 Параметры осциллографа Количество каналов Полоса пропускания 50 МГц Частота дискретизации 250MSa/s Глубина записи До 64kByte Длительность развертки 10нс/Дел-10с/Дел Чувствительность 10мВ/Дел-10В/Дел Коэффициент Разрешение 8 бит YT/XY/Прокрутка ослабления пробника по вертикали Поддержка Ограничение Входное сопротивление 1MΩ ограничения в 20 МГц полосы пропускания Режим...
Page 49 2.1 Описание интерфейса генератора сигналов 2.Описание элементов управления ①Выбор типа сигнала： На выбор предлагается 12 типов сигналов, включая синусоидальную волну, прямоугольную волну, пилообразную волну, полуволну, полную волну, положительную ступенчатую волну, отрицательную ступенчатую волну, сигнал постоянного тока, экспоненциальный подъем, экспоненциальное падение, мультизвук и синхроимпульс.
Page 50 ②Разбивка по страницам выбора формы сигнала： Нажатие на [Предыдущий] или [Следующий] для переключения отображения форм сигнала. ③Запуск/ пауза： Нажатие на эту кнопку позволяет переключаться между запуском и приостановкой получения сигнала. ④Частота： Конкретные параметры можно задать, введя значения с помощью кнопок, максимум 【10 000 000】 . Для...
Page 51 3.1 Описание интерфейса цифрового мультиметра ①Переключатель режимов： Переключение на другие режимы. ②Переключатель измерения постоянного/переменного тока： Если выбран режим В (напряжение), мА (ток в миллиамперах), А (ток), то вы можете переключаться между измерением постоянного и переменного тока. ③Параметры измерения： Отображение текущего режима измерений и измеряемых параметров.
Page 52 ④Сохранение данных： Нажмите, чтобы сохранить текущие параметры измерения. Вы можете сохранить до пяти параметров, при превышении, самые ранние сохраненные будут перезаписаны. ⑤Отображение максимального/минимального значения： Максимальные и минимальные значения измеренных параметров будут отображены в таблице, а кривая будет отображать изменение значений с течением...
Page 53 3.3 Параметры мультиметра Функции Разрешение Погрешность Постоянное напряжение 1.9999V/19.999V/199.99V/1000.0V ±(0.5%+3) Переменное напряжение 1.9999V/19.999V/199.99V/750.0V ±(1%+3) Постоянный ток 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) Переменный ток 19.999mA/199.99mA/1.9999A/9.999A 土(1.5%+3) 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ/ 士(1.5%+3) Сопротивление 1.9999KΩ/199.99Ω 士(0.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) Ёмкость 9.999mF/99.99mF ±(5.0%+20) Температура —55~1300℃ / —67~2372℉ ±(2.5%+5) Проверка диодов...
Page 54 4.1 Интерфейс настроек Языковые настройки： Доступно переключение между 8 языками, включая китайский, английский, немецкий, португальский, にほんご, испанский, 한국인ご, русский. Настройки яркости： Проведите пальцем влево или вправо, чтобы настроить яркость экрана. Настройки звука： Проведите пальцем влево или вправо, чтобы отрегулировать громкость устройства.
Page 55: Обновление Встроенного По
Настройки темы： Переключение между желтым /синим оформлением устройства. Настройки запуска： Автоматический переход к соответствующему функциональному интерфейсу после запуска устройства. При выборе 【Нет】 приведет к переходу на главное меню после запуска устройства. Устройство автоматически выключится, если в течение установленного Автоматическое выключение： времени...
Page 56 ●BNC-разъем осциллографа выдерживает максимальное входное напряжение 400 В. Категорически запрещается производить работы с напряжением превышающее 400 В, при установленном делителе в положении 1X ●При зарядке необходимо использовать отдельный блок питания. Категорически запрещается использовать в качестве источника питания тестируемые устройства или USB-порт, так как это может привести к короткому замыканию...
Page 57: Контактная Информация
7.Контактная информация Все владельцы устройств FNIRSI у которых возникли любые вопросы по их использованию, и которые обратятся к нам, получат гарантированную поддержку с нашей стороны для разрешения ваших вопросов по нашим продуктам. В дополнение мы продлим вашу текущую гарантию на дополнительные 6 месяцев в благодарность за...
Page 58 Aviso aos utilizadores ●Este manual fornece instruções detalhadas sobre como utilizar o produto e precauções importantes. Leia atentamente este manual e siga as instruções para garantir o melhor desempenho do produto. ●Não use o instrumento em ambientes inﬂamáveis ou explosivos. ●As pilhas eliminadas e os instrumentos obsoletos não devem ser tratados como lixo doméstico;...
Page 59 1.Introdução do produto O FNIRSI-2C53P é um osciloscópio digital de canal duplo três-em-um lançado pela FNIRSI, com uma abrangente funcionalidade e elevada praticidade, concebido para as indústrias de reparação e investi- gação. O dispositivo combina um osciloscópio, multímetro e gerador de sinal. O osciloscópio possui uma arquitetura de hardware FPGA+MCU+ADC com uma taxa de amostragem de 250MS/s, uma largura de banda analógica de 50MHz, módulo de proteção de alta tensão incorporado e suporte para medições...
Page 60 2.Descrição do painel Interface do canal Interface do canal Porta de saída do gerador de sinais de função 1 do osciloscópio 2 do osciloscópio Interruptor Interface do Interface de multímetro carregamento Botão de reinicialização Área-chave...
Page 61 3.Parâmetros gerais da máquina Superfície de vidro temperado + Material do ecrã ecrã tátil de vidro + ecrã a cores IPS A luminosidade da luz de fundo pode ser deﬁnida Luz de fundo Tipo-C （5V/2A） Fonte de alimentação Bateria de lítio de 4000mAh Bateria Chinês, English, Pyccкий, にほんご, Idioma...
Page 62 4.Introdução às funções-chave e operações de interface 1.1 Interface do osciloscópio...
Page 63 ①Deﬁnições do canal 1： É possível deﬁnir o canal ⑧Forma de onda do canal 1： O sinal da forma de ligado/desligado, a tensão vertical, o rácio da sonda, o tipo onda captado pelo canal 1. de acoplamento e o limite da largura de banda de 20M. ⑨Seta indicadora da posição X do gatilho：...
Page 64 1.2 Secção do menu do osciloscópio Ajuste grosso/ ajuste ﬁno Guardar Operação Imagem Save ��% Micro Cursor Image Measure Afterglow Correction Calculation Medição Cursor Persistência Correção Clicando em Guardar, a página de Clique em Medição para selecionar o valor Save Measure medição do osciloscópio é...
Page 65 Clicar no cursor para selecionar a Clique em Persistência para selecionar 1S Cursor Afterglow visualização X1-X2, Y1-Y2 ou visualização ilimitada. Clique em X-Y para aceder à visualização X—Y X-Y. Neste momento, a medição, os cursores, as operações e o brilho residual são inúteis.
Page 66 Clique na imagem para aceder à interface Clique em Calibração, remova todas as Image Correction de visualização de imagens. sondas e, em seguida, introduza a calibração. Clique em 50% para ajustar automaticamente a tensão de polarização, a tensão de disparo, etc., para a ��% posição correta.
Page 67 1.3 Parâmetros do osciloscópio Largura de banda 50MHz Canal Duplo canal Profundidade de Taxa de amostragem Até 64KBytes 250MSa/s armazenamento em tempo real Sensibilidade vertical 10mv/div-10v/div Intervalo de base de tempo 10ns/div-10s/div Modo de visualização Resolução vertical 8 bits YT/XY/Rolamento da forma de onda Limite de largura de banda Suporta limite de 20MHz...
Page 68 2.1 Descrição da interface do gerador de sinais ①Seleção do tipo de sinal： Existem 12 tipos de formas de onda à escolha, incluindo onda sinusoidal, onda quadrada, onda dente-de-serra, meia onda, onda completa, onda escalonada positiva, onda escalonada negativa, sinal DC, subida exponencial, descida exponencial, multi-áudio e impulso de sincronização.
Page 69 ②Paginação de seleção de formas de onda： Clicar em 【Anterior】 ou 【Seguinte】 pode alternar para apresentar outras formas de onda para seleção. ③Executar/Pausa： Clicando neste botão pode alternar entre a execução e a pausa do sinal. Podem ser deﬁnidos parâmetros especíﬁcos introduzindo valores com os botões, com um máximo de ④Frequência: 【10.000.000】...
Page 70 3.1 Descrição da interface do multímetro digital ①Comutador de modo： Mudar para outros modos. ②Comutador CC/CA： Se o modo selecionado for V (tensão), mA (corrente em miliamperes), A (corrente), pode alternar entre DC e AC clicando no botão DC/AC. ③Parâmetros de medição： Apresentar o modo de medição atual e os parâmetros medidos.
Page 71 ④Guardar dados： Clique para guardar os parâmetros de medição atuais. Pode guardar até cinco parâmetros e, se exceder os cinco, substitui os parâmetros guardados mais cedo. ⑤Visualização do valor máximo/mínimo： Os valores máximos e mínimos dos parâmetros medidos serão apresenta- dos numa tabela e uma curva representará...
Page 72 3.3 Parâmetros do multímetro Função Gama Precisão Tensão DC 1.9999V/19.999V/199.99V/1000.0V ±(0.5%+3) Tensão AC 1.9999V/19.999V/199.99V/750.0V ±(1%+3) Corrente DC 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) Corrente AC 19.999mA/199.99mA/1.9999A/9.999A 土(1.5%+3) 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ/ 士(1.5%+3) Resistência 1.9999KΩ/199.99Ω 士(0.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) Capacitância 9.999mF/99.99mF ±(5.0%+20) Temperatura —55~1300℃ / —67~2372℉ ±(2.5%+5) Díodo/ligado-desligado...
Page 73 4.1 Interface de deﬁnições Deﬁnições de idioma： Existem 8 idiomas para alternar, incluindo Chinês, Inglês, Alemão, Português, Japonês, Espanhol, Coreano e Russo. Deﬁnições de brilho： Deslize para a esquerda ou para a direita para ajustar o brilho do ecrã. Deﬁnições de som： Deslize para a esquerda ou para a direita para ajustar o volume do dispositivo.
Page 74: Atualização De Firmware
Deﬁnições de temas： Alternar entre os temas amarelo/azul do dispositivo. Deﬁnições de arranque： Saltar automaticamente para a interface de funções correspondente após o arranque do dispositivo. Se selecionar 【Nenhum】 , saltará para o menu principal após o arranque. O dispositivo desliga-se automaticamente se não for efetuada qualquer operação durante o Desligamento automático：...
Page 75 7.Informações de produção Qualquer utilizador da FNIRSI que tenha dúvidas e que nos contacte terá a nossa promessa de obter uma solução satisfatória + uma garantia extra de 6 meses para agradecer o seu apoio! A propósito, criámos uma comunidade interessante, convidamos o contatar a equipa da FNIRSI e juntar-se à...
Page 76 下载用户手册&应用软件 Download User manual&APP&Software...
