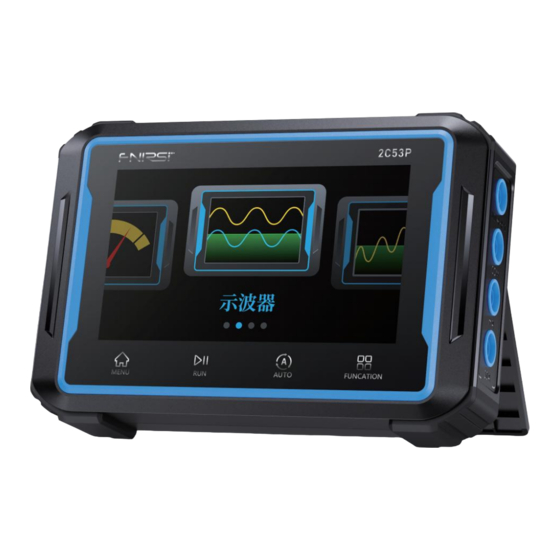

Fnirsi 2C53P Instruction Manual

50m dual-channel flat-panel oscilloscope

Hide thumbs Also See for 2C53P:

Manual (76 pages)

Manual (39 pages)

page of 39

/ 39
Bookmarks

Available languages

Quick Links

Download this manual

2C53P

50M DUAL-CHANNEL FLAT-PANEL OsCILLOsCOPE 50M DUAL-CHANNEL

FLAT-PANEL OsCILLOsCOPE

Need help?

Do you have a question about the 2C53P and is the answer not in the manual?

Questions and answers

Summary of Contents for Fnirsi 2C53P

Page 1 2C53P 50M DUAL-CHANNEL FLAT-PANEL OsCILLOsCOPE 50M DUAL-CHANNEL FLAT-PANEL OsCILLOsCOPE...
Page 2 1.PRODUCT BEVEZETÉS Az FNIRSI-2C53P egy három az egyben kétcsatornás digitális oszcilloszkóp, amelyet az FNIRSI indított útjára, átfogó funkciókkal és nagyfokú gyakorlatiassággal, a javítási és kutatási iparágak számára. A készülék egyesíti magában az oszcilloszkópot, a multimétert és a jelgenerátort. Az oszcilloszkóp FPGA+MCU+ADC hardverarchitektúrával rendelkezik, 250MS/s mintavételi sebességgel, 50 MHz-es analóg sávszélességgel, beépített nagyfeszültségű...
Page 3 2.PANEL LE Í R Á SA Oszcilloszkóp csatorna Oszcilloszkóp 2. Funkció Jelgenerátor kimeneti port csatorna 1 interfész interfész Switch Töltő Multiméter interfész interfész Reset gomb Kulcsterület...
Page 4 3.A G É P KÜLÖNPARAM É TEREI Felületi edzett üveg Felületi edzett üveg + Képernyő anyaga érintőképernyő üvegből készült GLASS + IPS színes képernyő Háttérvilágítás A háttérvilágítás fényereje beállítható Tápegység TYPE-C（5V/2A） Akkumulátor 4000mAh lítium akkumulátor Nyelv Kínai, angol, Pyccкий, にほんご, español, Português, Deutsch, 한국인 Termék méretei ≈145x98x35mm Eszköz súlya...
Page 5 4.BEVEZETÉS A FŐ FUNKCI Ó KHOZ ÉS A FELÜZLETI MŰKÖDÉSEKHEZ 1.1 Oszcilloszkóp interfész ①Channel 1 beállítások： B e / k i kapcsolható a csatorna, a függőleges feszültség, a szonda aránya, a csatolás típusa és a 20M sávszélesség korlátja.
Page 6 ②Channel 2 beállítások: A csatorna be/ki kapcsolása, a ⒷChannel 1 Waveform：Az 1. csatorna által függőleges feszültség, a szonda aránya, a csatolás típusa és rögzített hullámforma jel. a 20M sávszélességhatár beállítható. ⑥Trigger X pozíciót jelző nyíl: erre utal, mint a ③System time base ：...
Page 7 Kattintson Mérés gombra Kattintson a kurzorra az X1-X2, Y1-Y2 Cursor megjelenítendő mérési paraméter kijelzés kiválasztásához. Measure é r t é k é n e k kiválasztásához. Ez az ábrán látható ábrán látható. A Mentés gombra kattintva a mérési oldal Save oszcilloszkóp, BMP formátumban tárolja gép memóriakártyáján...
Page 8 Kattintson az Afterglow gombra az 1S, Kattintson a Kalibrálás gombra, távolítsa Afterglow Correction korlátlan kijelzés kiválasztásához. el az összes szondát, majd lépjen be a kalibrálásba. Kattintson gombra megjelenítéshez. E k k o r mérés, a Image Kattintson a képre a képhez kurzorok, a műveletek és az utófény Képmegjelenítő...
Page 9 Kattintson az 50%-ra, hogy automatikusan beállítsa a megfelelő pozícióba a torzítófeszültséget, a triggerfeszültséget stb. Micro Kattintson a finom/durvított beállításra a mozgó hullámformák sebességének beállításához.
Page 10 1.3 Oszcilloszkóp paraméterek Csatorna Sávszélesség Kétcsatornás 50MHz Valós idejű mintavételi Tárolási mélység 250MSa/s Legfeljebb 64kByte sebesség Időalap-tartomány Függőleges 10ns/div - 10s/div 10mv/div - 10v/div érzékenység Hullámforma megjelenítési Függőleges YT/XY/scroll 8 bit mód felbontás Bemeneti impedancia Sávszélesség korlát 1MΩ Támogatás 20MHz-es határérték Szonda csillapítás Coeﬃcient Bemeneti csatolás...
Page 11 Időszak, frekvencia, csúcs-csúcsérték, maximális érték, Tárolóhely Mérési adatok minimális érték, átlagérték, effektív érték, amplitúdó, munkaciklus, impulzusszélesség.
Page 12 2.1 Jelgenerátor interfész leírása ①Signáltípus kiválasztása ： 12 típusú hullámforma közül választhat, beleértve a szinuszos hullámot, négyszöghullámot, fűrészfoghullámot, félhullámot, teljes hullámot, pozitív lépéshullámot, negatív lépéshullámot, egyenáramú jelet, exponenciális emelkedést, exponenciális esést, multi-audio és szinkronizációs impulzust.
Page 13 ②Hullámforma kiválasztás lapozás：A【Előző】、【【Következő】re kattintva más hullámformák megjelenítésére válthat a kiválasztáshoz. ③Futtatás/szünet：Ezzel a gombbal a jel futása és szüneteltetése között válthat. ④Frekvencia：Specifikus paraméterek állíthatók be a gombokkal történő értékek bevitelével, maximum【10 000 000 】 . A beállítások érvénybe lépéséhez a 【 C o n f i r m 】 k a t t i n t á s szükséges. ⑤Amplitúdó：Ezzel az értékek bevitelével beállíthatók a konkrét paraméterek, legfeljebb【3.0V】，Clicking on 【Confirm】a beállítások érvénybe lépéséhez szükséges, és a beállítás a jobbra csúsztatással is elvégezhető.
Page 14 3.1 Digitális multiméter interfész leírása ①Módváltó：Váltás más üzemmódokra. ②DC/AC kapcsoló：Ha a kiválasztott üzemmód V (feszültség), mA (milliamper áram), A (áram), akkor a DC/AC gombra kattintva válthat az egyenáram és a váltakozó áram között. ③Mérési paraméterek：Megjeleníti az aktuális mérési módot és a mért paramétereket.
Page 15 ④Adatmentés：Kattintson az aktuális mérési paraméterek mentéséhez. Legfeljebb öt paramétert menthet el, és az ötöt meghaladó paraméterek a legkorábban elmentett paraméterek helyébe lépnek. ⑤Max/Min értékek megjelenítése：A mért paraméterek maximális és minimális értékei táblázatban jelennek meg, és egy görbe mutatja a mérési értékek időbeli változását. ⑥Futtatás/szünet：A multiméter használata közben megállíthatja vagy folytathatja a mérési folyamatot.
Page 16 3.3 Multiméter paraméterei Funkció Tartomány Pontosság Egyenfeszültség 1.9999V/19.999V/199.99V/1000.0V ±(0.5%+3) AC feszültség 1.9999V/19.999V/199.99V/750.0V ±(1%+3) Egyenáram 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) Váltakozó áram 19.999mA/199.99mA/1.9999A/9.999A 土(1.5%+3) 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ/ 士(1.5%+3) Ellenállás 1.9999KΩ/199.99Ω 士(0.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) Kapacitás 9.999mF/99.99mF ±(5.0%+20) Hőmérséklet -55~1300℃ / -67~2372℉ ±(2.5%+5) Dióda/ON-OFF...
Page 17 4.1 Beállítási felület Nyelvi beállítások：8 nyelv közül választhat, köztük kínai, angol, Deutsch, Português, にほんご, Español, 한국인, Pyccкий. Fényerő beállítások：A képernyő fényerejének beállításához húzza a gombot balra vagy jobbra. Hangbeállítások：Húzza a gombot balra vagy jobbra a készülék hangerejének beállításához.
Page 18 Téma beállítások：Váltás a készülék sárga/kék témái között. Indítási beállítások：Automatikus ugrás a megfelelő funkciófelületre a készülék indítása után. A kiválasztása 【None】indítás után a főmenübe ugrik. Automatikus kikapcsolás：A készülék automatikusan kikapcsol, ha a beállított időn belül nem történik művelet. A kiválasztása 【OFF】kikapcsolja az automatikus kikapcsolás funkciót. USB-megosztás：Engedélyezze az USB-megosztást az USB-meghajtó...
Page 19 ● Töltéskor külön töltőfejet kell használni a töltéshez. Szigorúan tilos más, tesztelés alatt álló eszközök tápellátását vagy az USB-portot használni, mivel ez a tesztelés során az alaplap földvezetékeinek rövidzárlatát okozhatja, ami az alaplap károsodását eredményezheti. ● A termék használata előtt ellenőrizze, hogy a héj és az interfészek közelében lévő szigetelés nem sérült-e meg. ●Kérjük, hogy ujjaival tartsa a védőeszközt a mérőszonda mögött.
Page 20 2C53P 50M dual-channel flat-panel oscilloscope...
Page 21 CATALOG...
Page 22 1.Product Introduction The FNIRSI-2C53P is a three-in-one dual-channel digital oscilloscope launched by FNIRSI, with comprehensive function- ality and high practicality, designed for the repair and research industries. The device combines an oscilloscope, multimeter, and signal generator.
Page 23 2.Panel Description Oscilloscope Channel Oscilloscope Channel Function Signal Generator Output Port 1 Interface 2 Interface Switch Charging Multimeter Interface Interface Reset Button Key Area...
Page 24 3.Overall Machine Parameters Surface tempered glassSurface tempered glass + Screen Material touch screen made of glass GLASS + IPS color screen Backlight Backlight brightness can be set Power Supply TYPE-C （5V/2A） Battery 4000mAh lithium battery Language Chinese, English, Pyccкий, にほんご, español, Português, Deutsch, 한국인 Product Dimensions ≈145x98x35mm Device Weight...
Page 25 4.Introduction to Key Functions and Interface Operations 1.1 Oscilloscope Interface ①Channel 1 settings： Channel on/oﬀ, vertical voltage, probe ratio, coupling type, and 20M bandwidth limit can be set.
Page 26 ②Channel 2 settings:Channel on/oﬀ, vertical voltage, ⑧Channel 1 Waveform： The waveform signal probe ratio, coupling type, and 20M bandwidth limit can be captured by channel 1. set. ⑨Trigger X position indicator arrow： refers to this ③System time base： Refers to a large grid in the horizontal as the trigger point direction representing the length of time, consisting of ⑩Channel 2 Waveform：...
Page 27 Click on Measurement to select the value Click on the cursor to select X1-X2, Y1-Y2 Cursor Measure of the measurement parameter to be display displayed. This is shown in the shown in the ﬁgure. Clicking Save will store the measurement Save page oscilloscope, as a BMP format in the Screenshot ﬁle folder on the USB memory...
Page 28 Click Afterglow to select 1S, unlimited Click Calibration, remove all probes, and Afterglow Correction display. then enter calibration. Click X-Y to enter the X-Y display. At this X—Y time, measurement, cursors, operations, Click on the picture to enter the picture Image and afterglow are all useless.
Page 29 ��% Click 50% to automatically adjust the bias voltage, trigger voltage etc. are adjusted to the right position. Micro Click on ﬁne/coarse adjustment to adjust the speed of moving waveforms.
Page 30 1.3 Oscilloscope Parameters Channel Band Width Dual channel 50MHz Real-time sampling rate Storage Depth 250MSa/s Up to 64kByte Time base range Vertical Sensitivity 10ns/div - 10s/div 10mv/div - 10v/div Waveform Display Mode Vertical Resolution YT/XY/scroll 8 bits Input Impedance Bandwidth limit 1MΩ...
Page 31 2.1 Signal Generator Interface Description ①Signal type selection： There are 12 types of waveforms to choose from, including sinusoidal wave, square wave, sawtooth wave, half wave, full wave, positive step wave, negative step wave, DC signal, exponential rise, exponential fall, multi-audio, and sync pulse.
Page 32 ②Waveform selection paging： Clicking on 【Previous】、【Next】 can switch to display other waveforms for selection. ③Run/Pause： Clicking on this button can switch between signal running and pausing. ④Frequency： Speciﬁc parameters can be set by inputting values with the buttons, with a maximum of 【10 000 000】 . Clicking on 【Conﬁrm】...
Page 33 3.1 Digital Multimeter Interface Description ①Mode switch： Switch to other modes. ②DC/AC switch： If the selected mode is V (voltage), mA (milliampere current), A (current), you can switch between DC and AC by clicking on the DC/AC button. ③Measurement parameters： Display the current measurement mode and the measured parameters.
Page 34 ④Data saving： Click to save the current measurement parameters. You can save up to ﬁve parameters, and exceeding ﬁve will replace the earliest saved parameters. ⑤Max/Min value display： The maximum and minimum values of the measured parameters will be displayed in a table, and a curve will represent the variation of the measurement values over time.
Page 35 3.3 Multimeter Parameters Function Range Accuracy DC Voltage 1.9999V/19.999V/199.99V/1000.0V ±(0.5%+3) AC Voltage 1.9999V/19.999V/199.99V/750.0V ±(1%+3) DC Current 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) AC Current 19.999mA/199.99mA/1.9999A/9.999A 土(1.5%+3) 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ/ 士(1.5%+3) Resistance 1.9999KΩ/199.99Ω 士(0.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) Capacitance 9.999mF/99.99mF ±(5.0%+20) Temperature —55~1300℃ / —67~2372℉ ±(2.5%+5) Diode/ON-OFF...
Page 36 4.1 Settings Interface Language settings： There are 8 languages to switch among, including Chinese, English, Deutsch, Português, にほんご, Español, 한국인, Pyccкий. Brightness settings： Swipe left or right to adjust the screen display brightness. Sound settings： Swipe left or right to adjust the device volume.
Page 37 Theme settings： Switch between device yellow/blue themes. Startup settings： Automatically jump to the corresponding function interface after the device starts up. Selecting 【None】 will jump to the main menu after startup. The device will automatically shut down if no operation is performed within the set time. Selecting Auto shutdown：...
Page 38 7.Production Information Any FNIRSI's users with any questions who comes to contact us will have our promise to get a satisfactory solution +an extra 6 months warranty to thanks for your support! By the way, we have created an interesting community, welcome to contact FNIRSI staﬀ to join our community.
Page 39 Download User manual&APP&Software...
