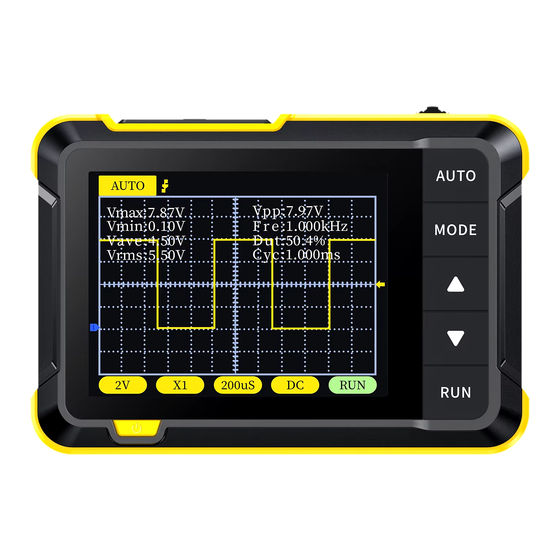

Digital oscilloscope
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

DSO152
数 字 示 波 器 使 用 说 明 书
Digital Oscilloscope Instruction Manual

Advertisement

Table of Contents
loading

Related Manuals for Fnirsi DSO152

Summary of Contents for Fnirsi DSO152

  • Page 1 DSO152 数 字 示 波 器 使 用 说 明 书 Digital Oscilloscope Instruction Manual...
  • Page 3 目 录...
  • Page 4 CATALOG...
  • Page 5 СОДЕРЖАНИЕ...
  • Page 6 ÍNDICE...
  • Page 7 用户须知 ●本手册详细介绍了产品的使用方法、 注意事项以及相关事项， 在使用产品之前， 请详细阅 读手册， 以便发挥产品的最佳性能。 ●不要在易燃、 易爆的环境中使用仪器。 ●仪器更换的废旧电池和报废的仪器不可与生活垃圾一同处理请按国家或者当地的相关 法律规定处理。 ●当仪器出现任何质量问题或者对使用仪器有疑问时， 可联系 “菲尼瑞斯-FNIRSI” 在线客 服或厂家， 我们将在第一时间为您解决。 一、 产品简介 “DSO152” 是我司推出的一款高实用性， 高性价比， 针对于维修行业和研发教育行业人群的 高性价比手持示波器。 该示波器具有2.5MS/s的实时采样率、 200KHz带宽、 完整的触发功能 (单次,正常,自动)。 对于周期模拟信号及非周期的数字信号都能运用自如， 最高可测量 ±400V的电压配备高效一键AUTO,无需繁琐调节即可显示被测波形。 搭载2.8英寸320*240 分辨率的高清液晶屏， 内置1000mAh高品质锂电池,充满电后可连续使用4小时左右。...
  • Page 8 二、 面板介绍 校准方波 信号输入探头 （MXC） 接口 拨轮按键 （左、 OK、 右） AUTO按键 MODE按键 复位孔 充电指示灯 2.8inch 上按键 （充电中红灯， 充满绿灯） 下按键 TYPE-C 充电接口 RUN按键 （5V/1A） 开关按键...
  • Page 9 三、 按键功能 按键 操作 功能 短按 控制各参数功能调节选择 短按 退出自动校准 （自动校准页面） 长按 进入自动校准页面 短按 控制各参数功能调节选择 短按 自动调节(频率低于45Hz无法正确校准) 短按 AUTO/Single/Normal切换 长按 上升沿/下降沿切换...
  • Page 10 按键 操作 功能 短按 参数加调节 短按 参数减调节 运行/暂停波形 （其他页面） 短按 进入自动校准 （自动校准页面） 长按 显示/关闭详细参数 短按 关机 长按 开机...
  • Page 11 四、 参数指标 采样率 2.5MS/s 耦合方式 AC/DC 带宽 200K 显示 2.8英寸/PPI:320*240 垂直灵敏度 10mV/Div-20V/Div(按1-2-5方式递进) USB充电 5V/1A 时基范围 10μs/Div-50s/Div(按1-2-5方式递进) 锂电池容量 1000mAh X1:士40V (Vpp:80V) 校准方波 频率： 1K； 占空比： 50% 电压范围 X10: 士400V (Vpp :800V) 尺寸 99x68.3x19.5mm 触发方式 自动/常规/单次 重量 100g *尺寸和重量均为人工测量， 存在些许误差， 请以实物为准...
  • Page 12 五、 屏幕指示 ①触发模式指示图标， Auto 表示 自动触发， Single 表示单次触发, Normal表示正常触发。 ②基线指示图标,此图标指示位置 表示当前位置为 OV 电压。 ③垂直灵敏度,表示垂直方向一大 格代表的电压。 ④1X/10X 模式指示图标， 这个必 须和探头手柄上的1X/10X开关设 置保持一致,若探头是 1X档,那么 示波器也要设置为1X档， 1X测量 ±40V电压， 10X测量±400V电压。 ⑤水平时基,表示水平方向一大格代表的时间长度 ⑥输入耦合方式指示图标,AC表示交流耦合,DC表示直流耦合 ⑦运行暂停指示图标,RUN表示运行,STOP表示暂停 ⑧触发电压指示图标 ⑨触发边沿指示图标...
  • Page 13 六、 固件升级 本仪表当前采用USB模拟U盘进行固件升级,升级步骤如下： ①按紧 “OK” 键在按开机按键后， 即可进入到U盘升级模式。 ②使用Type-C线连接板子上的Type-C口至电脑端， 此时电脑会弹出一个名为 “DSO BOOT” 的U盘。 ③将固件拉入到U盘里即可， 固件升级完成。 注意 固件升级只支持在电脑 Windows 10系统使用 七、 注意事项 ●收到设备后， 请在充满电后使用。 ●使用示波器的时候要注意档位的选择， 示波器的档位跟探头的档位要保持一致。 ●测量高压时， 禁止碰触示波器任何金属部位， 以免造成触电风险。 ●尽量不要在充电时， 进行高压测试。...
  • Page 14 ●校准时， 需要拔掉BNC探头， 或者探头正负极短接。 ●USB固件升级仅支持WIN10及以上， 禁止拖入除发布固件以外的文件， 否则极可能造成 不可以恢复之后果。 ●请使用说明书规格范围内的电压进行充电。 八、 生产信息 产品名称： DSO152数字示波器 品牌/型号:FNIRSI/DSO152 服务电话： 0755-28020752 生产商： 深圳市菲尼瑞斯科技有限公司 网址： www.fnirsi.cn 地址:广东省深圳市龙华区大浪街道伟华达工业园C栋西边8楼 执行标准： GB/T 15289-2013...

  • Page 15: Notice To Users

    ●When there is any quality problem with thedevice or you have any questions about the use of the it, please contact the online customer service or the manufacturer of "FNIRSI", and we will solve it for you in the first time.

  • Page 16: Panel Introduction

    2.8-inch 320*240 resolution high-definition LCD screen.Built-in 1000mAh high-quality lithium battery, can be used continuously for about 4 hours after fully charged. 2.Panel introduction Square wave calibration Signal input probe (MXC) interface Trackwheel buttons (Left, OK, Right) AUTO button Reset hole MODE button Charging indicator light (red light...

  • Page 17: Key Function

    3.Key Function Button Operation Function Short press Control parameters function selection Short press Exit auto calibration (Auto calibration page) Long press Enter the automatic calibration page Short press Control parameters function selection Automatic adjustment (frequency below Short press 45Hz cannot be calibrated correctly) Short press AUTO/Single/Normal switching Long press...

  • Page 18: Button Operation

    Button Operation Function Short press Parameter addition adjustment Short press Parameter subtraction adjustment Run/pause waveforms (other pages) Short press Enter auto calibration (Auto calibration page) Long press Show/close detailed parameters Short press Long press...

  • Page 19: Parameter Index

    4.Parameter index Sampling rate 2.5MS/s Bandwidth 200K Vertical sensitivity 10mV/Div-20V/Div(Progress according to the 1-2-5 way) Time base range 10μs/Div-50s/Div(Progress according to the 1-2-5 way) X1:士40V (Vpp:80V) Voltage range X10: 士400V (Vpp :800V) Trigger method Auto/Normal/Single Coupling method AC/DC Display 2.8 inches/PPI:320*240 USB charging 5V/1A...
  • Page 20 Lithium battery capacity 1000mAh Square wave calibration Frequency: 1K Duty cycle: 50% 99x68.3x19.5mm Size 100g Weight *Size and weight are measured manually, there may be some errors, please refer to the actual product.
  • Page 21 5.Screen instructions ①Trigger mode indicator icon, Auto means automatic trigger, Single means single trigger, Normal means normal trigger. ②Baseline indicator icon, this icon indicates the current position is OV voltage. ③Vertical sensitivity, which means the voltage represented by a large grid in the vertical direction.

  • Page 22: Firmware Upgrade

    6.Firmware upgrade The device currently uses a USB analog U disk for firmware upgrade, and the upgrade steps are as follows: ①Press the "OK" button after pressing the power button so that to enter the U disk upgrade mode. ②Use the Type-C cable to connect the Type-C port on the board to the computer. At this time, the computer will pop up a U disk named "DSO BOOT".
  • Page 23 ●Please use the voltage within the specification range of the manual for charging. 8.Contact us Any FNIRSI'users with any questions who comes to contact us will have our promise to get a satisfactory solution + an Extra 6-Month Warranty to thanks for your support! By the way, we have created an interesting community, welcome to contact FNIRSI staff...

  • Page 24: Описание Продукта

    ●Если возникнут какие-либо проблемы с качеством устройства или у вас возникнут вопросы по его использованию, обратитесь в онлайн-службу поддержки клиентов или к производителю «FNIRSI», и мы решим их для вас в первый раз. 1.ОПИСАНИЕ ПРОДУКТА "DSO152" - это очень практичный и экономичный портативный осциллограф, выпущенный...
  • Page 25 AUTO, он может отображать измеренную форму волны без громоздких регулировок. Оснащен 2.8-дюймовым ЖКИ экраном разрешением 320*240. Встроенная литиевая батарея 1000мАч позволяет использовать прибор на протяжении до 4 часов. 2.ОПИСАНИЕ ПАНЕЛИ Калибровка меандра Входы щупов интерфейс (MXC) Колесико с кнопками (Лево, ОК, право) AUTO Отверстие...

  • Page 26: Функции Клавиш

    3.ФУНКЦИИ КЛАВИШ КЛАВИША ОПЕРАЦИЯ ФУНКЦИЯ Короткое нажатие Контроль параметров выбранной функции. Короткое нажатие Выход со страницы автоматической калибровки. Длинное нажатие Вход на страницу автоматической калибровки. Короткое нажатие Контроль параметров выбранной функции. Автоматическая регулировка (Частота Короткое нажатие менее 45 Гц не калибруется автоматом). Короткое...
  • Page 27 КЛАВИША ОПЕРАЦИЯ ФУНКЦИЯ Короткое нажатие Увеличение параметра Короткое нажатие Уменьшение параметра Запуск/остановка осцилограмм (другие стр.) Короткое нажатие Запуск авто калибровки (Страница калибровки) Длинное нажатие Показать/скрыть детальные параметры Короткое нажатие Включить Длинное нажатие Выключить...

  • Page 28: Технические Характеристики

    4.Технические характеристики Частота дискретизации 2.5MS/s Пропускная полоса 200K Чувствительность 10mV/клетка-20V/клетка (изменение через 1-2-5) Диапазон временной базы 10μs/клетка-50s/клетка(изменение через 1-2-5) X1:士40V (Vpp:80V) Диапазон напряжения X10: 士400V (Vpp :800V) Метод триггера Auto/Нормальный/Одиночный Метод соединения AC/DC Дисплей 2.8дюйма/PPI:320*240 USB зарядка 5V/1A...
  • Page 29 Емкость литиевой батареи 1000 мАч Калибровочный меандр Частота: 1K Заполнение: 50% 99x68.3x19.5mm Размер 100g Вес *Размер и вес измеряются вручную, возможны погрешности, смотрите актуальный продукт.
  • Page 30 5.ЭКРАННЫЕ ИНСТРУКЦИИ ①Индикатор режима триггера. Auto означает автоматический триггер, Single одиночный триггер, Normal нормальный триггер. ②Базовая линия отображает позицию с напряжением 0 В. ③Чувствительность по вертикали, т.е. напряжение в одной клетке по вертикали. ④Режим 1X/10X, должно соответствовать значению установленному на щупе. Если на щупе...

  • Page 31: Обновление Прошивки

    6.ОБНОВЛЕНИЕ ПРОШИВКИ В настоящее время устройство использует аналоговый USB-диск U для обновления прошивки, и шаги обновления следующие: ①Нажмите кнопку «ОК» после нажатия кнопки питания, чтобы войти в режим обновления U-диска. ② Используйте кабель Type-C для подключения порта Type-C на плате к компьютеру. В это время...
  • Page 32 ● Используйте устройство с напряжением в пределах указанных в данной инструкции. 8.СВЯЗЬ С НАМИ Всем пользователям FNIRSI связавшимся с нами, мы обещаем удовлетворительное решение + дополнительно 6 месяцев гарантии в награду за вашу поддержку! Между прочим, мы создали интересное сообщество, и приглашаем присоединиться к...

  • Page 33: Introdução Ao Produto

    ●Quando houver qualquer problema de qualidade com o dispositivo ou você tiver dúvidas sobre o uso dele, entre em contato com o serviço de atendimento ao cliente online ou o fabricante "FNIRSI", e resolveremos isso para você o mais rápido possível.
  • Page 34 240. Possui uma bateria de lítio de alta qualidade embutida de 1000mAh, que pode ser usada continuamente por cerca de 4 horas após estar totalmente carregada. 2.Introdução ao painel Calibração de onda quadrada Interface de sonda de entrada de Botões de roda de sinal (MXC) acompanhamento (Esquerda, OK,...

  • Page 35: Funções Dos Botões

    3.Funções dos botões Botão Operação Função Pressão curta Seleção de função de parâmetros de controle Sair da calibração automática Pressão curta (página de calibração automática) Pressão longa Entrar na página de calibração automática Pressão curta Seleção de função de parâmetros de controle Ajuste automático (frequência abaixo de Pressão curta 45Hz não pode ser calibrada corretamente)
  • Page 36 Botão Operação Função Pressão curta Ajuste de adição de parâmetro Pressão curta Ajuste de subtração de parâmetro Executar/pausar form as de onda (outras páginas) Pressão curta Entrar na calibração automática (página de calibração automática) Pressão longa Mostrar/ocultar parâmetros detalhados Pressão curta Ligar Pressão longa Desligar...
  • Page 37 4.Índice de parâmetros Taxa de amostragem 2.5MS/s Largura de banda 200K Sensibilidade vertical 10 mV/Div a 20 V/Div (progressão de acordo com o método 1-2-5) Intervalo de base de tempo 10μs/Div-50s/Div (Progressão segundo a sequência 1-2-5) X1:士40V (Vpp:80V) Intervalo de voltagem X10: 士400V (Vpp :800V) Método do gatilho Auto/Normal/Single...
  • Page 38 Capacidade da bateria de lítio. 1000mAh Calibração de onda quadrada. Frequência: 1K Ciclo de trabalho: 50% 99x68.3x19.5mm Tamanho 100g Peso *O tamanho e peso são medidos manualmente, poderão ocorrer alguns erros, por favor consulte o produto real.
  • Page 39 5.Instruções no ecrã ①Ícone indicador do modo de gatilho, Auto significa gatilho automático, Single significa gatilho único, Normal significa gatilho normal. ②Ícone indicador de linha de base, este ícone indica que a posição atual é a tensão OV. ③Sensibilidade vertical, significa a tensão representada por uma grade grande na direção vertical.

  • Page 40: Atualização De Firmware

    ⑤Base de tempo horizontal, indicando o comprimento do tempo representado por uma grade grande na direção horizontal. ⑥Ícone indicador de acoplamento de entrada, AC significa acoplamento AC, DC significa acoplamento DC. ⑦Ícone indicador de pausa na execução, RUN significa em execução, STOP significa pausa. ⑧...
  • Page 41 7.Precauções ●Após receber o dispositivo, por favor, utilize-o após carregá-lo completamente. ●Ao utilizar o osciloscópio, preste atenção à seleção da atenuação da ponta de teste (1X/10X), a atenuação do osciloscópio deve ser consistente com a atenuação da ponta de teste. ●Ao medir alta tensão, é...
  • Page 42 + uma garantia extra de 6 meses como agradecimento pelo seu apoio! Além disso, criámos uma comunidade interessante, é bem-vindo a entrar em contato com a equipe da FNIRSI ao juntar-se à nossa comunidade. Shenzhen FNIRSI Technology Co.,LTD.
