Summary of Contents for Bender ISOMETER isoHR1685DW-925

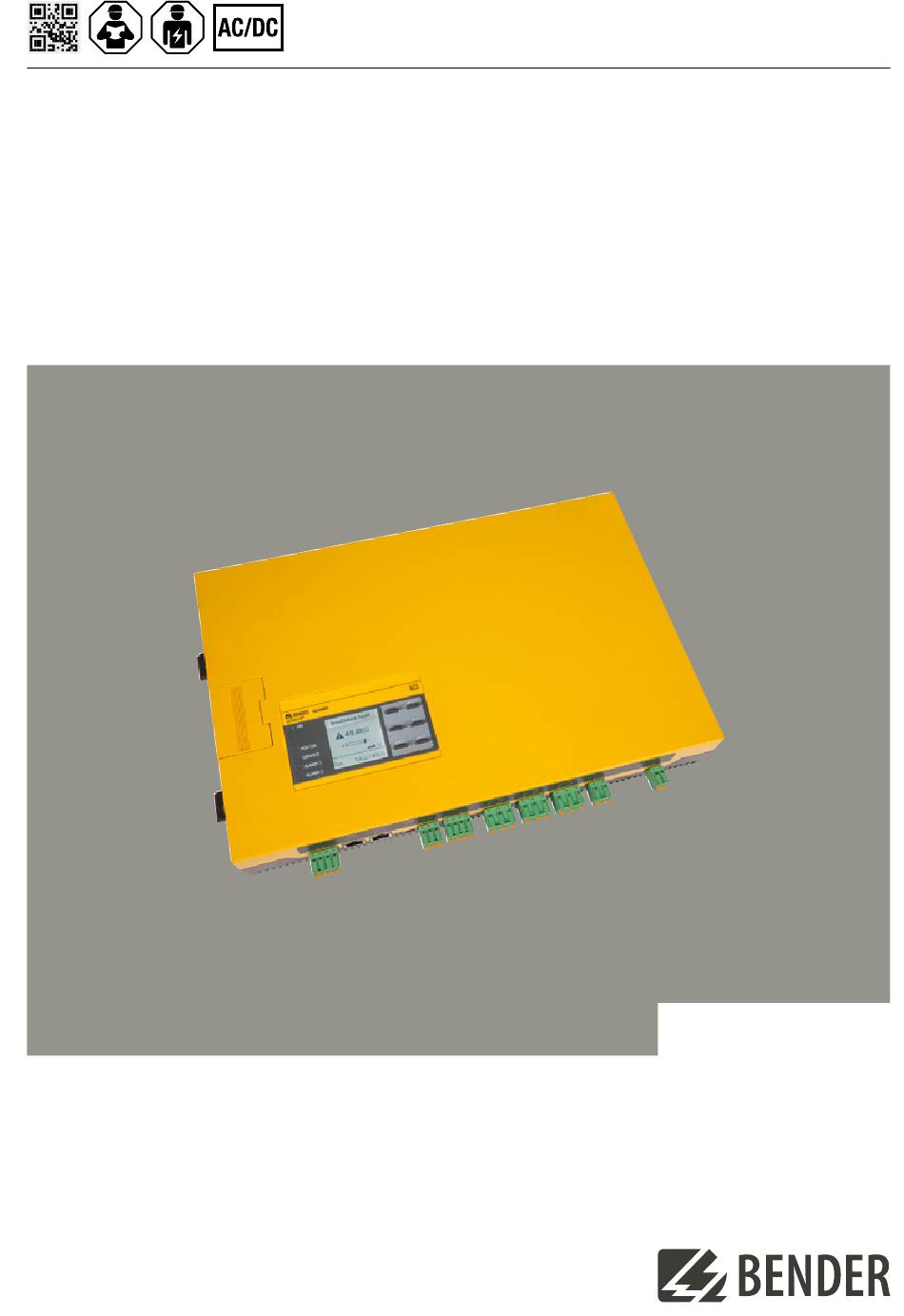

- Page 1 Kurzanleitung DE Quick-start guide EN ISOMETER® isoHR1685DW-925 Isolationsüberwachungsgerät für isolierte Hubarbeitsbühnen Insulation monitoring device for insulated lifting plattforms isoHR1685DW-925_D00369_01_Q_DEEN / 02.2024...
-
Page 2: Bestimmungsgemäße Verwendung
ISOMETER® isoHR1685DW-925 isoHR1685DW-925 isoHR1685DW-925 Isolationsüberwachungsgerät Insulation monitoring device Diese Kurzanleitung ersetzt nicht das Handbuch! This quick-start guide does not replace the manual! Kurzanleitung für folgende Geräte Quick-start guide for the following devices Typ / Type Versorgungsspannung U / Supply voltage U Art.-Nr. -
Page 3: Montage
ISOMETER® isoHR1685DW-925 Wenn ein überwachtes IT-System galvanisch ge- If a monitored IT system contains galvanically koppelte Gleichstromkreise enthält, kann ein coupled DC circuits, an insulation fault can only be Isolationsfehler nur dann richtig erfasst werden, detected correctly if a minimum current of wenn über die Wechselrichter ein Mindeststrom > 10 mA flows via the inverters. - Page 4 ISOMETER® isoHR1685DW-925 Anschluss Connection CAN 1 RS-485 CAN 2 Term. I2+ I2- I1+ I1- A B S k l kT IT 31 32 34 21 22 24 11 12 14 E KE A1 A2 I2+ I2- I1+ I1- 31 32 34 21 22 24 11 12 14 A1 A2...
- Page 5 ISOMETER® isoHR1685DW-925 L1/+ L2/- L2/- L2/- Isolationsebene 1/ Insulation level 1 Isolationsebene 2/ Insulation level 2 k l kT lT A1 A2 I2+ I2- I1+ I1- A B S 31 32 34 21 22 24 11 12 14 E KE Die Klemmen L1/+ und L2/–...
-
Page 6: Commissioning Of The Device
ISOMETER® isoHR1685DW-925 Inbetriebnahme Commissioning of the device 1. Prüfen auf korrekten Anschluss des ISOMETER®s an 1. Check that the ISOMETER® is properly connected to das zu überwachende Netz. the system to be monitored. 2. Versorgungsspannung für ISOMETER® zuschalten. 2. Connect the supply voltage to the ISOMETER®. 3. -
Page 7: Technische Daten
ISOMETER® isoHR1685DW-925 Funktionen Taste/Button Functions Führt einen Selbsttest durch. Carry out a self test. TEST Navigiert nach vorne (zum nächsten Schritt) oder wählt Parameter aus. Navigates forward (e.g. to the next setting) or selects a parameter. Zeigt Daten und Werte an. Indicates data and values. -
Page 8: Eu-Konformitätserklärung
Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
